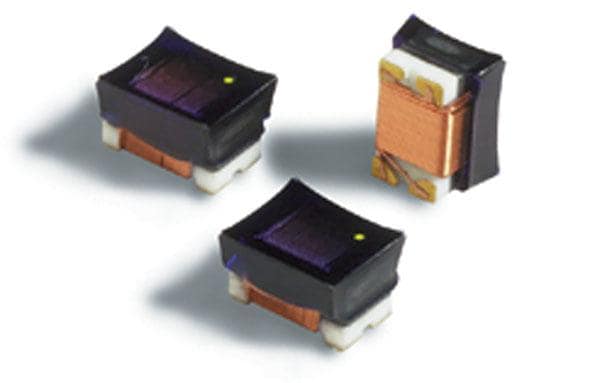

Transformateurs RF à large bande 1812 coilcraft

Transformateurs RF à large bande 1812 Coilcraft

Les transformateurs RF à large bande 1812 Coilcraft sont montés en surface et offrent ainsi une performance large bande passante dans un petit boîtier CMS. Avec un corps en ferrite de taille 1812, et une base céramique, ils offrent une isolation de 50 V et une puissance d'entrée RF 1/4 W.

Les transformateurs RF à large bande 1812 Coilcraft ont des bornes or sur nickel sur moly-manganèse conformes à la directive RoHS avec d'autres bornes disponibles, une température ambiante de -40 ºC à +85 ºC avec courant Irms, et une résistance à la chaleur de brasage avec un maximum de trois refusions de 40 secondes à +260 ºC avec des pièces refroidies à température ambiante entre les cycles.

Caractéristiques
  • Offrent une performance large bande passante dans un petit boîtier CMS
  • Corps en ferrite de taille 1812 avec base céramique
  • Isolation 50 V, puissance d'entrée RF 1/4 W
  • Conformes RoHS
  • Bornes or sur nickel sur moly-manganèse
    • Autres bornes disponibles
  • Température ambiante : -40 °C à +85 °C avec courant Irms
  • Résistance à la chaleur de brasage :
    • Maximum trois refusions de 40 secondes à +260°C,
      pièces refroidies à température ambiante entre les cycles
  • Température de stockage
    • Composant : -40 °C à +85 °CNiveau de sensibilité à l'humidité
    • Conditionnement en ruban et touret : de -40 °C à +80 °C
  • Niveau de sensibilité à l'humidité (MSL) : 1 (durée de vie du fond illimitée à < 30 °c / 85 %="" d'humidité="">
  • Failures in Time (FIT) (défaillance sur la durée) / Mean Time Between Failures (MTBF) (temps moyen entre les défaillances) :
    un par milliard d'heures / un milliard d'heures, calculées selon Telcordia SR-332
Dimensions
Dimensions
