Coilcraft offre une large gamme de bobines et inducteurs RF fixes et ajustables. Les bobinages finement moulés assurent un pas d'enroulement constant et une relation performante à la carte de circuits imprimés. Chaque série est conforme à la directive RoHS.

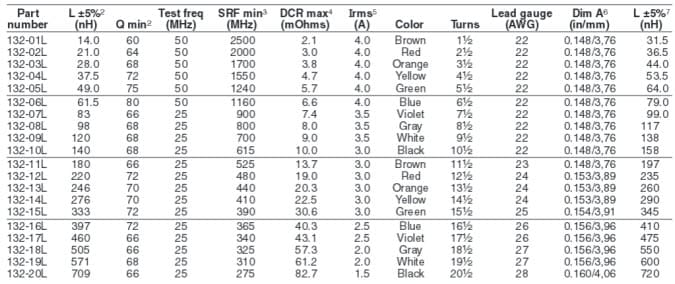

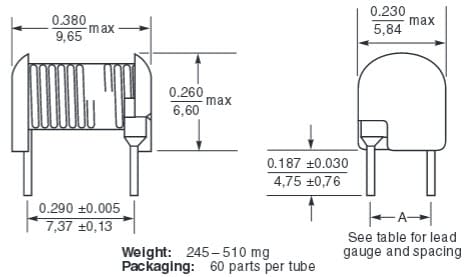

Les inducteurs RF Coilcraft de la série 132 sont des bobines RF fixes dont la construction garantit un pas d'enroulement constant, une stabilité à long terme et une tolérance d'inductance étroite ±5 %. Les inducteurs à facteur Q élevé sont disponibles dans les valeurs standard allant de 14,0 nH à 709 nH.
Choix parmi sept valeurs d'inductance allant de 21,0 à 709 nH
Les pièces à facteur Q élevé ont une tolérance d'inductance de 5 %
Le moulage de précision garantit un pas d'enroulement constant et une stabilité à long terme

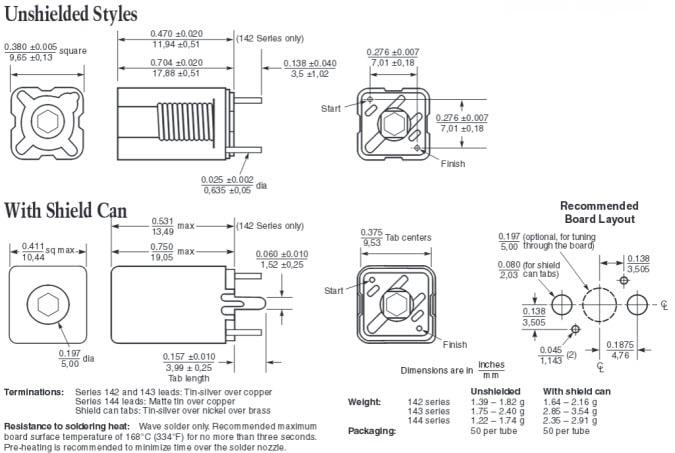

Les bobines ajustables Coilcraft sont en plastique finement moulé pour garantir un pas d'enroulement constant et une relation performante à la carte de circuits imprimés (PCB). Les bobines proposent des valeurs d'inductance standard de 0,05 µH à 1,5 µH. Les composants de la série 144 sont également disponibles avec un branchement permettant de répondre aux exigences spécifiques. Le réglage se fait au moyen d'un noyau en poudre de fer fileté avec une douille hexagonale pour un ajustement positif facile. Les boîtes blindées en laiton étamé avec pattes à souder sont en option. Elles peuvent être commandées sans noyaux pour une utilisation comme inducteurs fixes.
Les bobinages sont finement moulés en plastique pour offrir une stabilité mécanique et électrique
Le réglage se fait au moyen d'un noyau en poudre de fer fileté avec une douille hexagonale
Les boîtes blindées en laiton étamé avec pattes à souder en option assurent un blindage intégral
Extrêmement économique, y compris en petites quantités

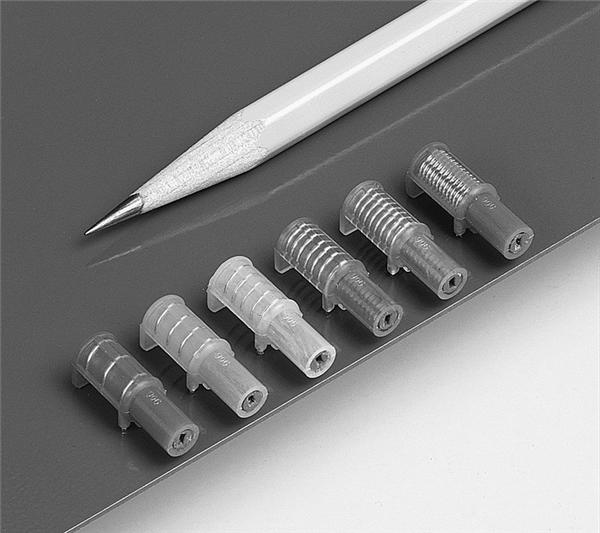

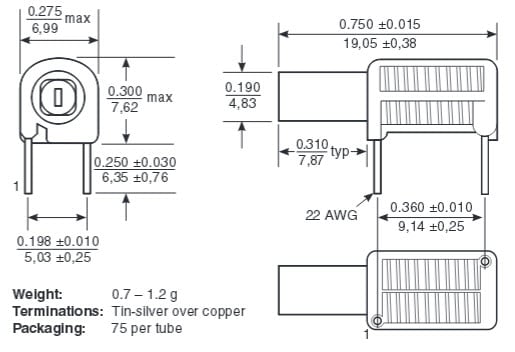

Les inducteurs RF ajustables Coilcraft de la série 148 ont une hauteur totale de 0,76 cm ce qui en fait une solution idéale pour les applications où les cartes de circuits imprimés à profil mince sont essentielles. Les bobinages sont finement moulés en plastique pour garantir un pas d'enroulement constant et une relation performante à la carte de circuits imprimés. Le réglage se fait au moyen d'un noyau en poudre de carbonyle fileté.
7,6 mm de hauteur est idéal pour les applications à profil mince
Les bobinages sont finement moulés en plastique pour offrir une stabilité mécanique et électrique
Noyau en poudre de carbonyle fileté J avec support à fente
Extrêmement économique, y compris en petites quantités

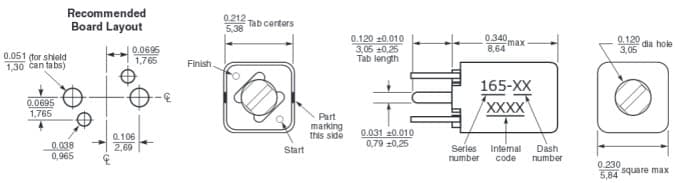

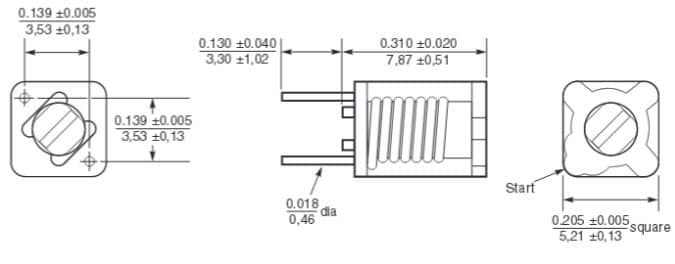

Inducteurs ajustables 5 mm « Unicoil », séries 164, 165
Les inducteurs ajustablesCoilcraft des séries 164 et 165 offrent la compacité d'une bobine de 5 mm et la fiabilité à faible dérive d'une bobine moulée intégrée, avec des valeurs d'inductance de 9 à plus de 280 nH. Les boîtes blindées en laiton étamé assurent un blindage intégral. Elles peuvent être commandées sans noyaux pour une utilisation comme inducteurs fixes. Les inducteurs Coilcraft des séries 164 et 165 ont des bornes étain-argent sur cuivre conformes à la directive RoHS et supportent une température ambiante de -40 ºC à +85 ºC.
Bobine compacte de 5 mm et fiabilité à faible dérive d'une bobine moulée intégrée
Les bobinages sont finement moulés en plastique pour offrir une stabilité mécanique et électrique
Le réglage se fait au moyen d'un noyau en aluminium
Les boîtes blindées en laiton étamé avec pattes à souder en option assurent un blindage intégral
