Cree LED LED CMS à lentille 3 en 1 CV28D
Cree LED Les LED CV28D 3-in-1 Lensed CMS sont dotées de la technologie FusionBeam™ et d'un indice de résistance à l'eau IPx6/IPx8 dans un boîtier PLCC6 boîtier. La technologie FusionBeam fusionne les couleurs et mélange les couleurs RVB en blanc tout en dirigeant le faisceau lumineux vers les spectateurs souhaités. La technologie peut afficher du texte, des logos et des icônes et réduire la pollution lumineuse horizontalement et verticalement. Ces LED CMS tricolores haute performance sont conçues pour une large gamme d’applications. Un angle de champ visuel super-correspondant et une luminosité élevée rendent ces LED adaptées aux applications de signalisation vidéo extérieure et en couleur complète. Afin de minimiser les effets d’une exposition prolongée à la lumière directe du soleil, la résine d’encapsulation contient des inhibiteurs UV, ce qui permet d’obtenir une sortie lumineuse stable pendant toute la durée de vie de la Cree LED. Le boîtier PLCC6 a une hauteur accrue pour faciliter le processus de fabrication.
Caractéristiques
- Technologie FusionBeam
- Fusionne les couleurs, mélange le RVB en blanc
- Dirige le faisceau lumineux vers les spectateurs souhaités
- Peut afficher du texte, des logos, des icônes et des vidéos
- Réduit la pollution lumineuse à la fois horizontalement et verticalement
- taille de 2,8 mm x 2,8 mm x 4,3 mm
- portée de pas typique de 6 mm à 10 mm+, jusqu'à 6 fois plus de pixels par zone que les solutions P2 en couleur complète
- Longueur d'onde dominante
- De 619 nm à 624 nm pour le rouge
- De 520 nm à 540 nm pour le vert
- 460 nm à 480 nm pour le bleu
- angle de faisceau typique de 30 °
- intensité lumineuse typique
- 750 mcd pour le rouge
- 1350 mcd pour le vert
- 240 mcd pour le bleu
- Résistant à l'eau (IPx6/IPx8)
- Stabilisé aux UV
- Facile à aligner et à assembler
- Niveau de sensibilité à l'humidité (MSL) 5a
- Sans plomb et conforme à la directive RoHS
Applications
- Chaussée
- Commerce Détail
- Tableau de bord
- Piscines
- Vérandas
- Salles d'accueil
- Atriums
- Facades intérieures
Caractéristiques techniques
- Plage de Tension directe
- 2,1 V à 2,6 V pour le rouge
- 2,7 V à 3,4 V pour le vert
- 3 0 V à 3,8 V pour le bleu
- Courants directs maximums
- 50 mA pour le rouge, 200 mA de pointe
- 35 mA pour le vert, 100 mA de pointe
- 20 mA pour le bleu, 100 mA de pointe
- tension inverse maximale de 5 V
- Courant inverse maximum de 10 μA
- Dissipation de puissance maximale
- 130 mW pour le rouge
- 119 mW pour le vert
- 76 mW pour le bleu
- Plage de température de fonctionnement de -40 °C à +85 °C
- Température de jonction maximale de +110 °C
- Résistance thermique maximum
- Jonction à l'ambiance
- 440 °C/W pour le rouge
- 480°C/W pour le vert
- 420°C/W pour le bleu
- Jonction avec le point de soudure
- 180°C/W pour le rouge
- 230°C/W pour le vert
- 200 °C/W pour le bleu
- Jonction à l'ambiance
- Classification de décharge électrostatique (DES) de 1 000 V (MIL-STD-883E)
Technologie FusionBeam™
Haute résolution
Contrairement aux LED traversantes traditionnelles à faible résolution et à mauvaise fusion des couleurs, la CV28D offre 2,5 fois la résolution, comparable à la mise à niveau de la définition standard 480p à la définition complète HD 1080p. Le boîtier noir foncé améliore le contraste, produisant un texte plus net et des images plus précises, tandis que la hauteur de 4,3 mm permet de concevoir des enseignes plus fines et plus légères.
Les enseignes activées par le CV28D peuvent désormais afficher des icônes, des photos, des logos et des vidéos. Grâce à une meilleure qualité d’image et de marque, les LED CV28D sont plus faciles à comprendre pour toutes les capacités de lecture et offrent une polyvalence pour les enseignes qui ne peuvent actuellement afficher que du texte ou des formes simples.

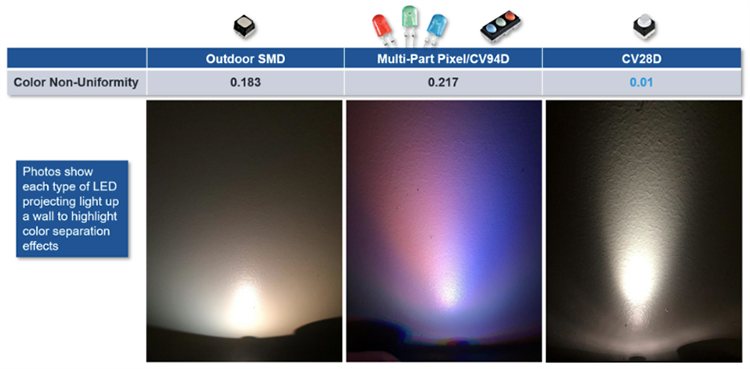

Éclat de couleur et mélange de couleurs
Grâce à la technologie FusionBeam, ces LED mélangent des puces LED RGB individuelles en une seule couleur uniforme, offrant des couleurs vives et précises au public visé. Son uniformité de couleur est jusqu’à 18 fois meilleure que celle des LED RGB CMS standard, qui ne maintiennent une cohérence de couleur que dans une seule direction (d’un côté à l’autre ou de haut en bas). Grâce à la technologie FusionBeam, le CV28D offre des couleurs fidèles à la réalité visibles sous tous les angles, améliorant ainsi la qualité de l’image même à de courtes distances.
Rendement ciblé

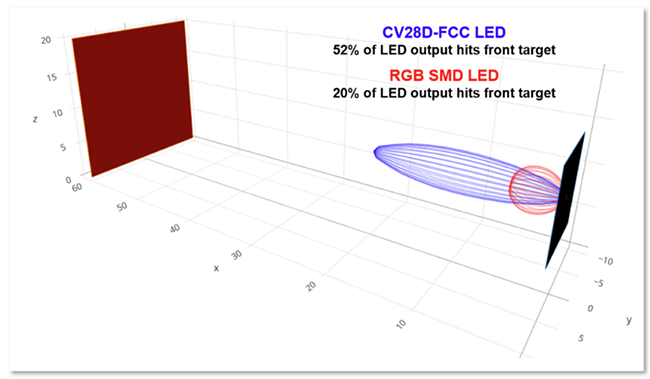

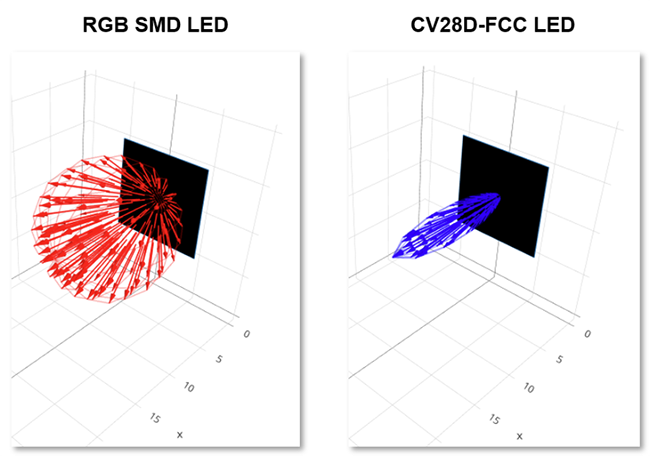

Les composants LED Cree CV28D présentent une directionnalité avancée, dirigeant précisément la lumière vers le spectateur visé tout en réduisant les intrusions et la pollution lumineuses jusqu’à 4 fois par rapport aux LED RGB CMS standard. Ce rendement ciblé offre des affichages plus clairs et plus lumineux sans diriger la lumière de manière incorrecte vers le ciel, le sol ou les structures voisines, ce qui le rend idéal pour les zones soumises à des réglementations strictes en matière de pollution lumineuse. Lors de l’utilisation des LED CV28D, le côté avant de la cible est éclairé jusqu’à 52 % contre 20 % pour les LED SMD RGB.

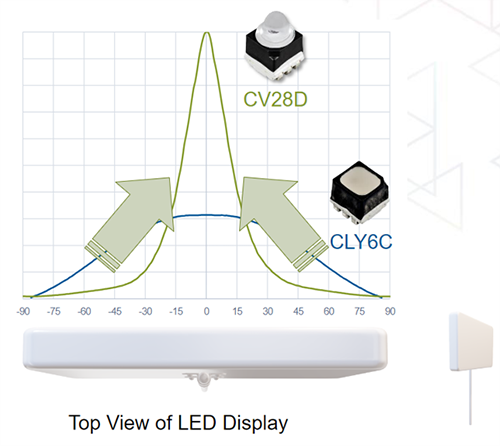

Niveaux de nit élevés pour une visibilité de jour
Les LED SMD RGB normales diffusent la lumière dans toutes les directions vers l’avant, ce qui entraîne des niveaux de nit inférieurs sur le panneau. Les LED CV28D augmentent les niveaux de nit sur le panneau en concentrant la sortie lumineuse vers l’avant.
Graphique de Performance
