CUI Inc Convertisseurs CC-CC P78W-500

Les Convertisseurs CC-CC P78W-500 de CUI Inc sont des convertisseurs CC-CC compacts et non isolés, conçus pour offrir une alternative à hautes performances aux régulateurs linéaires. Ces convertisseurs offrent un courant de sortie maximal de 0,5 A et une large plage de tension d'entrée de 9 VCC à 90 VCC. Les convertisseurs CC-CC P78W-500 sont logés en boîtier SIP compact à 3 broches et sont compatibles broche à broche avec les régulateurs linéaires LM78XX. De plus, les convertisseurs P78W-500 ne nécessitent pas de dissipateur thermique, ce qui fait qu'ils s'avèrent idéaux pour des applications où l'espace est limité sur la carte et où le rendement énergétique est critique.

Caractéristiques

  • Sortie de courant de 0,5 A
  • Broche compatible avec les régulateurs linéaires LM78XX
  • Plage de température de fonctionnement de -40 °C à 85 °C
  • Large plage de tension d'entrée large jusqu'à 9 VCC ~ 90 VCC
  • Plage de tensions de sortie de 3,3 VCC à 24 VCC
  • Protection permanente contre les courts-circuits
  • Dimensions : 11,5 mm x 8,5 mm x 17,5 mm
  • Boîtier compact SIP3
  • Conformité à la norme EN/CEI/UL 62368-1

Applications

  • Industriels
  • Clients

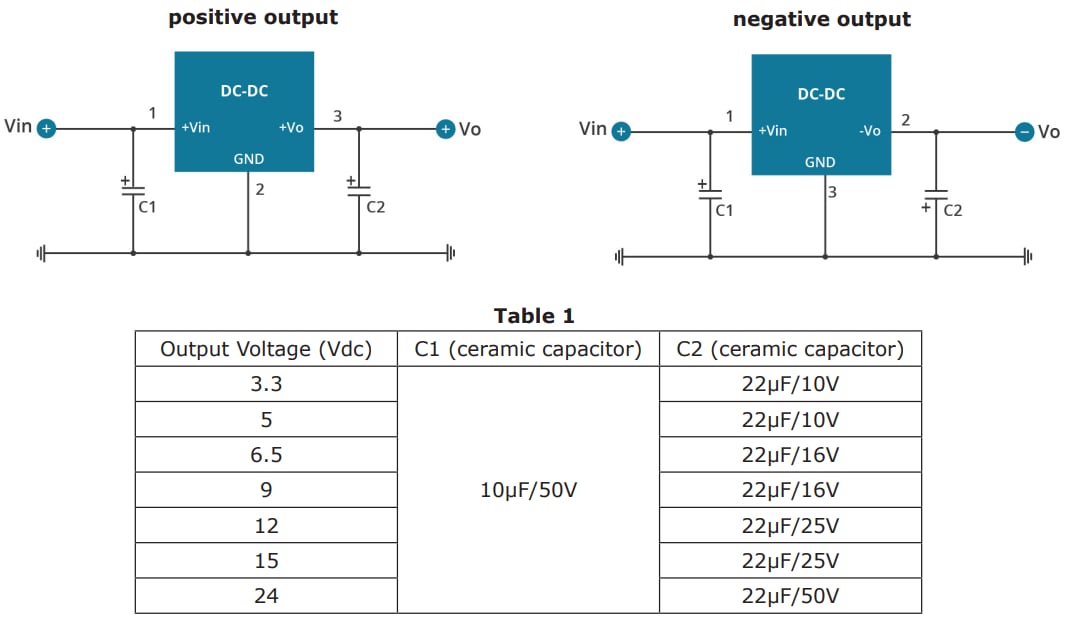

Circuit d'application standard

Schéma du circuit d'application - CUI Inc Convertisseurs CC-CC P78W-500

Schémas mécaniques

Plan mécanique - CUI Inc Convertisseurs CC-CC P78W-500
