Diodes Incorporated Commutateur à protection contre les surtensions de la ligne de données DPO2036

Le commutateur à protection contre les surtensions (OVP) de la ligne de données DPO2036 de Diodes Inc. fournit 4 canaux de protection pour les broches CC1/CC2 et SBU1/SBU2 connectées au connecteur USB Type-C®. Une paire de canaux protège les broches CC1/CC2 contre lecourt-circuit au V bus, tandis qu’une autre paire protège les broches SBU1/SBU2 contre les courts-circuits au Vbus. Ce commutateur parasurtenseur est conçu pour tirer sa tension d'exploitation essentiellement de l’alimentation du système VSYS (toujours en marche 3.3V/5V) ou de la batterie unicellulaire à l’intérieur du système mobile. Le commutateur à protection contre les surtensions DPO2036 prend en charge le mode batterie à plat avec les deux broches CC1C et CC2C liées à la résistance d’abaissement RD intégrée au dispositif. Ce composant est logé dans un boîtier UQFN2020-12 (type B) mince et peu encombrant, fabriqué dans un matériau respectueux de l’environnement. Les applications typiques comprennent les notebooks/ordinateurs de bureau, les tablettes/téléphones portables, les casques AR/VR, les FPTV, les stations d'accueil, les décodeurs et les passerelles résidentielles.

Caractéristiques

  • Plage de tension d'exploitation de 2,7 V à 5,5 V
  • Protection contre les surtensions à 4 canaux avec récupération automatique
  • 350 mΩ RDS (ON) de MOSFET à protection contre les surtensions des broches CC (standard)
  • 5 Ω RDS (ON) du MOSFET à protection contre les surtensions de la broche SBU (standard)
  • Prise en charge de batterie morte pour les lignes CC
  • Protection intégrée contre la surchauffe
  • 50pF C IN du MOSFET à protection contre les surtensions de la broche CC
  • 5 pF CIN du MOSFET à protection contre les surtensions de la broche SBU
  • Protection DES CEI 61000-4-2 sur CC1C, CC2C, SBU1C et SBU2C
  • Sans plomb et entièrement conforme à la directive RoHS
  • Dispositif « vert » sans halogène ni antimoine

Applications

  • Ordinateurs portables/de bureau/tout-en-un (AIO), tablettes et téléphones portables
  • Casques VR/AR
  • Stations d'accueil, concentrateurs universels et multimédia
  • Écrans d'ordinateur, FPTV
  • Décodeurs, passerelles résidentielles et dispositifs de stockage
  • Chargeurs/adaptateurs CA/CC universels

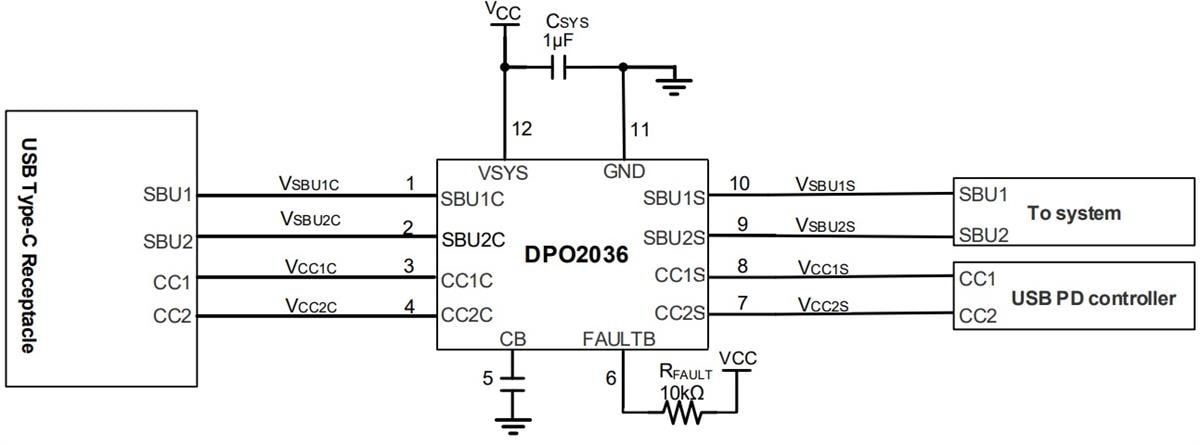

Circuit d’application standard

Schéma du circuit d'application - Diodes Incorporated Commutateur à protection contre les surtensions de la ligne de données DPO2036

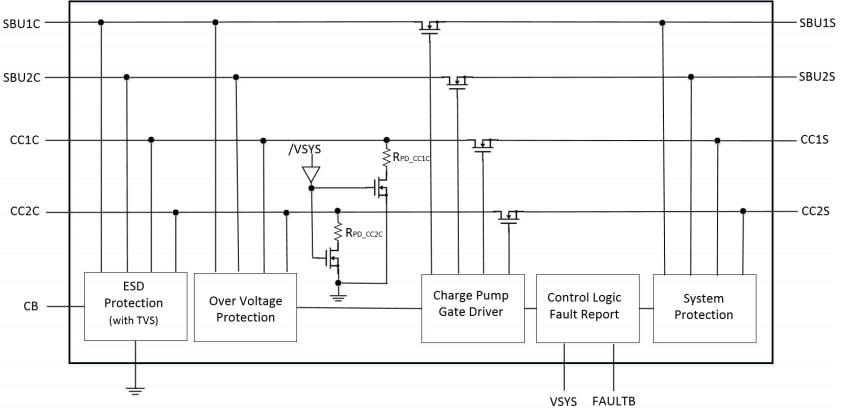

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Commutateur à protection contre les surtensions de la ligne de données DPO2036
