Diodes Incorporated Module d'évaluation AP22615AWU-EVM
Le module d’évaluation AP22615AWU-EVM de Diodes Incorporated est une plate-forme d’évaluation des performances des commutateurs d’alimentation AP22615/AP22815. Ces commutateurs de distribution d’alimentation offrent une protection contre les surtensions de sortie (OVP) et sont conçus pour l’USB et d’autres applications permutables à chaud.
Le module d'évaluation AP22615AWU-EVM de Diodes Inc comprend tous les composants passifs requis pour le fonctionnement du dispositif. La broche d'entrée doit être connectée à une alimentation externe ; la sortie doit être connectée à une charge.
Caractéristiques
- Plage de tension d'entrée de 3,0 V à 5,5 V
- Résistance à l’état passant de 40 mΩ
- Démarrage progressif intégré avec temps de montée typique de 2,1 ms
- Rapport de défaut (FLG) avec temps d’effacement (7 ms Typ.)
- Limite du courant réglable précise, 0,4 A~4,0 A (AP22615 uniquement)
- Protection DES jusqu'à 200 V MM et 2 kV
- Permet un état actif haut ou actif bas
Produits associés
Diodes Incorporated AP22815/AP22615 Power Distribution Switches
Designed for USB and other hot-swap applications with output overvoltage protection.

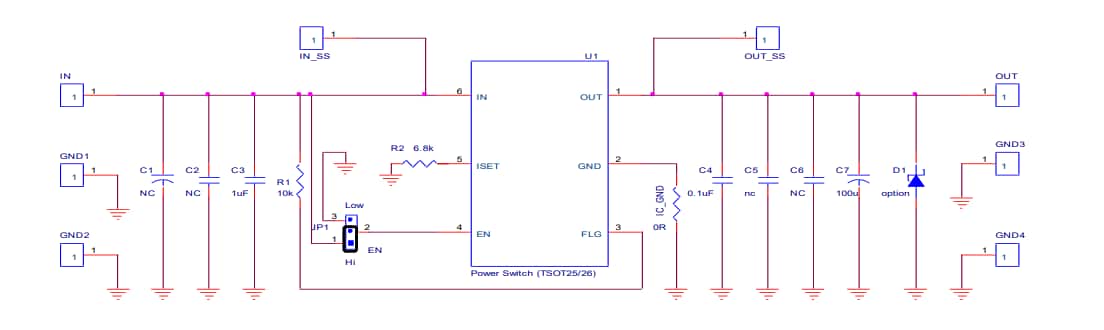

Schéma
