Diodes Incorporated Convertisseurs abaisseurs (buck) à I2C AP61406Q
Les Convertisseurs abaisseurs (buck) I2C AP61406Q de Diodes Incorporated ont une plage de tension d'entrée de 2,3 à 5,5 V et sont sélectionnables jusqu'à 4 A. Le convertisseur abaisseur (buck) synchrone intègre entièrement un MOSFET de puissance de haute tension de 75 mΩ et un MOSFET de puissance de basse tension de 33 mΩ pour produire une conversion CC/CC descendante à haut rendement. L'AP61406Q de Diodes Inc est facile à utiliser, ce qui limite le nombre de composants externes grâce à sa commande à temps constant d'activation (COT), qui permet des réponses rapides aux régimes transitoires, facilite la stabilisation de boucles et réduit l'ondulation de tensions de sortie.
La série présente des tensions de sortie fixes et réglables. Ces convertisseurs utilisent également un système breveté de pilote de grille pour atténuer les oscillations de nœuds de commutation sans nuire aux temps d'activation et de désactivation des MOSFET, ce qui réduit le bruit d'EMI rayonné à haute fréquence dû à la commutation des MOSFET.
L'AP61406Q comporte une interface série à 2 fils et à compatibilité I2C, constituée d'une ligne bidirectionnelle de données série (SDA) et d'une ligne d'horloge série (SCL). Ce dispositif prend en charge des fréquences d’horloges de SCL pouvant atteindre 3,4 MHz.
L’AP61406Q présente des conceptions optimisées pour un petit facteur de forme. Ce dispositif existe en boîtier W-QFN1520-8/SWP (de type UX).
L'AP61406Q est adapté aux applications automobiles nécessitant un contrôle spécifique de changements ; il est homologué AEC-Q100, compatible PPAP et fabriqué dans des installations IATF à certification 16949.
Caractéristiques
- Certifiés AEC-Q100 avec les résultats suivants
- Classe 1 de température de dispositif : TA de -40 à +125 °C
- Niveau H1C de classification d'appareil DES HBM
- Niveau de classification DES CDMde dispositif : C3B
- Documentation fonctionnelle compatible avec la sécurité, disponible pour favoriser la conception de systèmes fonctionnels de sécurité
- Courant de repos ultrafaible de 20 µA (modulation de fréquence d'impulsion)
- Interface I2C jusqu'à des fréquences d'horloge SCL de 3,4 MHz
- Mode programmable - PFM/MLI
- Fréquence programmable - 1, 1,5, 2, 2,5 MHz
- IOUT programmable– 1/2/3/4 A
- Réglage de V OUT par incréments de 20 mV
- Bride mouillable
- VIN de 2,3 à 5,5 V
- Plage de tensions de sortie large de 0,300 à 3,600 V
- Tension de référence de 0,5 V ±2 % (paramètre par défaut)
- Indicateur de bonne alimentation
- Circuiterie de protection
- Verrouillage de sous-tension (UVLO)
- Protection contre les surtensions (OVP) VIN
- Limite du courant de crête et de vallée
- Arrêt thermique
- Totalement sans plomb et conforme à la directive RoHS
- Dispositif « vert » sans halogène ni antimoine
- Homologation AEC-Q100, capacité PHPP et fabriqué dans des installations certifiées IATF 16949 (AP61406Q)
Applications
- Systèmes d'alimentation automobile
- Systèmes d'info-divertissement automobile
- Groupes d'instruments automobiles
- Télématique automobile
- Systèmes avancés d'aide à la conduite
Caractéristiques techniques
- Type abaisseur (buck)
- HS RDS(ON) de 75 mΩ
- LS RDS(ON) de 33 mΩ
- Tension maximale d'entrée de 5,5 V
- Tension minimale d'entrée de 2,3 V
- Type de courant de repos de 20 µA
- Type de courant d'arrêt de 0,02 µA
- Courant de sortie 4 A

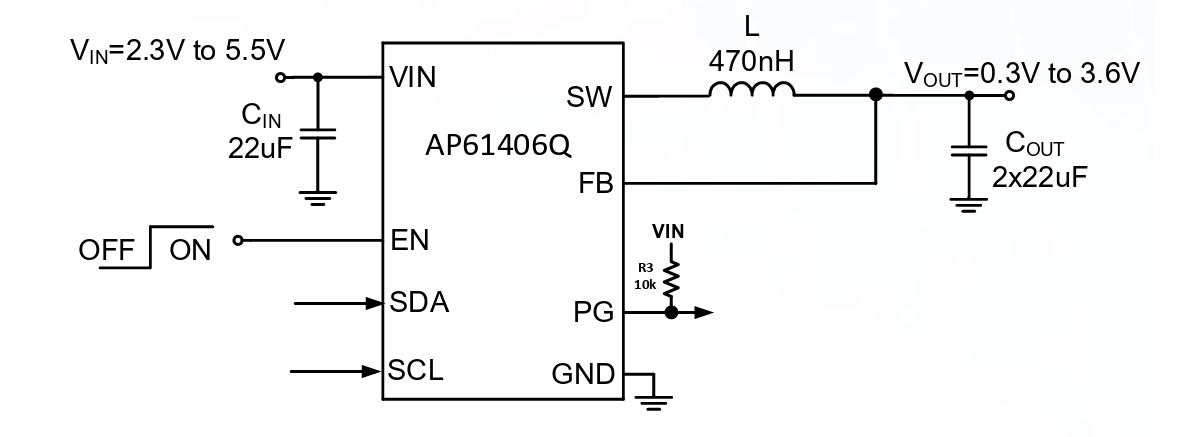

Schéma d'application standard
Rendement selon courant de sortie
Affectations de broches
Schéma fonctionnel
