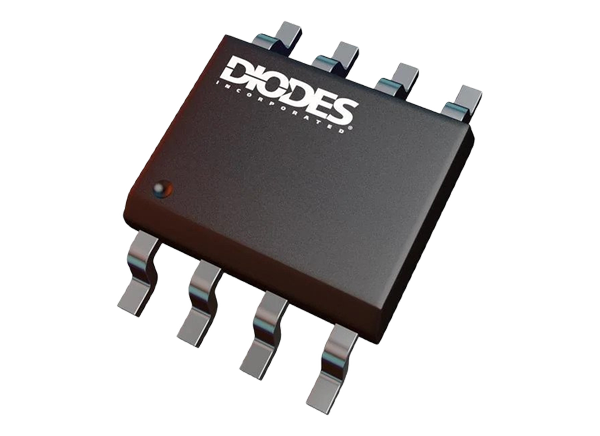

Diodes Incorporated Convertisseur Buck synchrone AP64102Q
Le convertisseur Buck synchrone AP64102Q de Diodes Inc. est un convertisseur Buck synchrone 1 A conforme à la norme automobile avec une large plage de tension d'entrée de 3,8 V à 40 V. Le composant intègre entièrement un MOSFET de puissance côté haut de 150 mΩ et un MOSFET de puissance côté bas de 80 mΩ pour fournir une conversion CC-CC abaissée à haut rendement. L'AP64102Q est facilement utilisé en minimisant le nombre de composants externes grâce à son adoption du contrôle du mode courant de crête et à son réseau de compensation de boucle intégré.
La conception de l'AP64102Q de Diodes Inc. est optimisée pour la réduction des interférences électromagnétiques (EMI). Ce composant dispose d'un système exclusif de pilote de grille pour résister à la sur-oscillation de nœud de commutation sans sacrifier les temps d'activation et de désactivation du MOSFET, ce qui réduit le bruit EMI rayonné à haute fréquence causé par la commutation du MOSFET. L'AP64102Q dispose également d'un spectre à étalement de fréquence (FSS) avec une gigue de fréquence de commutation de ±6 %, ce qui réduit les EMI en ne permettant à l'énergie émise de rester dans une seule fréquence pendant une période prolongée.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles
- Plage de température de dispositif de classe 1 TA de -40 °C à +125 °C
- VIN de 3,8 V à 40 V
- Tension de sortie 0,8 V à VIN (VOUT)
- Puissance de sortie continue de 1 A
- Tension de référence : 0,8 V ±1 %
- Faible courant de veille de 25 µA (modulation de fréquence d'impulsion)
- Fréquence de commutation réglable de 100 kHz à 2,2 MHz
- Synchronisation d'horloge externe de 100 kHz à 2,2 MHz
- Délai de démarrage progressif réglable
- Rendement jusqu'à 88 % à faible charge de 5 mA
- Conception exclusive de pilote de grille pour une meilleure réduction des EMI
- Spectre à étalement de fréquence (FSS) pour réduire les EMI
- Mode à faible chute de tension (LDO)
- Seuil d'activation de précision pour régler le verrouillage de sous-tension (UVLO)
- Circuit de protection
- Verrouillage de sous-tension (UVLO)
- Protection contre les surtensions en sortie (OVP)
- Limite de courant de crête cycle par cycle
- Arrêt thermique
- Sans plomb et entièrement conforme à la directive RoHS
- Composant « vert » sans halogène ni antimoine
Applications
- Systèmes d'alimentation automobile
- Systèmes d'info-divertissement automobile
- Groupes d'instruments automobiles
- Télématique automobile
- Commande d'éclairage automobile
- Systèmes d'aide à la conduite automobile (ADAS)

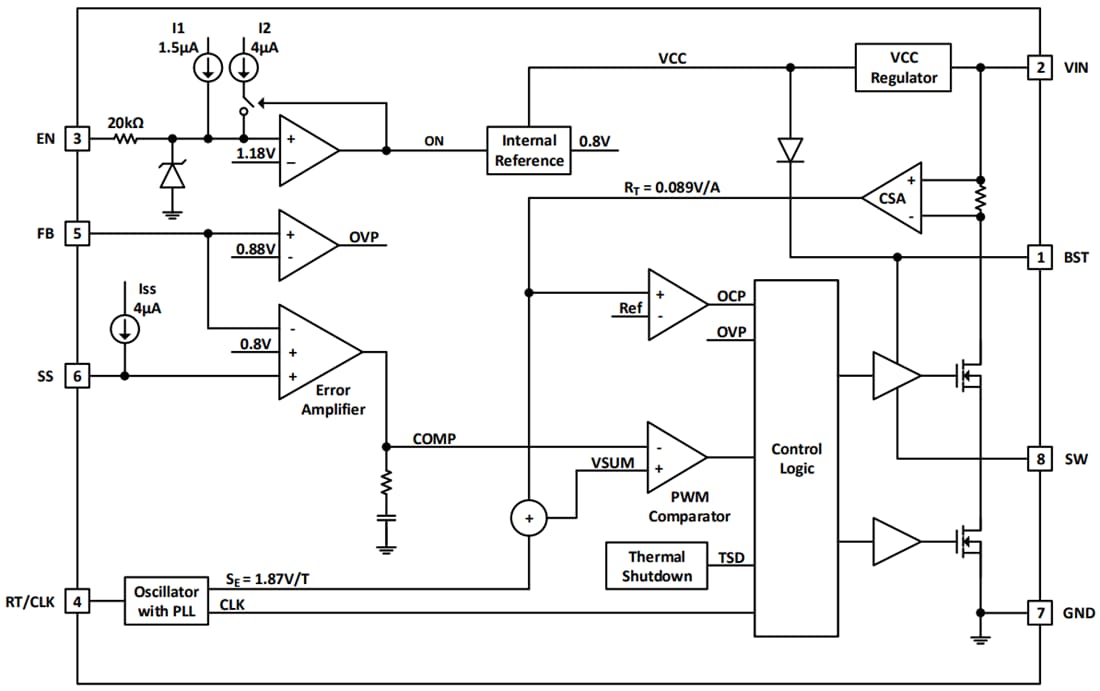

Schéma fonctionnel
