Diodes Incorporated Régulateur de faible chute de tension AP7361E
Le régulateur à faible chute de tension (LDO) AP7361E de Diodes Inc. est un régulateur linéaire à ultra-faible tension de sortie réglable et fixe de 1 A avec activation. Ce composant comprend un élément de passage, un amplificateur d’erreur, une référence de bande interdite, une limite de courant et un circuit d’arrêt thermique. L'AP7361E dispose de caractéristiques de faible tension de décrochage et de faible courant de repos, ce qui le rend adapté aux applications de faible à moyenne puissance. Ce régulateur est activé lorsque la broche EN est réglée sur un niveau logique élevé.
Le régulateur AP7361E fonctionne à partir d’une tension d’entrée de 2,2 V à 6 V et le courant de repos standard est d’environ 60 µA. Les caractéristiques comprennent des fonctions de bonne alimentation qui empêchent le CI d’endommager en cas de défaillance. Les applications comprennent les ordinateurs portables, les applications audio et vidéo, les appareils alimentés par batterie et les appareils électriques domestiques.
Caractéristiques
- Large plage de tension d'entrée de 2,2 V à 6 V
- Précision de tension de sortie : ± 1 %
- Très faible tension de décrochage (3,3 V) de 360 mV à 1 A (standard)
- Faible courant de repos (IQ) de 60 µA (standard)
- Plage de tension de sortie réglable de 0,8 V à 5 V
- Les options de tensions de sortie fixes sont 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 2,8 V et 3,3 V
- PSRR élevé de 75 dB à 1 kHz
- Limite de courant de 1,5 A
- Protection contre les courts-circuits de repli de 400 mA
- Sortie Power Good (PG) pour la surveillance de l’alimentation et le séquençage d’autres alimentations
- Protection contre les coupures thermiques
- Stable avec MLCC, condensateur électrolytique, condensateur au tantale ou condensateur solide 2,2 µF
- Plage de température ambiante de -40 °C à + 85 °C
Applications
- Téléviseurs et moniteurs LCD
- Boîtier adaptateur
- Appareils électroménagers
Schéma fonctionnel

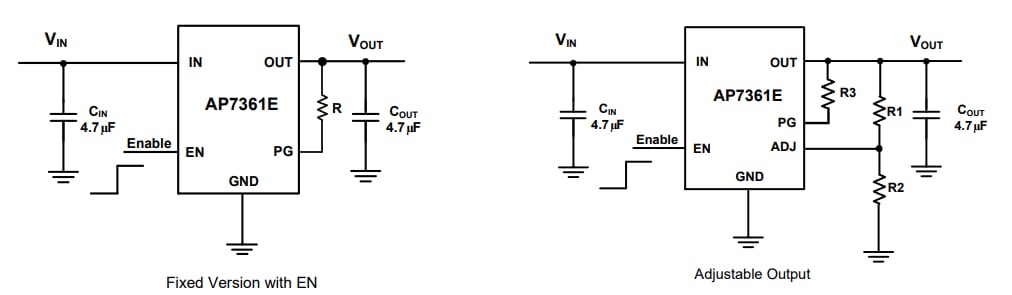

Schéma d'application standard de l'AP7361E
