Diodes Incorporated Pilote MOSFET à double canal APR3492

Le pilote MOSFET à double canal APR3292 de Diodes Incorporated est un pilote MOSFET côté secondaire pour redressement synchrone dans les convertisseurs résonnants LLC. L’APR3492, proposé dans un boîtier SO-8 (standard), prend en charge la commande des MOSFET à canal N côté haut et côté bas. Le pilote dispose d'une régulation de la tension directe pendant le temps d’activation du canal pour accélérer la vitesse de désactivation. Le dispositif intègre également une logique de contrôle d’effacement de la coupure pour empêcher la conduction croisée entre les deux canaux.

L'APR3492 de Diodes Inc. offre un mode charge légère (LL), dans lequel le dispositif verrouille les signaux de commande et a un faible courant de repos. Une résistance externe peut ajuster le seuil d’entrée du mode LL. Par ailleurs, l’APR3492 minimise les délais d’activation et de désactivation grâce à une topologie de contrôle intelligente. Toutes ces technologies aident le système d’alimentation à atteindre une haute efficacité.

Le pilote APR3492 peut être utilisé en mode de conduction continue (CCM), en mode de conduction critique (CrCM) et en mode de conduction discontinue (DCM) avec une désactivation rapide.

Caractéristiques

  • Prend en charge le redressement synchrone LLC avec mode de fonctionnement CCM/DCM/CrCM
  • Contrôle intelligent pour minimiser le délai de désactivation
  • Courant de repos faible en mode charge légère
  • Contrôle de désactivation pour éviter la conduction croisée
  • Prend en charge les applications côté haut et côté bas
  • Peu de composants externes
  • Boîtier SO-8 (standard)
  • Complètement sans plomb et conforme à la directive RoHS
  • Dispositif écologique, sans halogène ni antimoine

Applications

  • Alimentation de serveurs et de PC
  • Adaptateurs CA/CC
  • Téléviseurs LCD/LED
  • Tous les SMPS ayant des exigences de haut rendement

Caractéristiques techniques

  • Plage de tension d'alimentation de fonctionnement de 4,2 V à 51 V
  • Tension d'alimentation (broche VCC)
    • Courant de fonctionnement maximal : 20 mA
    • Courant de repos maximum de 6 mA
    • Courant d'arrêt maximum de 200 μA
    • Courant en mode charge légère maximum de 225 μA
    • Plage de tension de démarrage de 3,7 V à 4,2 V
    • Plage d’hystérésis UVLO de 0,13 V à 0,24 V
  • Détection de drain (broche DRAIN1/2)
    • Tension de seuil de mise sous tension DRISR standard de -200 mV
    • Plage de tension de régulation DRISR de -62 mV à -28 mV
    • Plage de tension de seuil de désactivation DRISR de 10 mV à 50 mV
  • Pilote de grille (broche DRISP1/2)
    • Tension basse du pilote de 0,1 V maximum
    • Plage de tension maximale du pilote 7,5 V à 13 V
    • Courant de sortie du pilote de 0,5 A maximum (standard)
    • Résistance de mise à niveau basse du pilote de 1,5 Ω maximum
    • Temps maximal de retard de passage à la fermeture de 150 ns
    • Temps de retard de propagation de 90 ns maximum au moment de la fermeture
    • Temps d’allumage minimum de 1,1 μs (standard)
    • Temps d'effacement de 0,4 μs au moment de la fermeture (standard)
  • Section du mode charge légère (broche LL)
    • Plage de seuil d’entrée de 1,7 μs à 3 μs
    • Plage de seuil de sortie de 2,15 μs à 3,45 μs
    • Plage de temps de retard d’entrée de 0,5 ms à 1,5 ms
  • Puissance dissipable admissible de 0,6 W à +25 °C
  • Protection contre la surchauffe
    • Température d’arrêt standard de +150 °C
    • Hystérésis de température standard de +10 °C
  • Poids approximatif 0,076 g
  • Fils étamés mats, soudables selon JESD22-B102
  • Plage de température de fonctionnement de -40 °C à +85 °C
  • Température de fonctionnement de jonction maximale de +150 °C
  • Température de soudage maximale des fils de 10 s à +300 °C
  • Niveau de sensibilité à l'humidité (MSL) 3 selon JESD22-A113
  • La chaleur
    • Résistance thermique de jonction à l'environnement de 106,22 °C/W
    • Résistance thermique de jonction au boîtier (dessus) de 34,06 °C/W
    • Résistance thermique jonction-carte : 46,47 °C/W
    • Paramètre de caractérisation jonction-dessus : 2,34 °C/W
    • Paramètre de caractérisation jonction-carte : 45,44 °C/W
    • Résistance thermique jonction-coquille (face inférieure) : 48,03 °C/W
  • Valeurs DES maximales
    • Modèle de corps humain (HBM) de 5 000 V
    • Modèle de dispositif chargé (CDM) de 1 000 V

Ressources

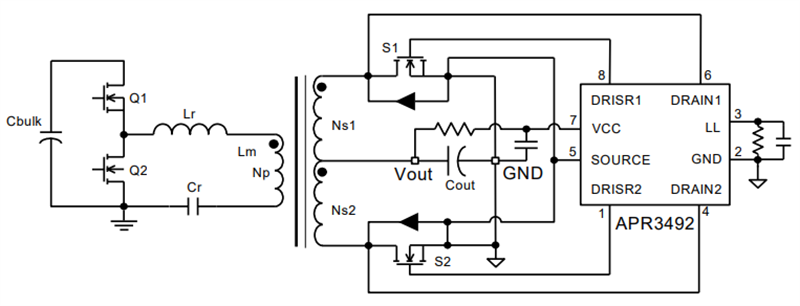

Circuit d'applications typiques

Schéma du circuit d'application - Diodes Incorporated Pilote MOSFET à double canal APR3492

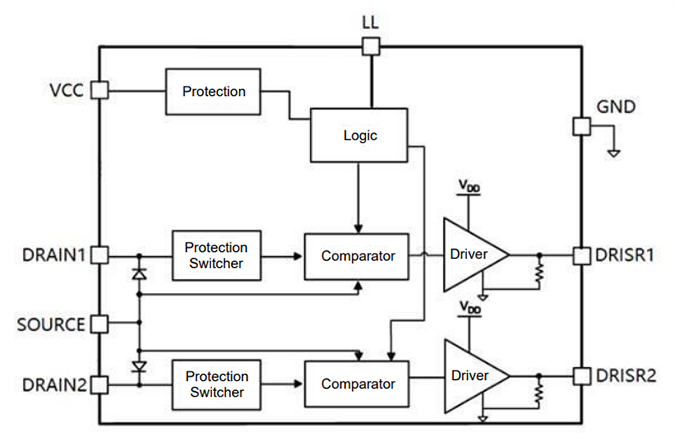

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Pilote MOSFET à double canal APR3492
