Diodes Incorporated Amplificateurs opérationnels CMOS RRIO AS348/AS2348

Les amplificateurs opérationnels CMOS RRIO (entrée/sortie rail-à-rail) AS348/AS2348 de Diodes Incorporated sont des composants mono/double canal offrant une capacité maximale d’oscillation de tension de sortie et une tension étendue en mode commun de 300 mV au-delà du rail d’alimentation. Les amplis opérationnels AS348/AS2348 sont entièrement spécifiés pour faire fonctionner des applications à alimentation simple de 1,6 V à 5,5 V ou à double alimentation de ±0,8 V et ±2,5 V. Le AS348 est disponible dans un boîtier SOT25 et le AS2348 est proposé dans des boîtiers MSOP-8 et SO-8. Fonctionnant entre -40°C et +125°C et avec une tolérance ESD élevée qui facilitent l’utilisation dans les applications difficiles.

Caractéristiques

  • Plage de tension d’alimentation unique de 1,6 à 5,5 V
  • Plage de tension d'alimentation bipolaire symétrique de ±0,8 V à ±2,5 V
  • Courant de polarisation d'entrée ultra-faible standard de 1 pA
  • Tension résiduelle maximale de 2,5 mV, 0,5 mV standard
  • Faible dérive de décalage d'entrée standard de 2 μV/°C
  • Entrée rail-à-rail
    • VCM : 300 mV au-delà du rail d’alimentation à VCC = 3 V ou 5 V
    • Oscillation de sortie rail-à-rail
      • 4 mV à partir du rail avec une charge de 10 kΩ
      • 25 mV à partir du rail avec une charge de 1 kΩ
  • Courant d'alimentation standard 70 μA/canal
  • Gain unitaire stable avec une charge capacitive allant jusqu’à 100 pF, bande passante de gain de 1,0 MHz
  • Vitesse de balayage de 0,45 V/μs à VCC = 5,0 V
  • Plage de température ambiante de fonctionnement de -40 °C à +125 °C
  • Protection DES JESD 22, HBM 4 000 V (A114)
  • Dispositif « vert » sans halogènes ni antimoine
  • Entièrement sans plomb et conforme à la directive RoHS

Applications

  • Filtres actifs
  • Interfaces de capteurs
  • Amplification de photodiode
  • Détecteurs de CO et alarmes de fumée
  • Applications alimentées par batterie
  • Équipement portable
  • Instrumentation médicale
  • Oxymètres de pouls et glucomètres

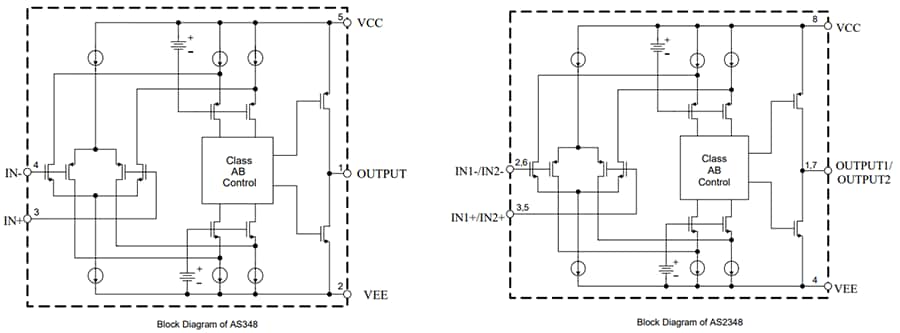

Schémas fonctionnels

Schéma de principe - Diodes Incorporated Amplificateurs opérationnels CMOS RRIO AS348/AS2348
Publié le: 2023-04-10 | Mis à jour le: 2023-12-22
