Diodes Incorporated Commutateurs d'alimentation USB DPS1135 - Diodes Inc | Mouser
Le commutateur d'alimentation USB DPS1135 de Diodes Inc. fait partie d'une famille de commutateurs d'alimentation à canal unique optimisés pour l'alimentation USB PD (USB PD) et d'autres applications permutables à chaud jusqu'à 24 V. En étant classé jusqu'à 5 A, Le DPS1135 est idéal pour les applications à haute puissance jusqu'à 100 W. Doté d'un échange rapide des rôles (FRS), le DPS1135 prend en charge la commutation de puissance pour maintenir rapidement l'alimentation du système, comme la fourniture d'un concentrateur externe avec des équipements alimentés par USB de Type-C™.
Le DPS1135 offre un niveau complet de protection et de mécanismes de récupération, éliminant le besoin de les créer séparément. Cela réduit considérablement l'empreinte globale du système, réduit les coûts de nomenclature et améliore le temps de conception. La protection des dispositifs en amont contre les tensions excessives est gérée par la protection intégrée contre les courants inverses, qui surveille en permanence les ports d'entrée et de sortie. La protection contre les courts-circuits et l'arrêt en cas de surchauffe limitent l'impact sur le système, causé par exemple par des défaillances externes, afin d'améliorer la robustesse et la fiabilité globale du système.

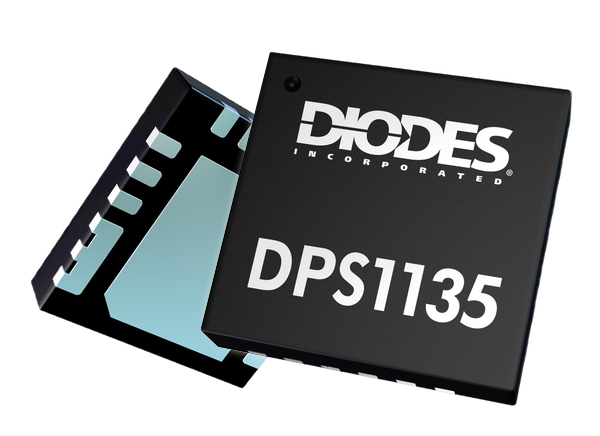

Les caractéristiques configurables optimisent la flexibilité de la conception et comprennent une décharge rapide indépendante des ports d'entrée et de sortie pour garantir des états sûrs en temps opportun. Des limites de tension d'entrée et de courant de sortie peuvent également être définies, protégeant ainsi les appareils connectés en aval. Le temps de montée réglable minimise le courant d'appel et assure la stabilité du système. Conditionnées dans le boîtier compact QFN4040, avec une hauteur de profil mince de 0,8 mm et un empreinte de 4 mm x 4 mm, le DPS1135 de Diodes Inc. est facilement intégré aux systèmes finaux tels que l'informatique mobile, les périphériques PC, l'électronique domestique, l'instrumentation et de nombreuses autres applications USB Type-C.
Caractéristiques
- Plage de tension de fonctionnement de 4,5 V à 24 V
- Commutateur de puissance à canal unique avec limites de tension et de courant ajustables intégrées
- Possibilité de décharger les ports d'entrée et de sortie individuellement ou simultanément via deux broches de contrôle externes
- Temps de réponse rapide aux courts-circuits à 2 µs
- RDS(ON) du MOSFET intégré à 30 mΩ
- Contrôle DV/DT réglable au démarrage
- Mécanismes complets de détection et de récupération des défaillances intégrés, tels que le verrouillage de sous-tension d'entrée, le blocage de la tension inverse et du courant, l'arrêt thermique, la surintensité et la protection contre les courts-circuits
- Rapport de défaillance (FAULTB) avec temps d'effacement à 7 ms (std)
- Échange de rôle rapide pris en charge
- Totalement sans plomb et conforme à la directive RoHS
Applications
- Notebook, ordinateur de bureau, ordinateurs AIO, serveurs et tablettes
- Stations d'accueil, concentrateurs universels et multimédia
- Écrans d'ordinateur, FPTV
- Décodeurs, passerelles résidentielles, dispositifs de stockage
- Protection de puissance dans les applications industrielles et automobiles

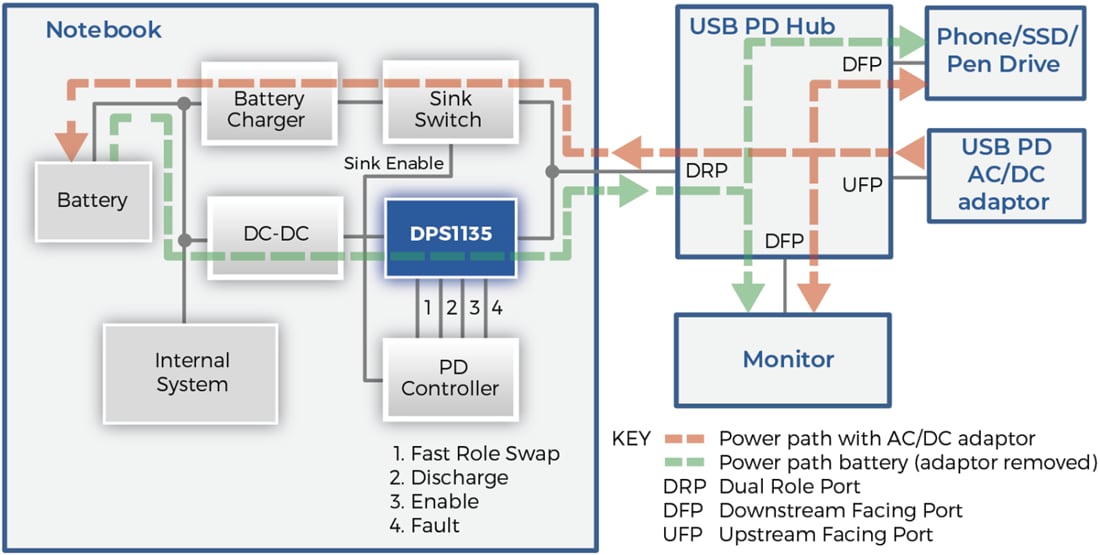

Application standard
