Diodes Incorporated ReDriver™ linéaire P12DPX1264
Le ReDriver ™ linéaire PI2DPX1264 de Diodes Incorporated est un DisplayPort non bloquant 2.1/eDP1.5 avec un écouteur de canal AUX sur puce. Ce dispositif prend en charge UHBR13.5 (13,5 Gbit/s), UHBR10 (10 Gbit/s), HBR3 (8,1 Gbit/s), HBR2 (5,4 Gbit/s) et le mode double DisplayPort. Le ReDriver linéaire PI2DPX1264 prend en charge également la gestion de l'alimentation (ALPM) DisplayPort AUX-Less. Ce dispositif présente une latence ultra-faible inférieure à 300 ps pour une interopérabilité améliorée, une polarité de canal d'entrée interchangeable et des commandes individuelles sur le gain CTLE et le gain plat.
Le ReDriver linéaire PI2DPX1264 sélectionne automatiquement un paramètre EQ/FG prédéfini par débit de données pour l'optimisation SI. Ce dispositif comprend un dispositif esclave I2C qui prend en charge des vitesses allant jusqu'à 1 MHz. Le ReDriver linéaire PI2DPX1264 est sans plomb et conforme à la directive RoHS. Ce dispositif est utilisé dans les câbles actifs, les ordinateurs portables, les lunettes RV/RA, les consoles de jeu et les panneaux d'affichage intégrés.
Caractéristiques
- Configuration à 4 canaux avec ReDriver linéaire de 13,5 Gbit/s
- Prend en charge eDP1.5/DP2.1 et la vitesse de canal jusqu'à 13,5 Gbit/s DP2.1 (UHBR13.5)
- Débit de données ultra-faible (<300 ps)="" pour="" une="" interopérabilité="" et="" un="" débit="" de="" données="">
- Contrôles individuels sur le gain CTLE et le gain plat
- Écouteur AUX intégré pour la gestion de l'alimentation et la détection de la vitesse
- Prend en charge les esclaves I2C avec une vitesse allant jusqu'à 1 MHz
- Prend en charge la gestion de l'alimentation DisplayPort AUX-Less Advance Link (ALPM)
- Prend en charge le mode double DisplayPort
- Sélectionne automatiquement le paramètre EQ/FG prédéfini par débit de données pour l'optimisation SI
- Polarité du canal d'entrée interchangeable
- Faible consommation de courant actif :
- DP à 4 lignes : 160 mA (standard)
- DP à 2 lignes : 80 mA (standard)
- DP à 1 ligne : 40 mA (standard)
- Alimentation électrique unique de 1,8 V ±5 %
- Prise en charge des températures industrielles de -40 °C à 85 °C
- Sans plomb et conforme à la directive RoHS
Applications
- Ordinateurs portables
- PC de bureau
- Consoles de jeux
- Lunettes VR/AR (réalité augmentée/réalité virtuelle)
- Câbles actifs
- Panneaux d'affichage intégré

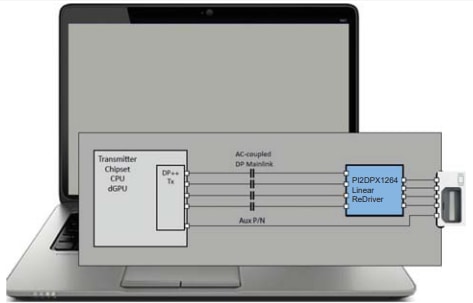

Système avec application du connecteur DisplayPort
Publié le: 2024-12-19
| Mis à jour le: 2025-01-23
