Diodes Incorporated Duplicateur de signal 1:2 HDMI ™ 2.1 PI3HDX1212 de 12 Go/s

Le duplicateur de signal 1:2 HDMI ™ 2.1 PI3HDX1212 de 12 Go/s de Diodes Incorporated est conçu pour les réseaux vidéo à haute résolution basés sur le traitement des signaux aux normes HDMI 2.1. Le PI3HDX1212 pilote des signaux différentiels vers plusieurs unités d’affichage vidéo. En fonction de la broche de sélection de mode, le dispositif offre un égaliseur contrôlable, un gain plat et une linéarité d’excursion de sortie qui peuvent être pilotés via un contrôle de broche ou I2C. Le débit de données HDMI maximal de 12 Go/s fournit un 8 K à une résolution de 60 Hz ou 4 K à 120 Hz, ce qui est nécessaire pour la HDTV 8 K, les produits graphiques PC et d’autres dispositifs périphériques. Pour les applications graphiques PC, le PI3HDX1212 est positionné du côté du pilote et des signaux différentiels faciles à déployer vers plusieurs unités d’affichage, comme un moniteur LCD de PC, un projecteur et une télévision. Les correcteurs CTLE sont mis en œuvre aux entrées du réadaptateur pour réduire les gigues ISI et compenser la perte de canal.

Les diodes PI3HDX1212 garantissent la transmission de flux vidéo à large bande passante depuis les origines vidéo jusqu’aux unités d’affichage final.

Caractéristiques

  • Duplicateur de signal actif 1 à 2 pour une exploitation HDMI 2.1 à 4 voies
  • Le débit de données prend en charge jusqu’à 12 Go/s et une résolution de pixels de 8 K-4 K
  • Sélection de la valeur de gain de l’égaliseur à quatre niveaux contrôlée par une fixation à broche ou une programmation en mode I2C
  • Sélection de linéarité d’excursion de sortie et de gain plat à quatre niveaux contrôlée par une fixation à broche ou une programmation en mode I2C
  • Protection DES HBM de 2 kV sur les broches E/S
  • Alimentation électrique unique de 3,3 V
  • Prise en charge de températures de -40 °C à +70 °C
  • Entièrement sans plomb et conforme à la directive RoHS
  • Dispositif « vert » sans halogène ni antimoine
  • Pour les applications automobiles nécessitant un contrôle de changement spécifique (c’est-à-dire les pièces homologuées AEC-Q100/101/104/200, compatibles PHPP et fabriquées dans des installations certifiées IATF 16949)
  • Emballage (sans Pb et vert) 40 broches, TQFN, 3 mm x 6 mm (pas de 0,4 mm) (ZLD)

Applications

  • Boîte périphérique d’affichage
  • Affichage de signalétique numérique
  • Épissure multi-écrans

Ressource

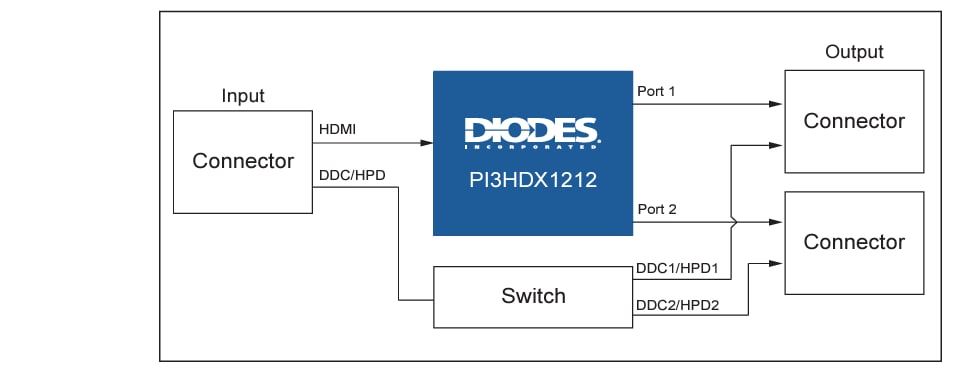

Schéma d'application

Schéma du circuit d'application - Diodes Incorporated Duplicateur de signal 1:2 HDMI ™ 2.1 PI3HDX1212 de 12 Go/s

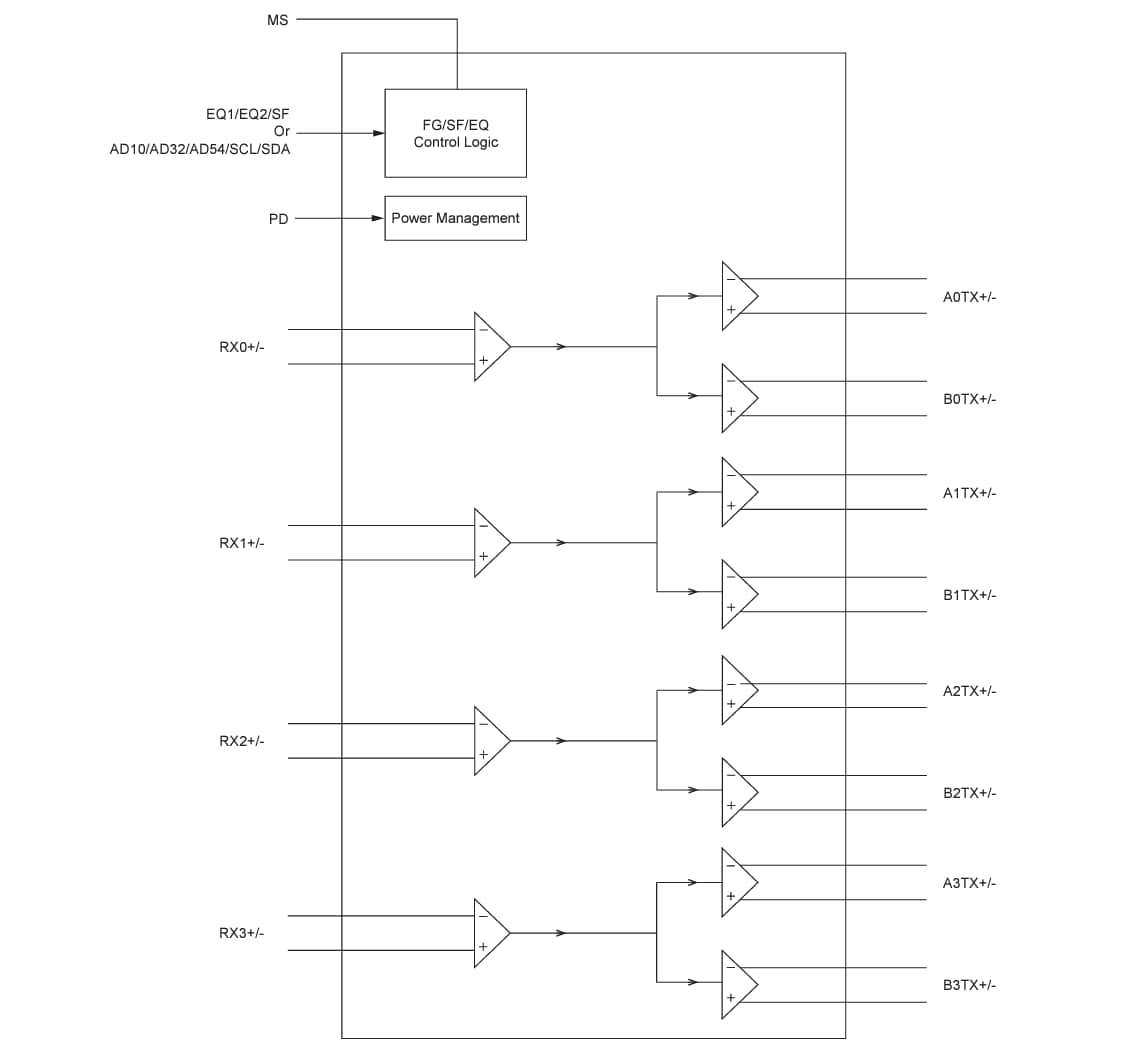

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Duplicateur de signal 1:2 HDMI ™ 2.1 PI3HDX1212 de 12 Go/s
Publié le: 2024-09-09 | Mis à jour le: 2024-11-14
