Diodes Incorporated Extension d'E/S 34 bits PI4IOE5V6534Q
L'extension d'E/S 34 bits PI4IOE5V6534Q de Diodes Incorporated fournit une extension d'E/S à distance pour la plupart des familles de microcontrôleurs via l'interface FC-bus. Le PI4IOE5V6534Q est une solution simple lorsque des E/S supplémentaires sont nécessaires tout en maintenant les interconnexions au minimum. Le CI d'extension fonctionne de 1,65 V à 5,5 V du côté du port GPIO et de 0,8 V à 3,6 V du côté SDA/SCL. Cela permet au PI4IOE5V6534Q de s'interfacer avec les microprocesseurs et microcontrôleurs nouvelle génération du côté SDA/SCL, où les niveaux d'alimentation diminuent pour économiser l'énergie.
Caractéristiques
- Plage de tension d'alimentation de fonctionnement de 8 V à 3,6 V du côté du bus I2C
- Offre une conversion du niveau de tension bidirectionnelle et une extension GPIO entre :
- Port SCL/SDA 8 V à 3,6 V et 1,8/2,5/3,3/5,5 V
- Compatible avec le bus I2C Fast-mode plus, Fast-mode et le mode Standard
- Caractéristiques E/S
- Configurations de port de sortie : étages de sortie va-et-vient sélectionnables par banc ou par broche ou collecteur ouvert
- État d'interruption : le registre en lecture seule identifie la source de l'interruption
- Faible consommation de courant en veille
- 2 μA standard à 3,3 V VDD(P)
- Ports E/S tolérants à 5 V et broches de bus I2C tolérantes à 3,6 V
- Interface de bus I2C Fast-mode Plus 1 MHz
- Réinitialisation à la mise sous tension
- Sortie d'interruption active à drain ouvert BASSE (INT)
- Entrée reset actif BAS (RESET)
- Test de verrouillage (supérieur à 100 mA)
- Sorties verrouillées pour piloter directement les LED
- AEC-Q100 (niveau 2)
- Totalement sans plomb et pleinement conforme à la directive RoHS
- Dispositif « vert » sans halogène ni antimoine
- Le PI4IOE5V6534Q est adapté aux applications automobiles nécessitant un contrôle de changement spécifique. Ce composant est certifié AEC-Q100, compatible PPAP et fabriqué dans des installations certifiées IATF 16949
- Emballage (sans plomb et vert)
- TQFN mouillable à 46 broches de 4,5 x 6,5 mm (ZLW)
- Caractéristiques de programmation E/S
- Puissance de pilotage de sortie
- Quatre forces de pilotage programmables pour réduire les temps de montée et de descente dans les applications à faible capacité
- Verrou d'entrée
- Les valeurs du registre du port d'entrée sont conservées jusqu'à ce que le registre du port d'entrée soit lu
- Activation de rappel vers le niveau haut/vers le niveau bas
- Entrée flottante ou résistance de rappel vers le niveau haut/vers le niveau bas activée
- Sélection de rappel vers le niveau haut/vers le niveau bas
- Sélection de résistances de rappel vers le niveau haut/vers le niveau bas 100 kohms
- Masque d'interruption
- Le masque empêche la génération d'interruption lorsque l'état de l'entrée change pour éviter les interruptions intempestives
- Spécification de bord d'interruption sur une base bit par bit
- Interruption des opérations individuelles sans perturber d'autres événements
- Lecture de tous les événements d'interruption sans effacement
- Matériel anti-rebond de commutation
- Réinitialisation logicielle d'appel général
- Fonction d'identification du dispositif logiciel I2C
- Puissance de pilotage de sortie

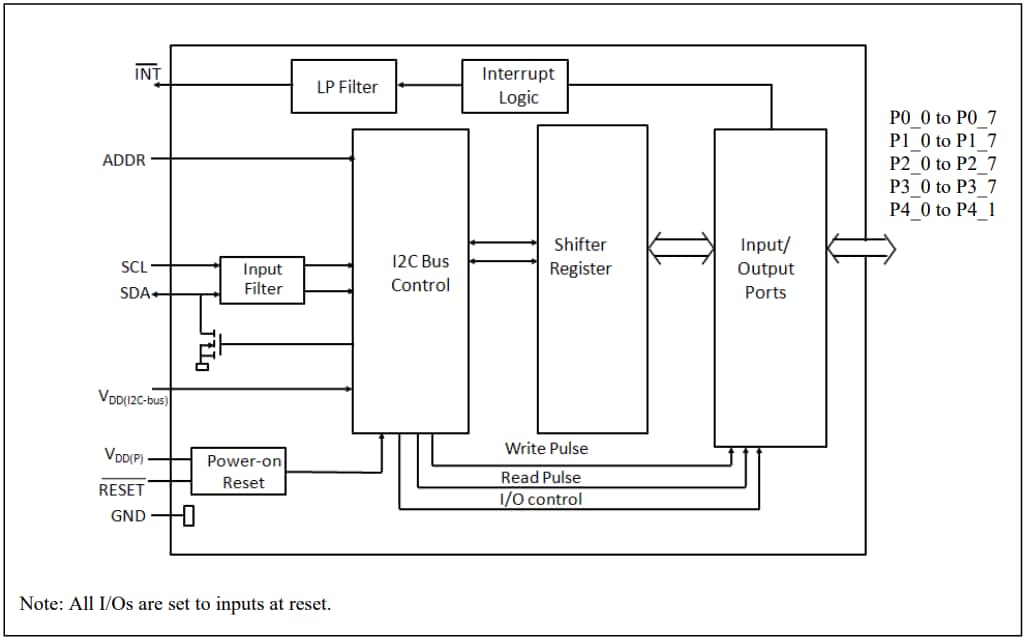

Schéma fonctionnel
