Diodes Incorporated Isolateurs numériques double canal API782X

Les Isolateurs numériques à hautes performances et à double canal API782X de Diodes Inc. ont une évaluation d’isolation de 5 700 V efficaces selon la norme UL 1577. Cette famille de niveaux d’isolation peut répondre aux exigences d’isolation de renforcement et d’isolation de base, telles que spécifiées par VDE, UL, CQC, etc. Le débit de données de l’API782X vaut 100 Mbps. Elle fournit une configuration pour la direction du canal numérique et le niveau de sortie par défaut. Les isolateurs fonctionnent également sur une large plage de tension d'alimentation de 2,5 à 5,5 V.

Les API782X de Diodes Inc. offrent une forte immunité électromagnétique et de faibles émissions lors d'une consommation de faible puissance. Cette famille a une immunité transitoire en mode commun (CMTI) minimale de 150 kV/µs. Le dispositif API7820 dispose des deux canaux dans le même sens, tandis que le dispositif API7821 dispose des deux canaux en sens opposés. La sortie par défaut est haute pour les dispositifs sans le suffixe F et basse pour les dispositifs avec le suffixe F.

Caractéristiques

  • Débit de données de 100 Mbps
  • Tension d'alimentation de 2,5 à 5,5 V
  • CMTI minimum de ±150 kV/μs
  • Entrées à seuil CMOS
  • Options de sortie par défaut haute (API782X) et basse (API782XF)
  • Faible consommation d'énergie standard de 2,1 mA par canal à 1 Mbps
  • Retard de propagation faible standard de 11 ns
  • Emballé dans un SO-16WW (Type CJ)
  • Certifications liées à la sécurité
    • Isolation de 8 000 V PKpar DIN VDE 0884-17:2021-10
    • Isolation de 5 700 V efficaces pendant une minute selon l'UL 1577
    • Certification CQC selon GB 4943.1-2022
  • De -40 à +125 °C deplage de température de fonctionnement
  • Sans plomb et conforme à la directive RoHS
  • Dispositif sans halogène et sans antimoine
  • Homologation AEC-Q100/101/104/200, capacité PHPP et fabrication dans des installations certifiées par l'IATF 16949

Applications

  • Onduleurs de tension pour panneaux solaires
  • Commande de moteurs
  • Automatisation industrielle
  • Alimentation des équipements de centres de données/télécommunications
  • Grille, compteurs électriques

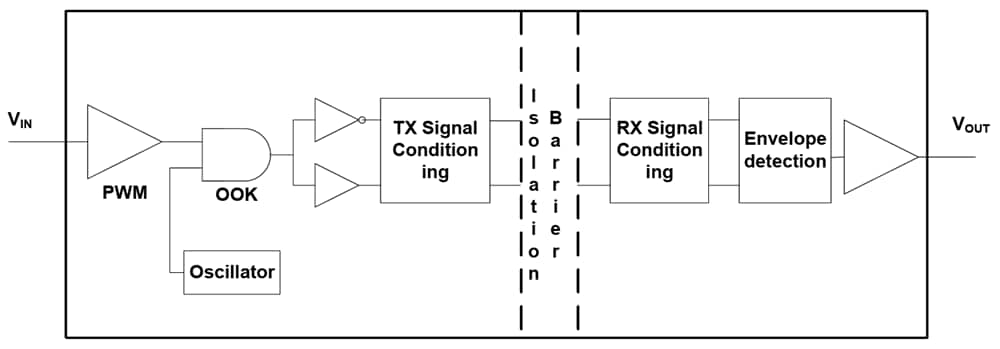

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Isolateurs numériques double canal API782X
