Analog Devices Inc. Carte d'évaluation EVAL-RHP50000-CSLZ
La carte d'évaluation EVAL-RHP50000-CSLZ d'Analog Devices présente le Silent Switcher® 2abaisseur synchrone basse tension de 12,5 RHP50000-CSL pour l'espace commercial fonctionnant comme un convertisseur Buck 2 MHz 3,3 V à 1,2 V 12,5 A . Le RHP50000-CSL est un régulateur abaisseur à découpage monolithique synchrone compact, ultra-basses émissions, à haute efficacité et haute vitesse.
La carte d'évaluation EVAL-RHP50000-CSLZ d'Analog Devices est configurée pour fonctionner en mode continu forcé à une fréquence de commutation de 2 MHz, mais peut être configurée pour fonctionner en mode pulse skip ou à d'autres fréquences de commutation. La broche RT est raccordée à VIN. Dans cette configuration, la broche MODE/SYNC fonctionne comme entrée et permet au RHP50000-CSL d'être synchronisé par une horloge externe. Le raccordement de la broche MODE/SYNC à VIN active le mode pulse skip, tandis que son raccordement à GND active le mode continu forcé.
Applications
- Satellites en orbite terrestre basse (LEO)
- Électronique aéronautique
- Systèmes de communication point à point
- Systèmes d'alimentation CC distribuée (point de charge)
- Alimentation des cœurs FPGA, ASIC, μP
Ressources supplémentaires

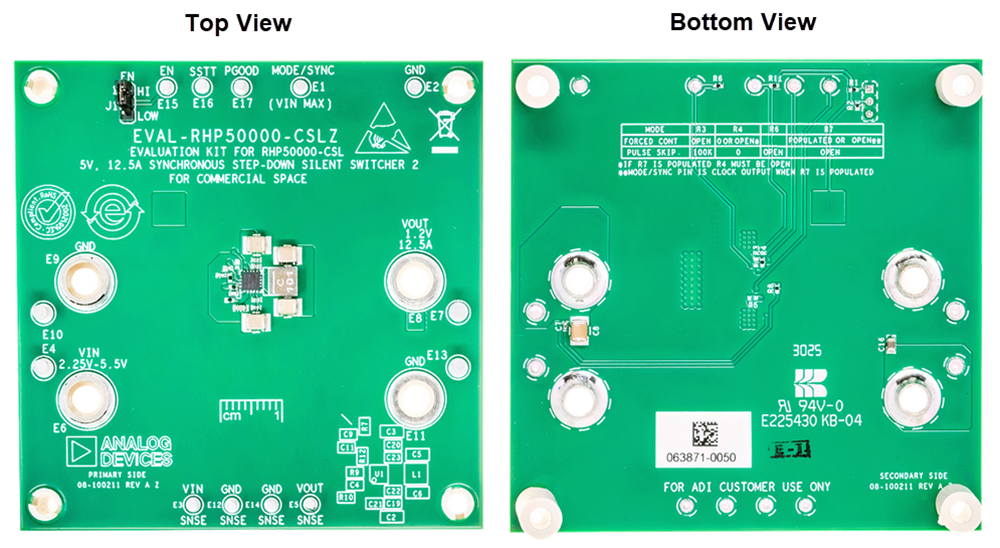

Configuration de carte
