NXP Semiconductors Carte d'évaluation KITPF09FRDMEVB
La carte d'évaluation KITPF09FRDMEVB de NXP Semiconductors est dotée du CI de gestion de l'alimentation (PMIC) à 9 canaux PF09 avec surveillance avancée de la sécurité du système. La carte KITPF09FRDMEVB de NXP comprend l'ensemble des éléments nécessaires à une évaluation complète. Elle intègre également un pont de communication basé sur la carte de développement FRDM-KL25Z. Le pont de communication et lelogiciel de l'interface utilisateur graphique (GUI) permettent une configuration et un contrôle complets du PMIC PF09.
Caractéristiques
- Connecteur mâle Phoenix (10 mm) ou connecteur jack pour l'alimentation
- Connecteurs mâles Phoenix (10 mm) pour les sorties des convertisseurs du PMIC
- Embases à broches pour la configuration des E/S
- Sélection de la source d’alimentation pour la programmation
- Entrées et sorties accessibles via des connecteurs à broches
- LED rouges et vertes indiquant l'état des signaux ou des régulateurs
- LED bleue indiquant que la tension de programmation OTP de 8 V est activée
- Surveillance avancée du système via le microcontrôleur KL25Z
- Protocole USB vers I2C embarqué pour une connexion facile à l'interface graphique (GUI) logicielle via le microcontrôleur (MCU) KL25Z
- Communication I2C haut débit jusqu'à 3,4 MHz
- Plage de tension de fonctionnement en entrée de 2,7 V à 5,5 V
- Multiplexeur analogique multicanal pour la surveillance des tensions du système
- Gestion avancée de la fréquence avec étalement de spectre
- Surveillance thermique avancée et protection contre la surchauffe
- Architecture de sécurité fonctionnelle visant des applications automobiles jusqu’au niveau ASIL D
- Architecture de sécurité fonctionnelle visant des applications industrielles jusqu’au niveau SIL 2
- PMIC
- Jusqu'à cinq régulateurs à découpage, dont quatre avec capacité multiphasée
- Trois régulateurs linéaires à faible chute de tension avec fonction de commutation de charge
- Un régulateur toujours actif avec tension de sortie sélectionnable
- Tension de sortie et limites de courant programmables
- Fréquence de commutation programmable avec étalement de spectre sélectionnable
- Deux entrées externes de surveillance de tension
- Broches d’interface E/S programmables
- Surveillance du système par watchdog
- Alimentation capable de fournir 5 V requise
Applications
- Unités de commande électroniques (ECU) automobiles
- Systèmes industriels critiques pour la sécurité
- Plateformes de traitement embarqué hautes performances
- Développement et validation de systèmes de sécurité fonctionnelle
- Évaluation et prototypage de la gestion de l'alimentation
Contenu du kit
- Carte d'évaluation assemblée et testée, avec microcontrôleur KL25Z préprogrammé, livrée dans un sachet antistatique
- Câble USB de 0,9 m (USB type A vers USB micro-B)
- 6 connecteurs Phoenix à 2 positions, droits, 10 mm
- Cavaliers montés sur la carte

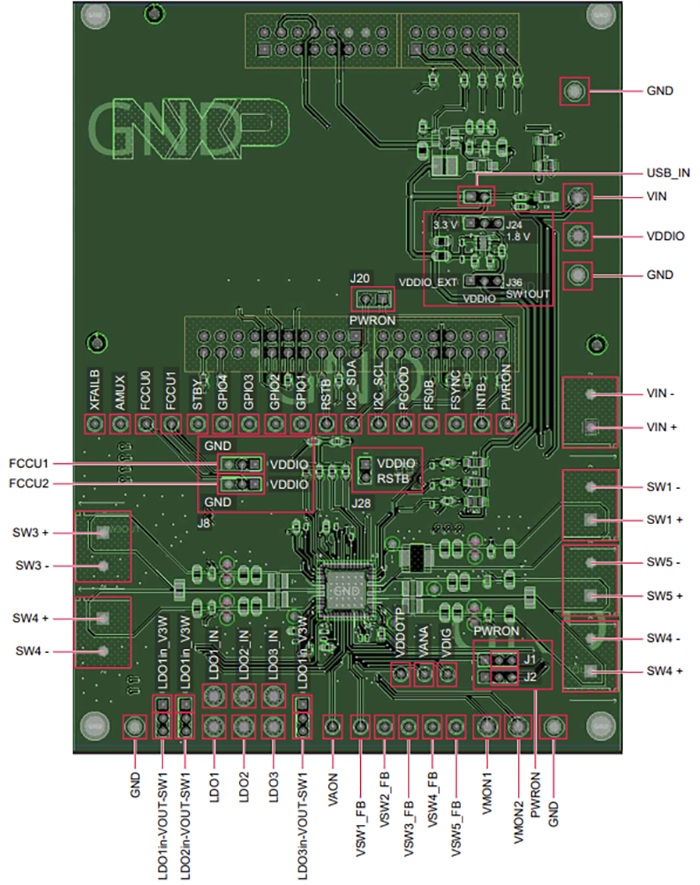

Présentation générale

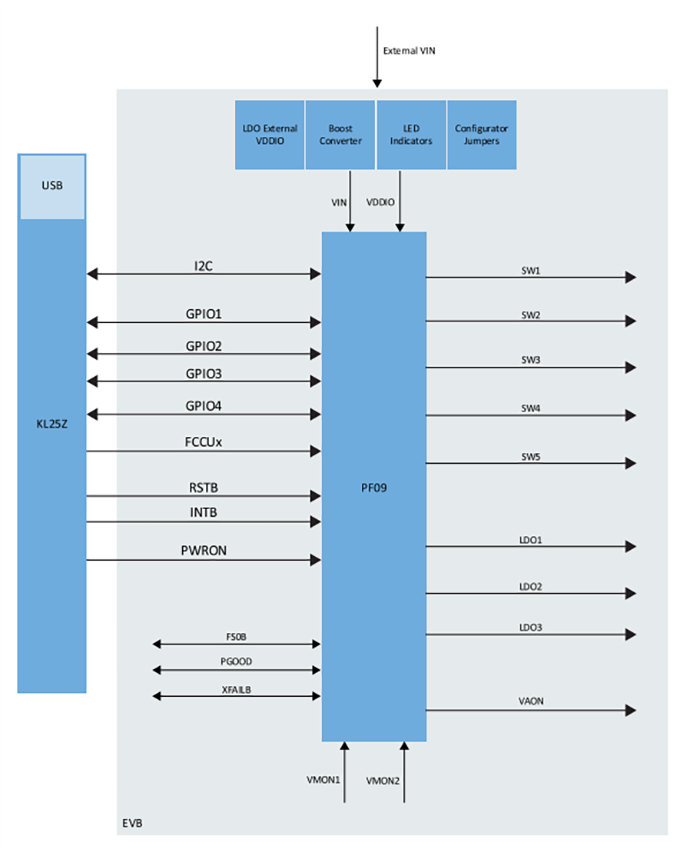

Schéma fonctionnel
Composants embarqués
NXP Semiconductors CI de gestion de l'alimentation à 9 canaux PF09
PMIC optimisés pour les applications hautes performances basées sur la plateforme i.MX9x.
NXP Semiconductors Kinetis® KL2x Microcontrollers
Ultra-low-power MCU series with a rich suite of analog, communication, timing, control peripherals.
