Silicon Labs Cartes radio 2,4 GHz +10 dBm SiXG301
Les cartes radio 2,4 GHz +10 dBm SiXG301 de Silicon Labs sont des kits de démarreur sans fil avec la carte radio BRD4407A ou BRD4408A (selon la variante). Ces cartes constituent une excellente plateforme pour se familiariser avec le SoC (système sur puce) sans fil SixG301. Tous les outils nécessaires sont fournis pour développer une application sans fil de Silicon Labs. Les BRD4407A et BRD4408A sont des cartes enfichables pour la carte mère du kit de démarrage sans fil (BRD4001A) et la carte mère du kit pro sans fil (BRD4002A). Ces cartes fournissent une conception de référence complète pour le SoC (Système sur puce) SixG301 sans fil comportant un réseau correspondant et une antenne PCB qui réalise 10 dBm de puissance de sortie dans la bande 2,4 GHz.
Les cartes mères contiennent un débogueur J-Link embarqué avec une interface Packet Trace et un port COM virtuel, permettant le développement d'applications et le débogage de la carte radio connectée ainsi que du matériel externe. Les cartes mères contiennent également des capteurs et des périphériques pour une démonstration facile de certaines des nombreuses capacités des SoC SixG301.
Caractéristiques
- Carte-mère
- Surveillance avancée de la consommation d'énergie
- Interface de traçage de paquets
- Analyseur logique (BRD4002A uniquement)
- Port COM virtuel
- Débogueur embarqué J-Link SEGGER
- Débogage de périphérique externe
- Connectivités Ethernet et USB
- Capteur de température et d'humidité relative Si7021 Silicon Labs
- Écran LCD TFT à mémoire 128 x 128 pixels à faible puissance
- LED et boutons-poussoirs utilisateur
- Joystick (BRD4002A uniquement)
- Embase EXP de 2,54 mm à 20 broches
- Blocs détachables pour E/S SoC sans fil
- Prise en charge de pile bouton CR2032
- Carte radio (selon la variante)
- carte radio BRD4407A
- SoC (système sur puce) Gecko sans fil SixG301 avec 4 096 Ko de mémoire flash et 512 Ko de RAM (SiMG301M104LILB0)
- Antenne PCB en F inversé (bande de 2,4 GHz)
- carte radio BRD4408A
- SoC (système sur puce) Gecko sans fil SixG301 avec 512 Ko de RAM (SiMG301M104XILB0)
- Antenne PCB en F inversé (bande de 2,4 GHz)
- Mémoire flash série faible puissance de 64 Mo
- carte radio BRD4407A
- Support logiciel
- Studio Simplicity
- Profileur énergétique
- Analyseur de réseau
Applications
- Maisons et bâtiments intelligents
- Contrôle de l'éclairage LED
- Communication sans fil multiprotocole
- Internet des objets (IoT) sécurisé
- IoT industriel et commercial
- Systèmes sans fil de faible puissance
Contenu du kit
- SixG301-PK6037A - Kit pro sans fil 2,4 GHz, +10 dBm SixG301, mémoire flash de 4 Mo
- 1 carte mère kit pro sans fil BRD4002A
- 1 carte radio 2,4 GHz, +10 dBm SixG301 BRD4407A, 4 Flash
- 1 support de batterie 2xAA
- 1 câble de débogage IDC à 10 broches de 1,27 mm
- 1 câble d'analyseur logique à 4 broches
- 1 embase double rangée 2x16 broches
- SixG301-RB4407A - Kit de carte radio 2,4 GHz,+10 dBm SixG301, mémoire flash de 4 Mo (carte radio 2,4 GHz, +10 dBm SixG301 BRD4407A, mémoire flash de 4 Mo séparée)
- SixG301-RB4408A - Kit de carte radio 2,4 GHz, +10 dBm SixG301, mémoire flash externe de 8 Mo (carte radio 2,4 GHz, +10 dBm SixG301 BRD4408A, mémoire flash externe de 8 Mo séparée)

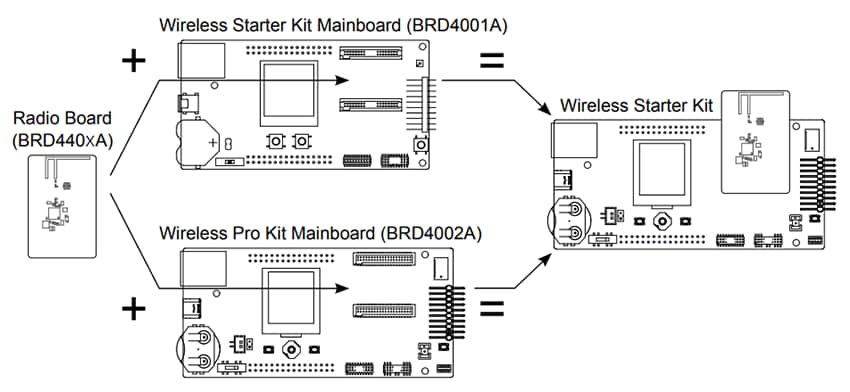

Combinaisons STK sans fil
Présentation du matériel
Schéma fonctionnel
SoC associés
Silicon Labs SoC sans fil IoT ultra-basse consommation SiXG301
Conçu pour des dispositifs intelligents alimentés par ligne, intègre un pré-pilote LED, une mémoire Flash de 4Mo et 512Ko de RAM
