Texas Instruments Module d'évaluation (EVM) UCC34141EVM-116

Le module d'évaluation (EVM) UCC34141EVM-116 de Texas Instruments permet aux concepteurs d'évaluer rapidement et facilement les caractéristiques de performance et les capacités du UCC34141-Q1 pour une utilisation dans les applications automobiles, isolées, de polarisation de pilote de grille, ainsi que dans une variété d'applications Bias Power industrielles isolées. Le module d'évaluation permet aux utilisateurs de tester les fonctions de l'UCC34141-Q1, comme l'activation/la désactivation (EN) du dispositif, la configuration de la tension de sortie isolée à 15 V DD < 20 v="" et="" -5 v="">< vee="">< 0 v,="" et="" l'application="" facile="" de="" charges="" variables="" aux="" sorties.="" l'ucc34141evm-116="" de="" texas="" instruments="" permet="" à="" l'utilisateur="" de="" mesurer="" l'efficacité="" sur="" toute="" la="" plage="" de="" tension="" d'entrée="" et="" à="" différentes="" charges="" de="" sortie,="" comme="" requis="" par="" le="" système.="" une="" autre="" caractéristique="" du="" module="" d'évaluation="" est="" la="" facilité="" de="" sondage="" pendant="" un="" test.="">

Caractéristiques

  • Compatible broche à broche avec UCC34141-Q1
  • Densité haute puissance
  • Isolation > 5kVRMS
  • Signal drain ouvert/Power Good (PG)
  • Broche ENA pour activation logique, contrôle ON/OFF
  • Les protections intégrées comprennent le verrouillage en cas de sous-tension (UVLO), le verouillage en cas de surtension (OVLO), les courts-circuits, la protection contre les surtensions (OVP), la protection contre les sous-tensions (UVP), ainsi que l'arrêt thermique.

Applications

  • Système hybride, électrique et de groupe motopropulseur (VE/HEV)
    • Contrôle de convertisseur et de moteur
    • Chargeur embarqué (OBC) et chargeur sans fil
    • Convertisseur CC-CC
  • Entraînement de moteur - convertisseur CA et variateur VF, servomoteur robot
  • Transport industriel - Propulsion électrique pour véhicule tout-terrain
  • Infrastructure de réseau
    • Module d'alimentation de station de chargement EV
    • Station de charge CC (pile)
    • Convertisseur de chaîne

Configuration de carte

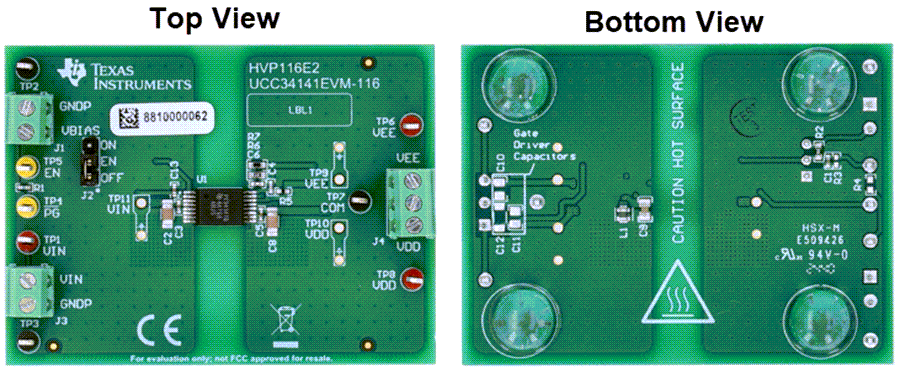

Plan mécanique - Texas Instruments Module d'évaluation (EVM) UCC34141EVM-116
