Microchip Technology CI/Modules de dispositifs de commande de réseaux WINCS02 Wi-Fi®

Les Modules de dispositifs de commande de réseaux WINCS02 Wi-Fi® de Microchip Technology sont des modules entièrement intégrés basés sur le CI de faible puissance WINCS02IC et contenant une radio de 2,4 GHz compatible avec la norme 802.11b/g/n de l'IEEE®. Le WINCS02IC comporte un amplificateur intégré de haute puissance (HPA), un amplificateur à faible bruit (LNA), des commutateurs radiofréquence (RF) pour la commande de TX/RX et un accélérateur de sécurité à base matérielle. Le WINCS02IC est conçu pour exécuter des composantes d'empilements de réseautage et Wi-Fi fournis par Microchip, accessibles par une Interface périphérique série (SPI). Les modules WINCS02IC et WINCS02 fonctionnent sous une tension d'alimentation unique VDD qui est VDDIO (3,3 V standard).

Le module WINCS02 contient tous les composants externes et les antennes nécessaires pour simplifier les conceptions de cartes électroniques. Le module est interopérable avec les points d'accès 802.11 b/g/n de divers fournisseurs et présente un facteur de forme compact de 21,7 mm x 17,3 mm x 2,1 mm. Le module WINCS02 de Microchip Technologies comporte une antenne intégrée de circuit imprimé (PCB) ou un connecteur U.FL pour une antenne externe, avec ou sans dispositif intégré de crypto-authentification Microchip Trust&Go™.

Caractéristiques

  • Conforme aux normes IEEE 802.11 b/g/n, flux spatial unique de largeur de bande de canal valant 20 MHz
  • Protocoles de connectivité basés sur le Protocole de commande de transmission/Protocole internet (TCP/IP), ainsi que capacités SSL et MQTT
  • Permet le mode STA et la fonctionnalité Soft AP dans des infrastructures IEEE 802.11 et dans des réseaux IBSS
  • Cadre de gestion protégée (PMF) géré en matériel, prise en charge WPA3
  • Amplificateur de puissance (PA) intégré, commutateur d'émission /réception (TX/RX) et gestion d'alimentation
  • Mémoire flash interne (jusqu'à 2 Mo) de stockage de micrologiciel
  • Démarrage sécurisé immuable à racine matérielle de confiance
  • Permet des mises à jour de micrologiciel par liaison radio (OTA) et assistées par l'hôte
  • Empilement intégré de réseaux permettant de soulager le microcontrôleur (MCU)
    • Fonctionnalités de réseaux TCP, UDP, DHCP, ARP, HTTP, MQTT, IPv6, TLS 1.2 et DNS
    • Accélérateurs matériels de sécurité Wi-Fi et TLS, permettant d'améliorer le délai de connexion
  • Interface d'Arbitrage des trafics de paquets (PTA) à 3 fils, conforme à la norme IEEE 802.15.2, pour la coexistence avec le Wi-Fi/BLUETOOTH®
  • Interface hôtesse SPI
  • Mise à niveau de micrologiciel de dispositif (DFU) sécurisée
  • Module WINCS02 à dispositif sécurisé Microchip Trust&Go intégré (en option)
  • Variantes
    • Antenne PCB (WINCS02PE)
    • Connecteur U.FL d'antenne externe (WINCS02UE)
  • Options de boîtier
    • VQFN à 48 broches, dimensions 7 mm x 7 mm x 0,9 mm pour WINCS02IC
    • Boîtier CMS de 28 broches avec couvercle de blindage RF sur le dessus, 21,7 mm x 14,7 mm x 2,1 mm (module WINCS02)
  • Sécurité
    • Modes de sécurité accélérés par le matériel (CryptoMaster) avec prise en charge intégrée du DMA
      • Moteurs de chiffrement (AES et TDES avec différents modes de fonctionnement NIST) ; Livre de codages électroniques (ECB), Chaînage de blocs de chiffrement (CBC), Mode de compteur (CTR), Mode de rétroaction de chiffrement (CFB) et Mode de rétroaction de sortie (OFB) ; tailles de clés AES de 128b, 192b et 256b
      • Moteurs d'authentification SHA-1/SHA-2, AES GCM (mode Galois/Compteur) et HMAC/AES CMAC
      • Oscillateur sur puce pour la génération de NDRNG
    • Moteur de cryptographie à clé publique polyvalente, permettant les algorithmes suivants
      • Conducteur de masse/ECDH/ECDSA avec des courbes de primitives standard NIST jusqu'à 521 bits, Curve25519 et Ed25519
      • RSA jusqu'à des clés de 2 048 bits
  • Conditions de fonctionnement
    • WINCS02IC
      • Tension de fonctionnement de 3,0 à 3,6 V, VDD et VDDIO, 3,3 V standard
      • Plage de température de fonctionnement de -40 à +105 °C, conformément à la norme AEC-Q100, classe 2
    • module WINCS02
      • Tension de fonctionnement de 3,0 à 3,6 V VDD et VDDIO, 3,3 V standard
      • Plage de température de fonctionnement de -40 °C à +85 °C
  • Certifications :
    • Module WINCS02 certifié selon les réglementations radio de la FCC, de l'ISED, de l'UKCA et de la CE
    • Conforme aux Directives RoHS et REACH

Applications

  • Usines et dispositifs de commande intelligents
  • Systèmes de sécurité et caméras de surveillance
  • Domiciles/éclairage intelligents et serrures intelligentes
  • Informatique, clés USB Wi-Fi et pontage de protocoles
  • Étiquettes de capteurs de l'Internet des objets (IoT)
  • Commandes à distance
  • Dispositifs intelligents portables
  • Contrôle industriel

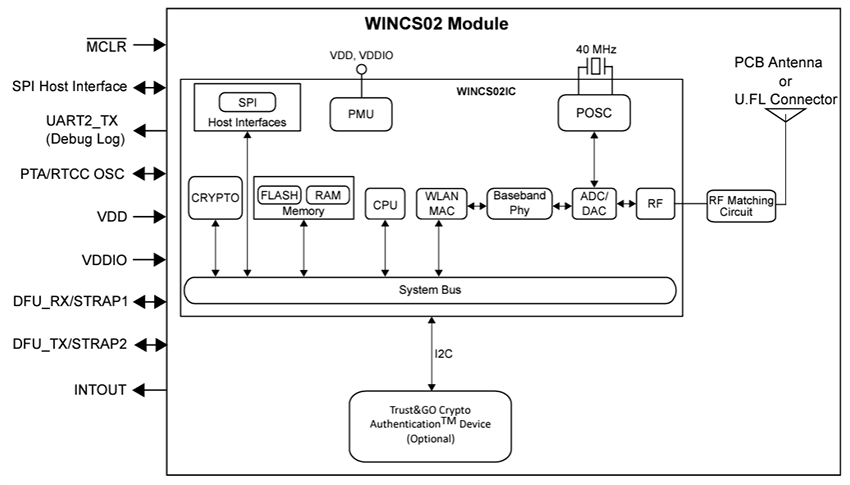

Schéma fonctionnel

Schéma de principe - Microchip Technology CI/Modules de dispositifs de commande de réseaux WINCS02 Wi-Fi®

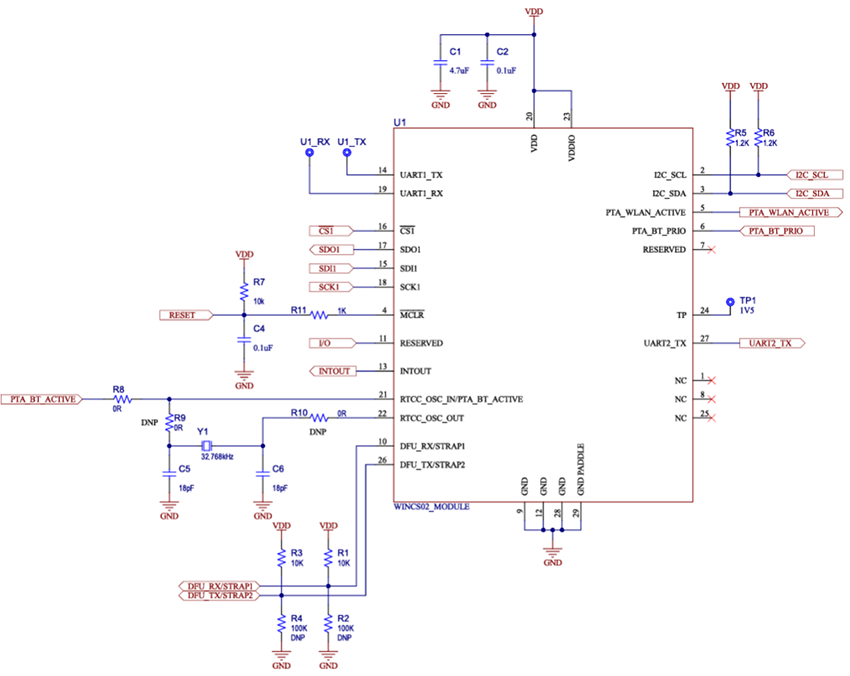

Schéma de connexions et d'interfaces

Circuit de localisation - Microchip Technology CI/Modules de dispositifs de commande de réseaux WINCS02 Wi-Fi®
