Infineon Technologies Carte d'évaluation de commande de moteur EVAL-M5-IMZ120R-SIC

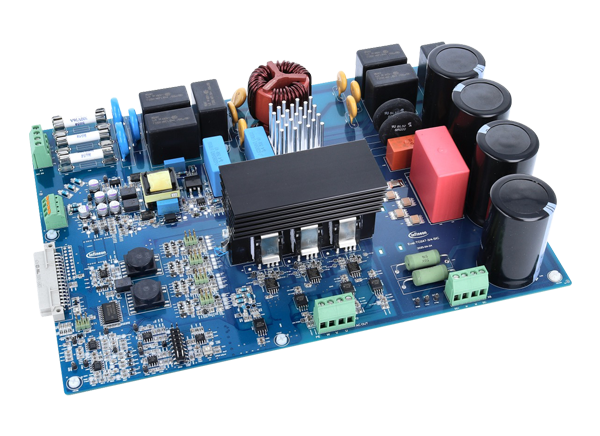

La carte d'évaluation de commande de moteur EVAL-M5-IMZ120R-SIC Infineon Technologies fournit une plate-forme de démonstration et de développement pour les applications de commande de moteur basées sur des MOSFET CoolSiC™ 1 200 V. Elle a été développée pour prendre en charge les clients au cours des premières étapes de conception d'applications avec le MOSFET CoolSiC en boîtier discret, comme l'IMW120R045M1 et le pilote de grille isolé EiceDRIVER™ 1 200 V 1EDI20H12AH. Le composant discret assemblé offre une tension de blocage nominale de 1 200 V avec une résistance à l'état passant standard de 45 mΩ. La carte est compatible avec tous les MOSFET CoolSiC™ en boîtiers TO-247 à 3 broches et 4 broches.

Caractéristiques

Prise en charge des MOSFET CoolSiC™ 1 200 V en boîtiers TO-247 3 broches et 4 broches
Tension d'entrée : de 340 V_CA à 480 V_CA
Puissance de sortie moteur crête de 11 kW
Filtre EMI embarqué
Isolation de base entre l'alimentation et le signal
Détection de courant isolée avec Δ∑-CAN
Détection isolée de la tension de liaison CC par DS-CAN
Sortie de thermistance

Protection matérielle contre la surcharge et les courts-circuits
Protection matérielle contre la surchauffe
Les six commutateurs s'éteignent pendant la protection
Technologie de pilote de grille robuste avec résistance aux tensions transitoires et négatives
Alimentation auxiliaire avec 5 V
Points de test de mesure compatibles avec les sondes d'oscilloscope standard
Dimensions de la carte : 259 mm x 204 mm, avec quatre couches de cuivre de 35 μm chacune
Conforme RoHS
