Infineon Technologies Contrôleurs d’accès USB Type-C CCG6SF et CCG6DF EZ-PD™
Mise à jour du fournisseur par PCUR 2128231 Les contrôleurs d’accès EZ-PD™ CCG6DF et CCG6SF USB Type-C™ sont des contrôleurs d’accès USB Type-C™ à double et simple accès. Le contrôleur est conforme aux caractéristiques techniques USB Type-C™ et au PD. Ces dispositifs offrent une solution de contrôle d’accès USB Type-C™ et d’accès USB-Power Delivery pour les ordinateurs et les ordinateurs portables. Ces deux dispositifs incluent un commutateur de charge de chemin de fourniture de VBUS.
Caractéristiques
- USB-PD :
- Prend en charge les caractéristiques techniques USB 3.0
- Échange de rôles rapide (FRS)
- Messagerie de données étendue
- Type C
- Sources de courant intégrées pour le rôle DFP (Rp)
- Courant par défaut à 900 mA
- 1,5A
- 3 A
- Sources de courant intégrées pour le rôle DFP (Rp)
- Résistance Rd intégrée pour le rôle UFP
- FET VCONN intégrés pour les câbles EMCA d'alimentation
- Terminaison de batterie déchargée intégrée
- Protection intégrée à haute tension sur les broches CC et SBU pour protéger des courts-circuits accidentels à la broche VBUS sur le connecteur Type-C
- Commutateur SBU traversant intégré pour une protection 20 V
- Multiplexeur
- Multiplexeur analogique USB 2.0 intégré pour les données UART et USB 2.0 HS
- Commutateur de charge VBUS du fournisseur intégré
- Commutateur fournisseur VBUS (5 V/3 A)
- Allumage contrôlé de la vitesse de balayage sur le chemin du fournisseur VBUS, tolérant à 24 V
- Surtension VBUS configurable contrôlée par le matériel, sous-tension, surintensité, court-circuit, protection contre les courants inverses et arrêt thermique
- Amplificateur de détection de courant côté haut VBUS capable de mesurer le courant à travers la résistance série 5 mΩ sur le chemin du fournisseur
- En réponse à une demande d'échange de rôle rapide, il éteint le transistor externe à effet de champ à canal N (NFET) du consommateur externe et active le commutateur de charge du fournisseur interne
- LDO
- LDO haute tension intégré opérationnel jusqu'à 21,5 V pour le fonctionnement en mode batterie morte
- Sous-système de MCU de 32 bits
- Processeur Arm Cortex-M0 48 MHz
- Flash 64 ko
- ROM 96 ko
- SRAM 16 ko
- Blocs numériques intégrés
- Deux minuteurs et compteurs intégrés pour répondre aux temps de réponse requis par le protocole USB-PD
- Quatre blocs de communication série en temps réel (SCB) avec fonctionnalité I2C, SPI ou UART reconfigurable
- Authentification
- Véritable générateur de nombres aléatoires
- Horloges et oscillateurs
- Oscillateur intégré éliminant le besoin d'une horloge externe
- Plage de fonctionnement
- VSYS (2,75 V à 5,5 V)
- VBUS (4 V–21,5 V)
- E/S échangeables à chaud
- Les PINS I2C du SCB0 sont échangeables à chaud
- Boîtiers
- BGA à 96 billes de 6,0 mm x 6,0 mm x 1,0 mm CCG6DF avec un pas de 0,5 mm
- QFN 48 broches CCG6SF 6,0 mm x 6,0 mm x 0,6 mm avec un pas de 0,4 mm
Applications
- Ordinateurs de bureau et notebooks
- Hôtes Thunderbolt, hôtes non Thunderbolt

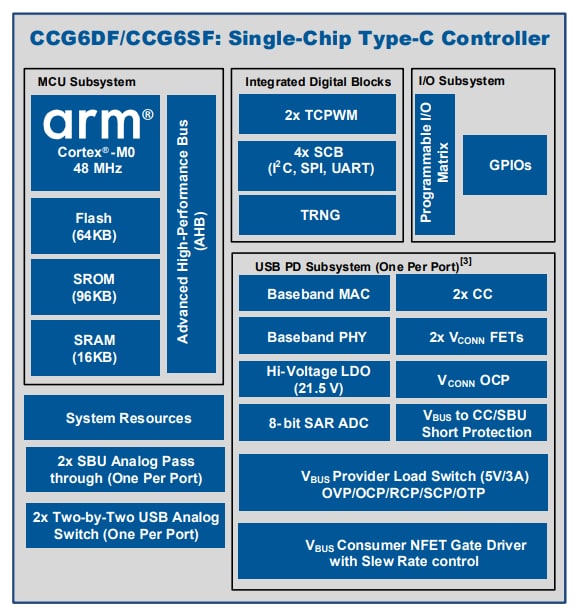

Schéma fonctionnel
