Infineon Technologies Modules IGBT 4 500 V
Les modules IGBT 4 500 V Infineon Technologies sont des modules IGBT à simple commutateur 1 800 A de 190 mm. Ils sont composés d'un IGBT4 Trench/Fieldstop, de quatre diodes contrôlées par émetteur et d'une embase AlSiC isolée. Les modules IGBT 4 500 V sont idéaux pour les applications à courant continu et haute tension.
Les modules IGBT 4 500 V Infineon offrent une robustesse incomparable et permettent de concevoir des installations à courant continu et haute tension de 1,4 GW et 320 kV sans mise en parallèle. De plus, le boîtier normalisé des modules simplifie la conception et la maintenance.
Caractéristiques
- Faibles pertes statiques
- Grande robustesse dynamique
- Capacité de court-circuit élevée, courant de court-circuit auto-limité
- VCEsat faible avec coefficient de température positif
- Tension d'émetteur de grille de 25 V
Applications
- Courant continu haute tension
- Entraînements et commande de moteur

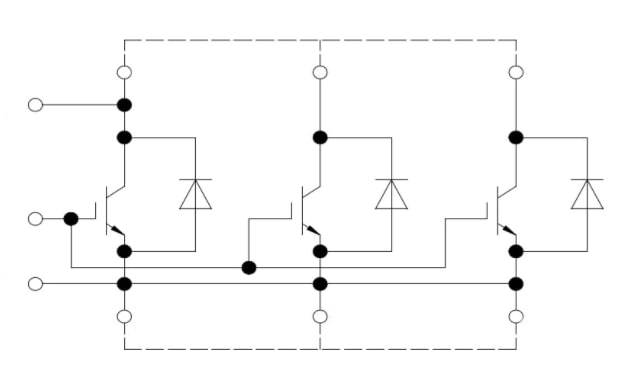

Schéma de principe
Publié le: 2021-06-11
| Mis à jour le: 2022-03-11
