Infineon Technologies CI de commande de grille 6EDL7141
Le CI de pilote de grille 6EDL7141 d'Infineon Technologies est conçu pour les applications d'entraînement de moteur BLDC ou PMSM triphasé. Le 6EDL7141 dispose de trois pilotes à demi-pont, chacun capable de piloter un MOSFET de type N côté haut et côté bas. De plus, le composant est fourni avec des délais de temps mort programmables pour empêcher le courant traversant entre les commutateurs HS et LS en fonctionnement normal.
Le CI pilote de grille 6EDL7141 Infineon dispose de pompes de charge séparées pour les pilotes de grille côté bas et côté haut qui prennent en charge un cycle de service de 100 % et un fonctionnement d’alimentation basse tension. Les pilotes de grille sont programmables pour des alimentations de 7 V, 10 V, 12 V ou 15 V. La vitesse de balayage du signal de pilotage est programmée avec une granularité fine pour réduire les émissions EMI.
Le 6EDL7141 met en œuvre de nombreuses caractéristiques de protection pour améliorer la robustesse des applications dans des conditions difficiles telles que la surveillance des tensions d’alimentation et des paramètres du système.
Le SPI intégré offre à la fois un signalement détaillé des défaillances et des paramètres flexibles tels que le gain des amplificateurs de détection de courant, le contrôle de la
vitesse de balayage des pilotes de grille, diverses caractéristiques de protection ou la tension du pilote de grille.
Caractéristiques
- Pilote de grille intelligent triphasé
- Tension d'alimentation de fonctionnement de 5,5 V à 60 V (état de fonctionnement recommandé)
- Courants de commande de grille de crête 1,5 A dissipateur/1,5 A source
- Tension de pilotage programmable (7 V, 10 V, 12 V, 15 V)
- Contrôle de vitesse de balayage côté haut/côté bas programmable indépendamment
- Temps mort programmable indépendamment pour la commutation marche/arrêt
- Contrôle à l'aide d'entrées 3PWM ou 6PWM jusqu'à 200 kHz
- Tables de commutation intégrées pour utiliser 1PWM avec ou sans capteurs à effet Hall
- Alimentations électriques intégrées
- Convertisseur Buck synchrone à haut rendement avec une fréquence de commutation programmable
- Alimente les pompes de charge à commande de grille, le régulateur linéaire DVDD et les composants internes et externes
- Régulateur linéaire avec une capacité de courant de 300 mA pour le MCU et l'alimentation d'autres composants (DVDD)
- Double pompe de charge pour alimenter le pilote de grille même à basse tension d'alimentation
- Trois amplificateurs de détection de courant intégrés
- Gain et décalage réglables
- Détection RDSON côté bas configurable
- Trois comparateurs de capteur à effet Hall intégrés
- CAN intégré pour la surveillance du signal
- Détection de rotor verrouillé
- Interface numérique compatible 3,3 V/5 V
- Interface numérique SPI Programmable
- Caractéristiques de protection
- Frein externe avec réponse de freinage programmable
- Protection contre les surintensités (OCP) sur les amplificateurs de détection de courant (programmable)
- Protection contre les surintensités (OCP) pour convertisseur Buck et régulateur linéaire DVDD (programmable)
- Verrouillage de sous-tension (UVLO) pour alimentations internes et externes
- Rapport de défaillance de surtension (OVLO) pour le convertisseur Buck et le régulateur linéaire DVDD
- Avertissement de surchauffe et arrêt (OTW, OTS)
- Horloge Watchdog programmable
- Rapports via les registres nFAULT et SPI
- Boîtier VQFN 48 broches endurci thermiquement
Applications
- Outils électriques
- Outils de jardinage
- Moteurs BLDC et PMSM triphasés
- Vélos électriques
- Robotique, jouets RC, drones grand public et multi-coptères
- Pompes et ventilateurs
Outils de développement associés
Infineon Technologies Carte d'entraînement de moteur EVAL_6EDL7141_TRAP_1SH
Carte entièrement protégée à haut rendement basée sur le pilote triphasé intelligent MOTIX™ 6EDL7141.
Infineon Technologies Carte d'évaluation EVAL_IMD700A_FOC_3SH
Une solution d'entraînement à moteur BLDC entièrement intégrée basée sur le MOTIX™ IMD701A.

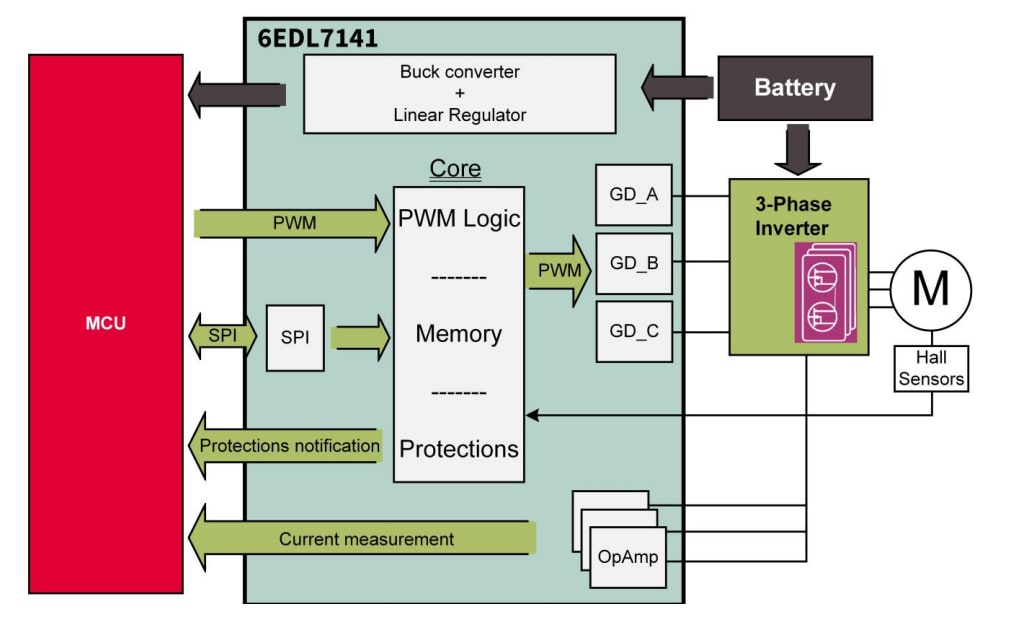

Schéma de principe du système
