Infineon Technologies MOSFET CoolSiC ™ 1 200 V en carbure de silicium G2

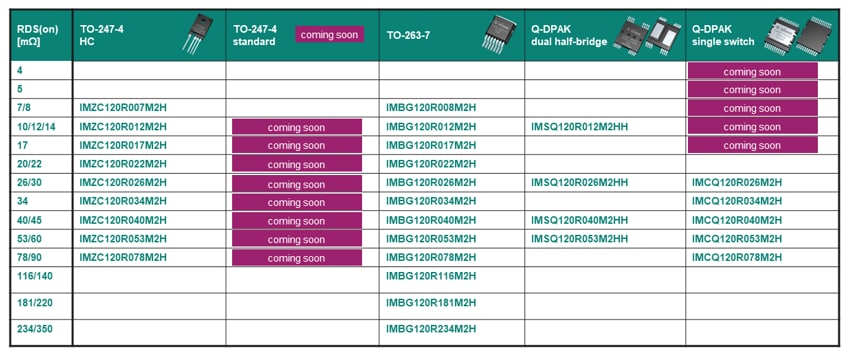

Les MOSFET en carbure de silicium 1 200 V CoolSiC™ G2 d’Infineon Technologies offrent des solutions hautes performances pour les applications d’électronique de puissance. Ces MOSFET démontrent d’excellentes caractéristiques électriques et présentent de très faibles pertes de commutation permettant une exploitation efficace. Les MOSFET 1 200 V G2 sont conçus pour les conditions de surcharge, prenant en charge l’exploitation jusqu’à 200 °C et peuvent supporter des court-circuits jusqu’à 2 µs. Ces dispositifs disposent d’une tension de seuil de grille de référence de 4,2 V V_GS(th) et garantissent un contrôle précis. Le MOSFET CoolSiC 1 200 V G2 est disponible en trois boîtiers qui s’appuient sur les atouts de la technologie Generation 1 pour fournir des solutions avancées pour des systèmes plus optimisés en termes de coûts, efficaces, compacts, faciles à concevoir et fiables. La Generation 2 améliore considérablement les indicateurs clés de mérite pour les topologies à commutation dure/douce, idéales pour toutes les combinaisons courantes d’étages CC-CC, CA-CC et CC-CA.

Les MOSFET CoolSiC™ G2 sont disponibles en deux variantes de boîtier TO-247 à 4 broches. L’utilisateur peut choisir entre un boîtier TO-247 standard à 4 broches et un boîtier TO-247 HC à 4 broches en fonction des exigences. Le boîtier TO-247 à 4 broches est doté d’une ligne de fuite accrue entre les broches critiques et permet une soudure à vague plus fluide et une réduction des pertes de rendement de la carte. Les PINS standardisées sont compatibles avec la majorité des offres du marché.

Le boîtier discret 1 200 V TO-263-7 (D2PAK-7L) CoolSic™ est adapté aux applications haute puissance et conçu pour des MOSFET à faible résistance de conduction et commutation rapide. Le boîtier offre une distance d’isolement et de dégagement de 7 mm et minimise l’effort d’isolation dans la conception du PCB.

Le MOSFET discret 1 200 V CoolSiC ™ G2 dans Q-DPAK offre un coût système réduit en permettant un assemblage plus facile avec des performances thermiques exceptionnelles. Les dispositifs refroidis par le dessus permettent une conception de PCB plus optimisée par rapport aux solutions refroidies par le dessous, ce qui réduit les effets des composants parasites et des inductances parasites. Cela offre également des capacités de gestion thermique améliorées. Le boîtier Q-DPAK refroidi par le dessus est conçu pour une utilisation large dans les applications industrielles. Le boîtier Q-DPAK est disponible en MOSFET à double demi-pont et commutateur unique.

Caractéristiques

V_DSS = 1 200 V à T_vj = +25 °C
Pertes de commutation ultra-faibles
Large plage de VGS maximale de -10 V à 25 V
Exploitation en surcharge jusqu’à T_vj = +200 °C
Temps de résistance au court-circuit de 2 µs

Une tension de grille d’extinction de 0 V peut être appliquée
Diode de corps robuste pour commutation dure
.Technologie d’interconnexion XT pour des performances thermiques de premier ordre
