Infineon Technologies Contrôleurs EZ-USB™ SX3 CYUSB301x
Les contrôleurs EZ-USB™ SX3 CYUSB301x d'Infineon Technologies sont des contrôleurs périphériques SuperSpeed configurables fournissant des caractéristiques intégrées et flexibles. Le SX3 CYUSB301x dispose d'une interface parallèle entièrement configurable (interface générale configurable) qui peut se connecter à n'importe quel ASIC, ISP, capteur d'image ou FPGA qui prend en charge des interfaces PEPS esclaves ou vidéo.
Les contrôleurs SX3 EZ-USB CYUSB301x d'Infineon intègrent les couches physiques (PHY) USB 3.2 Gén 1 et USB 2.0 et un microprocesseur ARM926EJ-S 32 bits pour un traitement de données puissant et pour construire des applications personnalisées. L'architecture met en œuvre un transfert de données de 375 Mbit/s de l'interface configurable générale à l'interface USB.
Caractéristiques
- Intégration de bus série universel (USB)
- Les périphériques USB 3.2, Gén. 1 et USB 2.0 sont conformes au cahier des charges USB 3.2 révision 1.0
- PHY SuperSpeed 5 Gbit/s conforme à l'USB 3.2 Gén. 1
- 3 points de terminaison physiques
- Prend en charge UVC, UAC et le protocole de classe fournisseur USB
- Interface configurable générale
- Prend en charge jusqu'à 100 MHz
- Bus de données 8, 16, 24 et 32 bits
- Prend en charge le PEPS esclave, l'interface de caméra parallèle
- UCT / CPU 32 bits
- Cœur ARM926EJ avec fonctionnement à 200 MHz
- SRAM intégrée 512 ko
- Connectivité supplémentaire aux périphériques suivants
- Flash de démarrage SPI
- Esclaves I2C à 100 Hz/400 kHz/1 MHz
- Fréquences d'entrée d'horloge sélectionnables
- 19,2 MHz, 26 MHz, 38,4 MHz et 52 MHz
- Prise en charge d'entrée à quartz 19,2 MHz
- Ultra-faible puissance en mode de mise hors tension du cœur
- Moins de 60 µA avec VBATT activé et 20 µA avec VBATT désactivé
- Domaines de puissance indépendants pour le cœur et les E/S
- Fonctionnement du cœur à 1,2 V
- Fonctionnement SPI de 1,8 V à 3,3 V
- Fonctionnement I2C de 1,2 V à 3,3 V
- Matrice de grille à billes (BGA) sans Pb à 121 billes, 10 mm x 10 mm, pas de 0,8 mm
- Utilitaire de configuration EZ-USB SX3 pour la configuration du SX3
- Fonctionne sur Windows, macOS, Linux
- Exemples de configurations pour le capteur d'image, le récepteur HDMI et les applications de données
- Prend en charge la programmation du SX3 et configure le FPGA
- Prend en charge la fusion de la configuration FPGA avec la configuration SX3 et le stockage dans une seule mémoire flash SPI
- Kit de développement SX3 disponible pour un prototypage rapide
- Kit de carte de capture HDMI vers USB3 tiers disponible auprès d'un partenaire de conception de Cypress
Applications
- WebCAM USB
- Caméras de transmission de documents
- Systèmes de visioconférence
- cartes d’interface de caméra USB vers une transmission différentielle basse tension (LVDS)
- Cartes de capture vidéo USB HDMI
- Cartes de capture vidéo USB SDI
- Matériel de test et de mesure
- Caméras de surveillance
- Dispositifs d'imagerie médicale
- Caméras industrielles
- Analyseurs logiques USB
- Oscilloscopes USB
- Enregistreurs de données USB
- Systèmes d'acquisition de données USB
- Caméras temps de vol (TOF) USB
Kit associé
Infineon Technologies Kit d'exploration SuperSpeed EZ-USB™ SX3 CYUSB3KIT - 004
Plateforme de démonstration et de développement pour les contrôleurs USB SuperSpeed SX3.

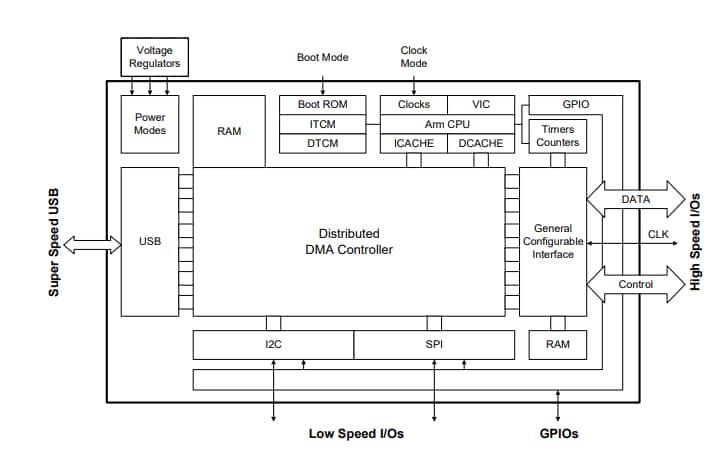

Schéma fonctionnel
