Infineon Technologies CI pilotes de grille isolés renforcés EiceDRIVER™
Les CI pilotes de grille isolés renforcés EiceDRIVER d'Infineon Technologies sont des CI pilotes de grille isolés à canal double conçus pour piloter des MOSFET SiC et Si et des commutateurs de puissance HEMT GaN. Ces composants sont disponibles en boîtier DSO avec une ligne de fuite entrée-sortie de 8 mm et fournissent un isolement renforcé utilisant la technologie de transformateur sans noyau (CT) sur puce.
Les variantes 2EDRx259X et 2EDRx258X d'Infineon dans un boîtier DSO à 14 broches fournissent une ligne de fuite canal-à-canal accrue. Les 2EDRx259X et 2EDRx258X sont idéaux pour les applications avec une tension de bus plus élevée ou des degrés de pollution plus élevés et, en général, peuvent faciliter le routage du circuit imprimé. Toutes les versions offrent une protection contre les courants traversants (STP) et une fonctionnalité de contrôle du temps mort (DTC) en option. Cette fonctionnalité permet le fonctionnement en tant que pilote de grille à canal double côté bas, canal double côté haut ou demi-pont avec un temps mort configurable. Avec une excellente immunité transitoire en mode commun (CMTI), une faible déviation entre pièces et une propagation rapide du signal, les CI pilotes de grille isolés renforcés EiceDRIVER sont exceptionnels pour une utilisation dans les systèmes de conversion d'énergie à commutation rapide.
Caractéristiques
- Pilote de grille isolé à 2 canaux pour MOSFET Si et SiC et commutateurs de puissance HEMT GaN
- Propagation entrée-sortie rapide (38 ns) avec une excellente stabilité (+9/-5 ns)
- Étage de sortie fort de 5 A/9 A source/dissipateur
- Verrouillage de sortie rapide pour VDDA/B < UVLO
- Temps de récupération UVLO rapide (< 2 μs)
- 4 options UVLO VDDA/B de 4 V, 8 V, 12 V, 15 V
- CMTI of >150V&solns
- Disponible en boîtier DSO de 7,623 mm à 16/14 broches
Applications
- Serveur, SMPS télécoms
- Chargeurs EV non embarqués
- Moteurs et outils électriques basse tension
- Micro-onduleurs solaires, optimiseurs solaires
- Alimentations industrielles (SMPS, ASI résidentielles)
Comparaison des pièces
Schéma d'application

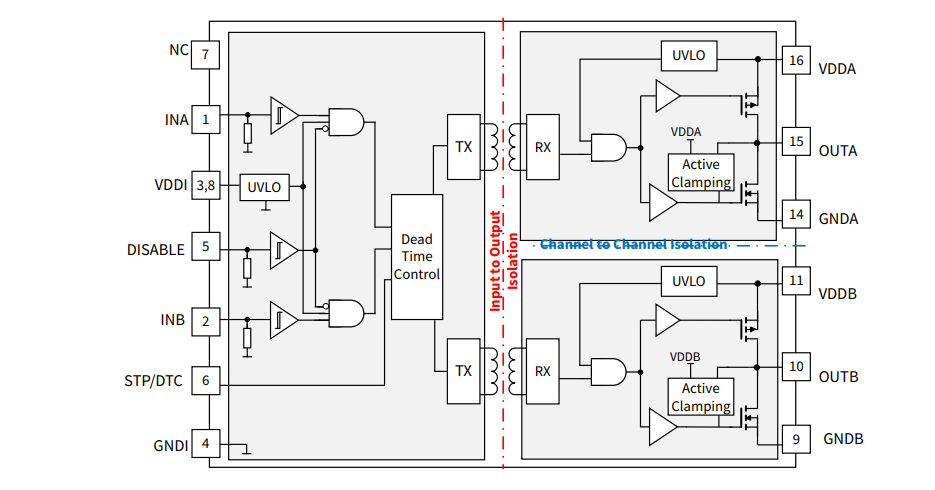

Schéma fonctionnel
