Infineon Technologies Carte d'évaluation EVAL-2EP130R-PR
La carte d’évaluation EVAL-2EP130R-PR d’Infineon Technologies comprend une redressement de crête à double sortie et une tension de sortie personnalisable pour les MOSFET et IGBTs. Toutes les variantes de produits 2EP1xx sont compatibles avec les broches et peuvent être utilisées avec des paramètres de configuration correspondants dans des conceptions spécifiques au client. Le CI de pilote de transformateur EiceDRIVER 2EP130R est pré-assemblé sur la carte d’évaluation pour l’évaluation complète des caractéristiques. La carte d’évaluation fournit toutes les connexions d’alimentation, de charge et de signal nécessaires.
Caractéristiques
- Carte d’évaluation pour 2EP1xxR - CI de transformateur en pont complet 20 W, 5 V
- Large plage d’alimentation d’entrée de 5 V à 20 V
- Puissance de sortie pouvant atteindre 5 W (selon le rapport cyclique)
- Rails d’alimentation doubles de sortie isolée avec topologie de redressement de crête et rapport de tension de sortie réglable du rapport cyclique
- Large plage de fréquence de fontionnement de 50 kHz à 695 kHz en utilisant l’oscillateur interne ou une modulation de largeur d’impulsion (MLI) externe
- Seuil de surintensité réglable
- Protection contre les courts-circuits de la puissance de sortie
- Protection contre la surchauffe
- Sortie de statut RDY pour une exploitation normale
- Trois options de transformateur incluses
- WE 750319375 : TTR = 1,25:1, avec VDD= 15 V, CC = 33 % fournit +15/-7,5 V pour les IGBTs
- WE 750319376 : TTR = 1,5:1, avec VDD= 15 V, CC = 22 % fournit +15/-4 V pour les MOSFET SiC
- WE 750319377 : TTR = 1,4:1, avec VDD= 15 V, CC = 14 % fournit +18/-2,5 V pour les MOSFET SiC
- Dimensions de 90 mm x 37 mm
Applications
- Systèmes HVAC commerciaux
- Systèmes de stockage d'énergie
- Chargement des véhicules électriques
- Contrôle et entraînements à moteur industriels
- Photovoltaïque
Caractéristiques techniques
- Plage de tension d’alimentation de fonctionnement de 5 V à 22 V
- Plage de tensions de sortie de ±35 V maximum
- Rapport d’entrée à sortie maximal de ±800 V entre les rails de sortie
- Plage de courant de sortie maximale de 2 mA à 400 mA
- Signal de contournement
- Plage de tension de 0 V à 5,5 V
- Gamme de fréquences de 50 kHz à 695 kHz

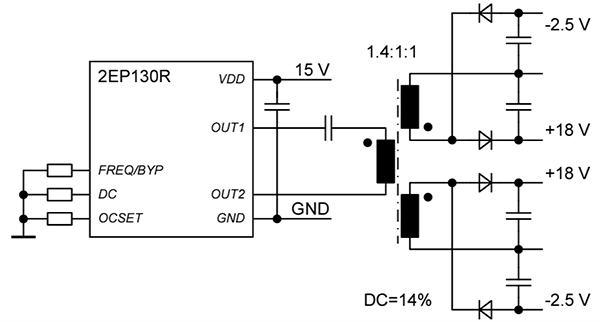

Schéma simplifié
Produits associés
Infineon Technologies CI pilote transformateur EiceDRIVER™
Circuits intégrés pilote de transformateur à pont complet dans un boîtier compact à broches TSSOP8.
Publié le: 2024-11-26
| Mis à jour le: 2024-12-13
