Infineon Technologies Carte d'évaluation EVAL_AUDAMP24

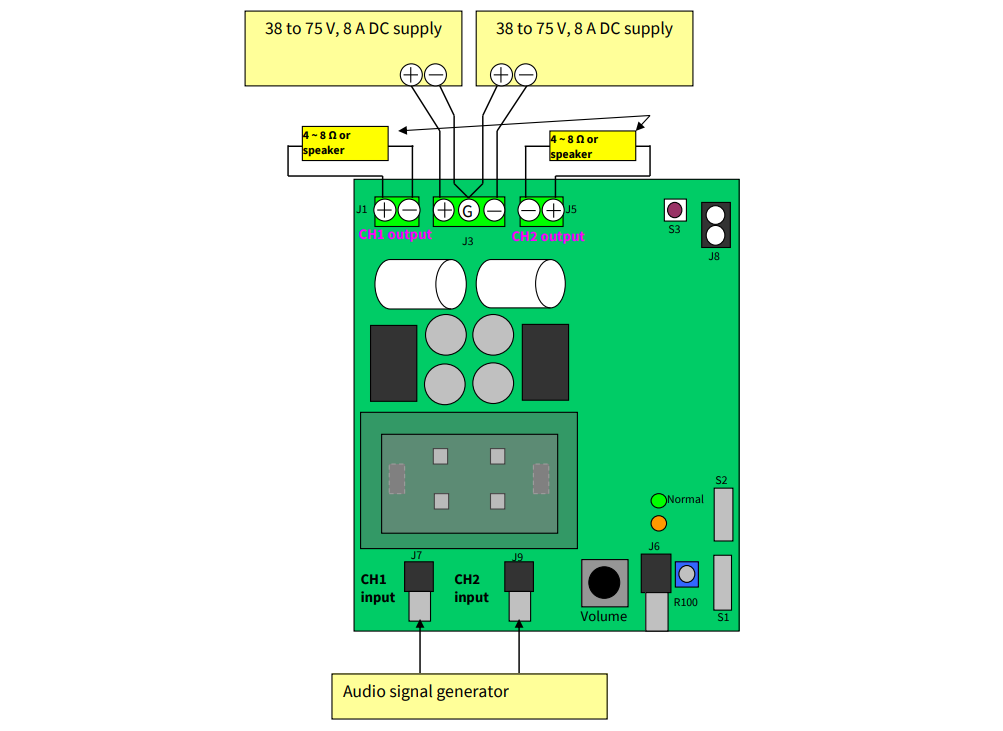

La carte d’évaluation EVAL_AUDAMP24 d'Infineon est un amplificateur de puissance audio de classe D demi-pont 225 W/canal (4 Ω à ±43 V) ou 250 W/canal (8 Ω à ±63 V) à deux canaux pour les systèmes audio Hi-Fi. La carte EVAL_AUDAMP24 démontre l’utilisation du transistor au nitrure de gallium CoolGaN™ et du CI contrôleur IRS20957S, mettant en œuvre des circuits de protection et concevant une disposition PCB optimale. Cette disposition optimale met en œuvre l’HEMT e-mode CoolGaN IGT40R070D1 E8220, 400 V.

La conception à deux canaux est évolutive en termes de puissance et de nombre de canaux. La conception de référence est facile à utiliser et comprend toutes les alimentations d’entretien nécessaires.

Caractéristiques

Puissance de sortie
- 225 W x 2 canaux (1 % THD+N, 4 Ω à ±43 V)
- 250 W x 2 canaux (1 % THD+N, 8 Ω à ±63 V)
Caractéristiques de protection multiples
- Protection contre les surintensités (OCP), transistors CoolGaN côté haut et côté bas
- Protection contre les surtensions (OVP)
- Protection contre les sous-tensions (UVP), transistors CoolGaN côté haut et côté bas
- Protection contre la surchauffe (OTP)
Modulateur PWM, topologie demi-pont auto-oscillante avec synchronisation d’horloge optionnelle

Applications

Amplificateurs Hi-Fi
Récepteurs A/V
Home cinéma

Haut-parleurs alimentés
Amplificateurs d'instruments de musique

Topologie

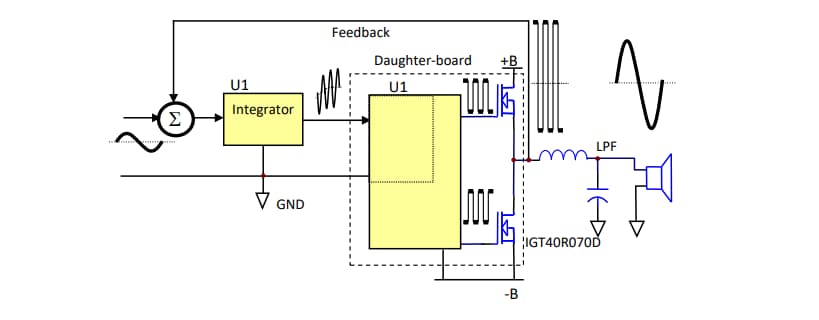

La topologie auto-oscillante EVAL_AUDAMP24 se compose des blocs fonctionnels essentiels suivants
• Intégrateur frontal
• Comparateur PWM
• Redresseurs de niveau
• Pilotes de grille et HEMT CoolGaN
• LPF de sortie
