Infineon Technologies Kit de commande moteur MOTORCONTROLKIT_12V

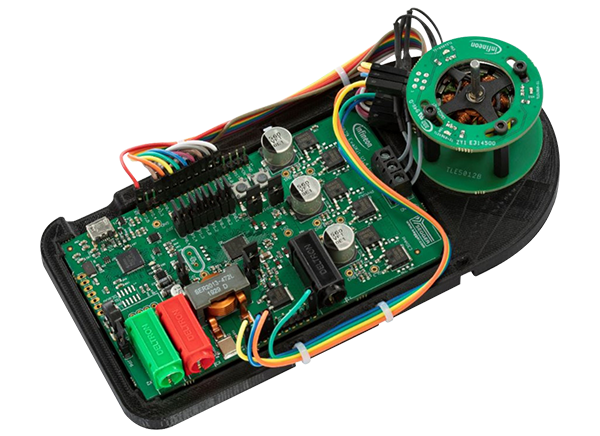

Le kit de commande de moteur MOTORCONTROLKIT_12V d'Infineon Technologies est un kit prêt à l'emploi contenant des capteurs de puissance MOTIX™ intégrés et des capteurs XENISV™. Le kit MOTORCONTROLKIT_12V est conçu pour permettre le prototypage et l'évaluation rapides d'applications de commande de moteur basse tension telles que pompes et ventilateurs auxiliaires ou autres moteurs à courant continu sans balai (BLDC) basse tension triphasés.

Le kit de commande de moteur MOTORCONTROLKIT_12V d'Infineon se compose des composants TLE9879QXA40, TLE5012B-E1000 et TLE4968-1L.

Le composant TLE9879QXA40 est un pilote de moteur triphasé de type système sur puce (SoC) et solution à puce unique, qui fait partie du CI de puissance MOTIX™. Il intègre un microprocesseur industriel normalisé à cœur Arm® Cortex®-M3, un émetteur-récepteur LIN, un pilote de pont et une alimentation, et permet de mettre en œuvre des algorithmes de commande de moteur avancés tels que la régulation orientée en fonction du champ (field-oriented control, FOC) sans capteur.

Le TLE5012B-E1000 est un capteur angulaire 360° qui détecte l'orientation d'un champ magnétique. La détection est obtenue en mesurant les composantes angulaires sinus et cosinus à l'aide d'éléments magnétorésistifs géants intégrés (iGMR) monolithiques. Ces signaux bruts (sinus et cosinus) sont ensuite traités de façon numérique en interne pour calculer l'orientation angulaire du champ magnétique (aimant).

Le TLE4968-1L est un commutateur à effet Hall intégré pour applications de haute précision. Les caractéristiques exceptionnelles de ce capteur sont sa capacité en termes de tension d'alimentation, sa plage de température de fonctionnement et la stabilité en température des seuils magnétiques.

Caractéristiques

KIT EVALKIT TLE9879
- Pont N-MOS triphasé
- Shunt unique sur le chemin à la masse (GND)
- Réseau LIN intégré (à l'intérieur du composant)
- Port Com virtuel via J-Link
- LED de débogage et
- Débogueur J-Link Segger intégré à la carte
TLE5012B
- Mesure angulaire sur 360° avec compte-tours et mesure de la vitesse angulaire
- Valeur angulaire absolue sur 15 bits (résolution de 0,01°)
- Erreur angulaire maximale de 1,0° pendant toute la durée de vie du composant et sur sa plage de température entière
- Interface SSC bidirectionnelle jusqu'à 8 Mbit/s
- Interfaces programmables : IIF, PWM, mode commutateur Hall, SPC
- Prend en charge les niveaux d'intégrité de sécurité (SIL)

TLE4968-1L
- Tension d'alimentation de fonctionnement : 3,0 V à 32 V
- Peut fonctionner à partir d'une alimentation non régulée
- Supporte les surtensions jusqu'à 42 V sans résistance externe
- Compensation active des erreurs
- Faible gigue (0,35 μs std)
- Grande stabilité des seuils magnétiques
- Des LED montées sur la carte de circuit imprimé permettent de mieux visualiser les événements de commutation
