Infineon Technologies Microcontrôleurs de contrôle PSOC™
Infineon Technologies PSOC™ Control family microcontrollers from Infineon are the next-generation MCUs developed specifically for motor control applications. Using real-time control with Arm® Cortex®- M33 this high-performance microcontroller family enables designers to deliver the market innovations that customers expect from their next-generation devices. The PSOC™ Control enables designers to innovate industrial products with next-generation technology. Utilizing differentiating peripherals to adapt Wide-Bandgap (WBG), integrated features to reduce system BOM costs, advanced security and safety with PSA Certified™ Level 2, and ready-to-use code examples and development tools supported in the ModusToolbox™ software suite. This latest family of microcontrollers will increase performance and efficiency for the next generation of motor control products.
Le microcontrôleur PSOC™ Control est doté d'un CAN haute performance et d'un accélérateur CORDIC intégré. Avec un véritable échantillonnage synchrone "au ralenti" de jusqu'à 16 signaux analogiques à partir du CAN à cœur unique, il est possible d'obtenir des résultats jusqu'à 25 % plus rapides sans aucune gigue d'échantillonnage. L'accélérateur CORDIC peut désactiver le CPU et augmenter la puissance de calcul pour les tâches critiques en temps réel telles que les algorithmes de commande de moteur sur le terrain. En outre, le modulateur de largeur d'impulsion programmable TCPWM (Timer/Counter Pulse-Width Modulator) dispose d'un bloc MOTIF (Motion Interface) qui peut être utilisé pour communiquer des signaux de commande de moteur. Cette combinaison unique de puissance et de performance permettra de commercialiser la prochaine génération de solutions industrielles.
Pour permettre une variété d'applications avec des solutions optimisées, Infineon propose la gamme de produits PSOC Control C3M, qui est spécifique aux applications de contrôle de moteur. La gamme comprend des produits dans les familles Entry (meilleur rapport qualité-prix) et Main Line (plus de fonctionnalités et hautes performances).
Caractéristiques
- Microcontrôleur basé sur Arm® Cortex® M33 monocœur 32 bits à hautes performances et faible puissance avec processeur de signal numérique (DSP), unité à virgule flottante (UVF) et fonctions de sécurité de pointe
- Sous-système analogique programmable hautes performances (HPPASS)
- CAN SAR 12 Msps 12 bits avec échantillonnage parallèle inactif de jusqu'à 16 canaux analogiques
- Cinq comparateurs avec CNA 10 bits intégré <10 ns et générateur de pente
- Périphériques de contrôle en temps réel
- Ordinateur numérique de rotation de coordonnées (CORDIC)
- Modulateur à largeur d'impulsion avec compteur/minuteur (MLICM) 16 x 16 bits et 4 x 32 bits prenant en charge un modulateur à largeur d’impulsion haute résolution (HRPWM) < 80 ps
- Flexibilité de routage améliorée avec une unité de multiplexage à déclenchement combinatoire
- Jusqu’à six SCB et deux interfaces de communication CAN FD (une prenant en charge 8 Mbps)
- Flash de lecture et écriture simultanées de 256 ko avec prise en charge d'un conducteur de masse
- Modes de fonctionnement à faible puissance jusqu’à 300 nA : veille, veille prolongée (trois modes) et hibernation
- Jusqu’à 50 GPIO avec modes d’entraînement, forces et vitesses de balayage programmables, jusqu’à 28 broches prennent en charge une logique programmable d’E/S intelligente et jusqu’à 16 broches analogiques dédiées
- Sécurité certifiée PSA L2, partitionnement et protection flash configurables
- Des bibliothèques de test de sécurité conformes classe B et SIL 2 sont disponibles
- Plage d’alimentation de 1,71 V à 3,6 V
- Plage de température ambiante de -40 °C à +105 °C
- Options de boîtier VQFN-48, E-LQFP-48, VQFN-64, E-LQFP-64 et E-LQFP-80
- Produit vert sans halogène, sans plomb

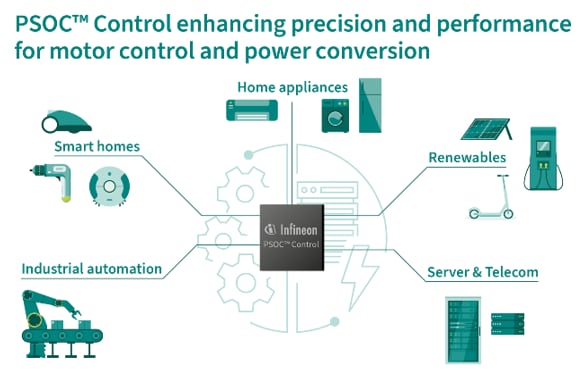

Applications
- Contrôle moteur dans les outils électriques, les appareils électroménagers, les entraînements industriels, les véhicules électriques légers, la robotique et les drones
- Contrôle d’alimentation numérique dans les applications d’alimentation en mode commuté (SMPS) et PFC pour l’éclairage LED, les chargeurs de véhicules électriques, les onduleurs solaires, les serveurs et les alimentations de PC
- Applications de conversion d'énergie et de contrôle moteur basées sur des technologies à large bande interdite (p. ex., SiC et GaN)
Vidéos

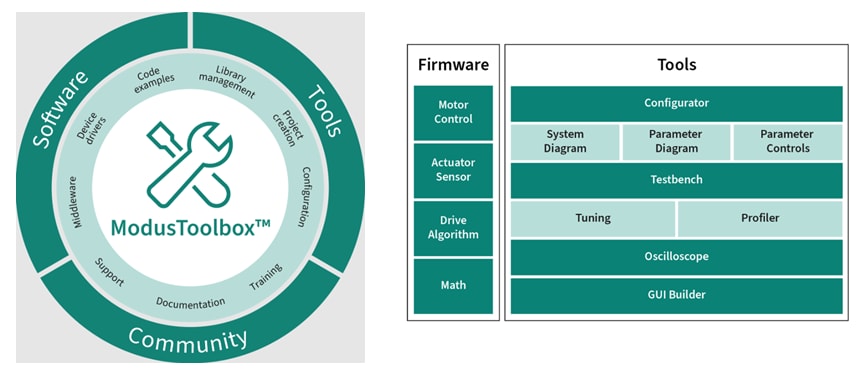

SOFTWARE ENABLEMENT
The PSOC™ Control is supported in ModusToolbox™ Software, a modern, extensible development ecosystem consisting of development tools, libraries, and embedded runtime assets.
The ModusToolbox™ Industrial technology pack installs the ModusToolbox™ Motor Suite, a comprehensive software solution designed to simplify and accelerate the development of motor control systems. With its intuitive interface and robust features, the Motor Suite provides a seamless experience for engineers and developers to design, test, and optimize motor control applications.
Présentation générale
Kits d'évaluation
Infineon Technologies PSOC™ Control C3M5 Kit de contrôle de moteur
Propose une carte de contrôle de moteur C3M5 conçue pour développer des solutions de contrôle de moteur.
