Infineon Technologies Carte de référence REF_TW_ILD8150E_60V_1A

La carte de référence REF_TW_ILD8150E_60V_1A Infineon Technologies est idéale pour les conceptions professionnelles de moyenne puissance avec un haut rendement, une atténuation hybride minimale de 0,5 % et une luminosité de grande qualité pour les pilotes de LED blancs réglables.

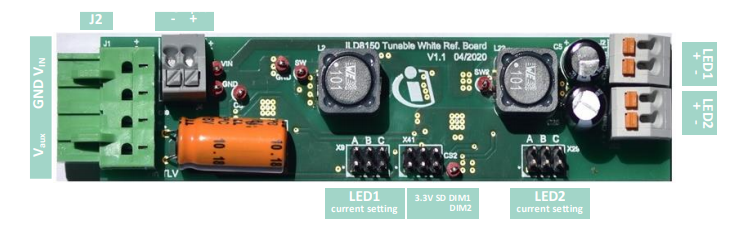

La carte de référence REF_TW_ILD8150E_60V_1A Infineon est basée sur le CI pilote de LED ILD8150E 80 V et se compose de deux canaux identiques et d'une alimentation auxiliaire 3,3 V. La carte de référence assure une luminosité de qualité grâce à des condensateurs électrolytiques de sortie pour un courant de sortie lisse. Un condensateur électrolytique et un LDO sont utilisés pour fournir une alimentation lisse de 3,3 V et jusqu'à 60 mA pour le circuit de commande de variation (p. ex., un microcontrôleur). La carte dispose de deux canaux fonctionnant à des fréquences jusqu'à 500 kHz avec un courant de sortie réglable de 250 à 1 500 mA. La carte comprend également un connecteur qui fournit une tension de 3,3 V, des entrées de variation des canaux et une broche d'arrêt standard, pour placer les convertisseurs Buck en mode veille.

Caractéristiques

Tension d'entrée jusqu'à 80 V
MOSFET intégré pour un courant de sortie maximal de 1,5 A
Précision de courant ±3 %

Variation analogique jusqu'à 12,5 % et variation PWM de 12,5 % à 0,5 %
Démarrage progressif, Verrouillage de sous-tension (UVLO), limitation de courant, arrêt à faible puissance
