Infineon Technologies Démonstrateur de commutateur de batterie intelligent DEMO_BATT_SW_V3
Le démonstrateur de commutateur de batterie intelligent DEMO_BATT_SW_V3 d'Infineon est une déconnexion de batterie électronique à courant fort, combinant des MOSFET sans broches TO ultra-faible Ω avec une technologie de carte de circuit imprimée Inlay innovante. Le démonstrateur DEMO_BATT_SW_V3 dispose d’une faible résistance borne-à-borne, d’un refroidissement passif minimal via une borne ou un câble et d’une conception compacte prête à l’emploi.
Le démonstrateur de commutateur de batterie intelligent DEMO_BATT_SW_V3 est idéal pour remplacer les commutateurs de déconnexion de batterie pyroélectriques, les arrêts de courant de défaillance réarmables et un commutateur de sécurité de charge à courant élevé.
Caractéristiques
- Capacité de courant statique de 250 A (36 k∆t)
- Prend en charge les courants de crête du démarreur jusqu'à 1 800 A
- Résistance à l’état passant standard très faible 0,112 mΩ (borne à borne)
- Dispose d'un IPLU300N04S4-R8 en TOLL soudé par diffusion
Applications
- Remplacement des commutateurs de déconnexion de batterie pyroélectriques (SBK)
- Arrêt du courant de défaillance réarmable (électromigration, corrosion)
- Interrupteur de sécurité pour charges à courant élevé (direction assistée électrique, ventilateur de moteur, commande de châssis)
- Optimisation du courant de repos (stationnement, transport, utilisation saisonnière)
- Réseaux d'alimentation partielle (recharge de véhicules électriques, vie/travail dans la voiture)
Produits associés
Infineon Technologies 20V to 40V N-Channel Automotive MOSFETs
AEC-Q101 qualified MOSFETs for automotive applications, available in a wide range of package types.
Ressources supplémentaires
Schéma du système de distribution d'alimentation

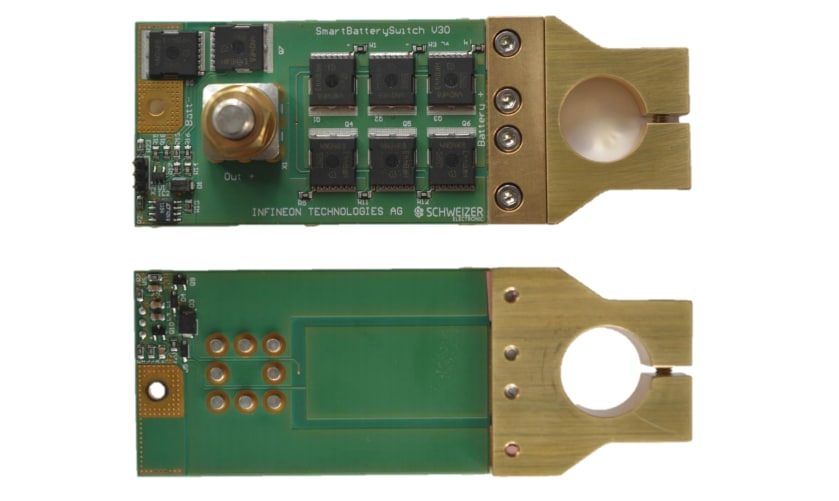

Vue avant et arrière
Publié le: 2020-03-03
| Mis à jour le: 2024-10-08
