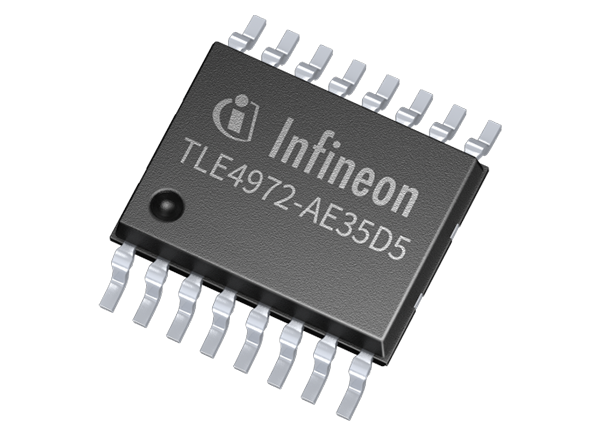

Infineon Technologies Capteur de courant magnétique sans noyau XENSIV™ TLE4972
Le capteur de courant sans noyau magnétique XENSIV™ TLE4972 d'Infineon Technologies intègre un signal de capteur analogique proportionnel au courant mesuré et deux broches de détection de surintensité rapide. Le TLE4972 est robuste contre les champs parasites avec le principe de mesure différentielle et il est idéal pour les mesures sensibles aux CEM actuelles.
Le TLE4972 analogique numériquement assisté d'Infineon fournit une stabilité supérieure sur le plan de la température et de la durée de vie grâce à la compensation propriétaire des contraintes numériques et de la température, ainsi qu'à la technologie Hall robuste. La conception de capteur sans noyau du capteur magnétique évite les effets indésirables tels que la saturation et l'hystérésis, qui proviennent généralement de capteurs utilisant des noyaux de fer pour la concentration de flux.
Selon l'élément de sécurité AEC Q100 et ISO 26262, le capteur est homologué hors contexte pour les exigences de sécurité jusqu'à ASIL B. Ces exigences prennent en charge des applications de sécurité critiques telles que les onduleurs de traction et les commutateurs principaux de batterie.
Le capteur est disponible en boîtier PG-TDSO-16 adapté à une utilisation dans les applications 48 V et haute tension en raison de son concept de rail de courant externe.
Caractéristiques
- Détection de courant CC et CA, évolutive et de haute précision
- Erreur de sensibilité très faible sur la température et la durée de vie
- Excellente stabilité de décalage par rapport à la température et la durée de vie.
- Bande passante élevée fournissant un temps de réponse rapide et un délai de phase faible
- Le principe de capteur différentiel assure une suppression supérieure du champ magnétique parasite
- Deux broches de détection de surintensité rapide (OCD) indépendantes avec seuils configurables permettent des mécanismes de protection rapide pour les circuits de puissance (0,7 µs standard)
- Pleine échelle jusqu'à 31 mT pour les applications à courant élevé
- Le petit format permet une faible résistance d'insertion et moins de perte de puissance
- Modes opérationnels de sortie analogique configurables (entièrement différentiels, semi-différentiels ou asymétriques, unidirectionnels et bidirectionnels avec ou sans ratiométricité)
- Tension d'alimentation de 3,1 V à 3,5 V
- Élément de sécurité ISO 26262 hors contexte pour les exigences de sécurité jusqu'à ASIL B
- Différentes solutions de boîtier pour une intégration optimale du système dans différents schémas de câblage
Applications
- Entraînements électriques automobiles
- Entraînements auxiliaires
- Surveillance du courant
- Détection de surcharge et de surintensité
- Transmission automobile
- Interrupteur principal de batterie
- Chargeurs embarqués

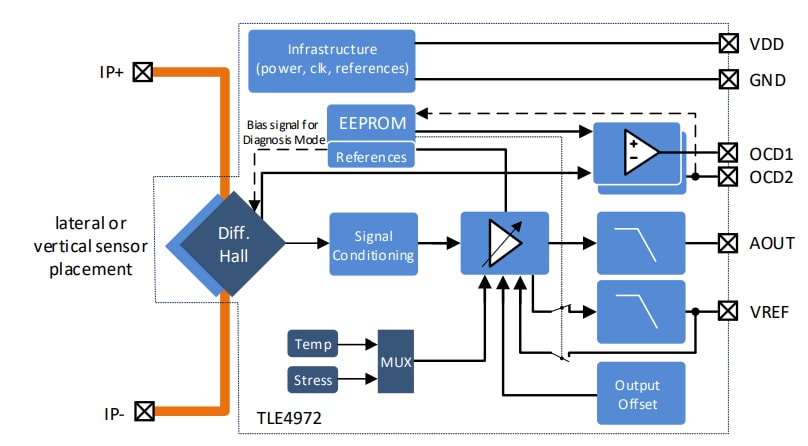

Schéma fonctionnel
Carte associée
Infineon Technologies Carte de référence R 48 V BATT SWITCH10
Démontre un commutateur de protection à courant fort refroidi à l'air jusqu'à 300 A pour les batteries automobiles 48 V.
