Infineon Technologies Circuits intégrés émetteurs de chargement sans fil WLC1125
Les CI émetteur de chargement sans fil hautement intégrés et programmable WLC1125 Infineon Technologies. Ils constituent des contrôleurs émetteurs qui facilitent la conception de solutions conformes avec le Qi moderne standard à la norme Qi moderne permettant efficacité d'énergie plus élevés et un chargement plus rapides. Le WLC1125 prend en charge les profils de chargement Qi2.x, y compris le profil de puissance magnétique (MPP), le profil de puissance de base (BPP) et le profil de puissance étendu (EPP).
De plus, les circuits intégrés émetteurs Infineon WLC1125 prennent en charge des extensions de distribution d'énergie propriétaires. Le WLC1125 est disponible avec un contrôleur de livraison d’alimentation (PD) USB Type-C® intégré et conforme aux caractéristiques techniques. Les dispositifs sont des contrôleurs émetteurprogrammables d'alimentation sans fil pour les applications de chargement de 25 W.
Le WLC1125 inclut des commandes de grilles intégré pour le Buck-Boost et les convertisseurs d'alimentations électriques requis pour les applications émetteurs sans fil Qi2.x. De plus, les circuits intégrés prennent en charge une large plage de tensions d'entrée et offrent de multiples fonctionnalités programmables pour créer des solutions d'émetteurs sans fil distinctes.
Le WLC1125 est un émetteur d’alimentation sans fil hautement programmable et une solution de dissipateur USB-PD intégrée avec un processeur Arm® Cortex®-M0 32 bits sur puce, 128 KB de mémoire flash, 16 KB de RAM et 32 KB de ROM qui permet des changements de configuration pratiques pour la personnalisation et l’ajustement des paramètres essentiels tels que FOD. De plus, le produit incorpore divers périphériques analogique et numérique y compris les minuteurs CAN et PWM. L'inclusion d'un microcontrôleur (MCU) entièrement programmable avec des périphériques analogique et numérique permet une évolutivité de solutions émetteur sans fil.
Caractéristiques
- Permet d’activer un émetteur conforme à Qi2.x
- Contrôleur USB-PD intégré
- Prend en charge la version USB-PD 3.x
- Contrôleur Buck-Boost intégré pour convertisseur VBRG
- Commandes de grilles intégrées pour convertisseur Buck-Boost et convertisseur
- Détection de facteur Q intégrée
- Modulateur FSK intégré
- Large plage de tension d'entrée de 4,5 V à 24 V
- Ports de communication I2C et UART
- Protection contre les Surintensités (OCP) et protection contre les surtensions (OVP)
- Prend en charge la protection contre la surtempérature grâce à un circuit CAN intégré et un capteur de température interne
- Plage de température industrielle étendue de -40 °C à +105 °C
- Boîtier QFN à 68 broches 8 0 mm x 8 0 mm x 0,65 mm et boîtier LD68B EPAD 5,7 mm x 5,7 mm
Applications
- Tablettes de chargement sans fil pour MPP, EPP et BPP
- Haut-parleurs intelligents
- Accessoires portables
- Mobilier et articles domestiques
- Stations d'accueil
- Support de chargement haute vitesse
Associé chargement ICs
Infineon Technologies CI de chargement sans fil
Hautement intégrés et idéaux pour les applications de chargement à 50 W.

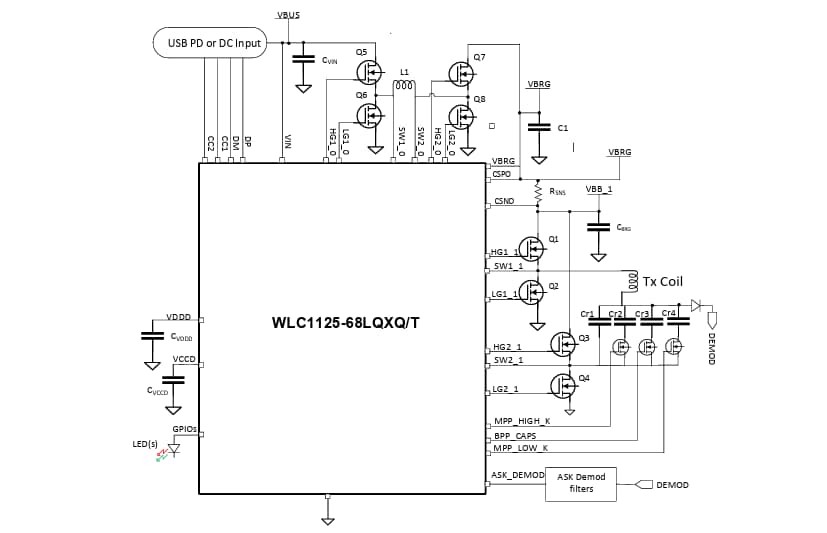

Application standard

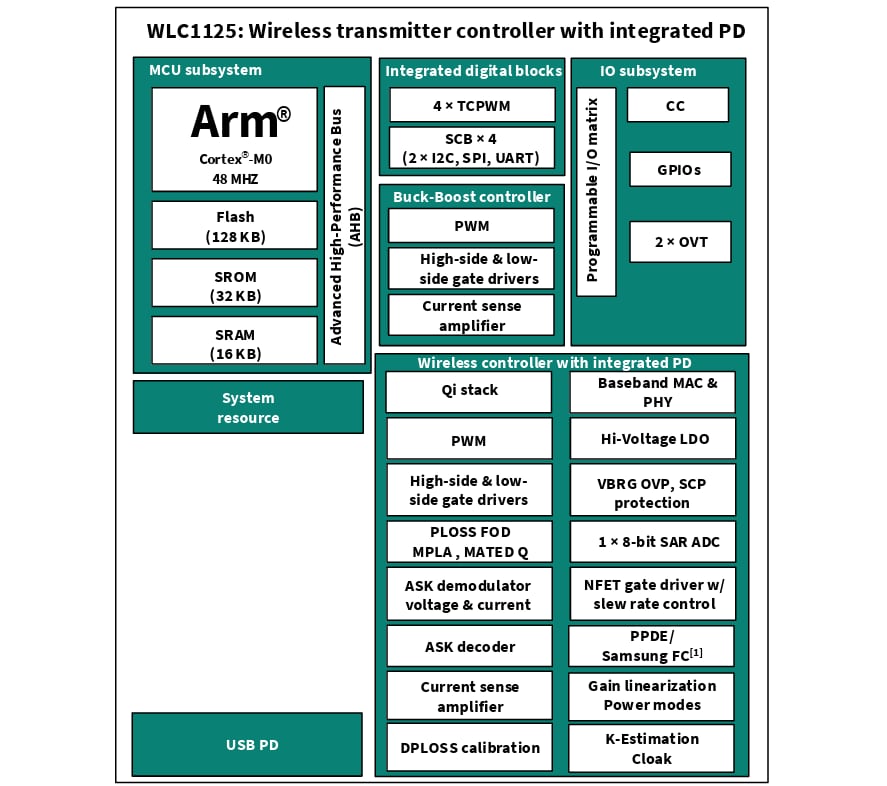

Schéma fonctionnel logique
