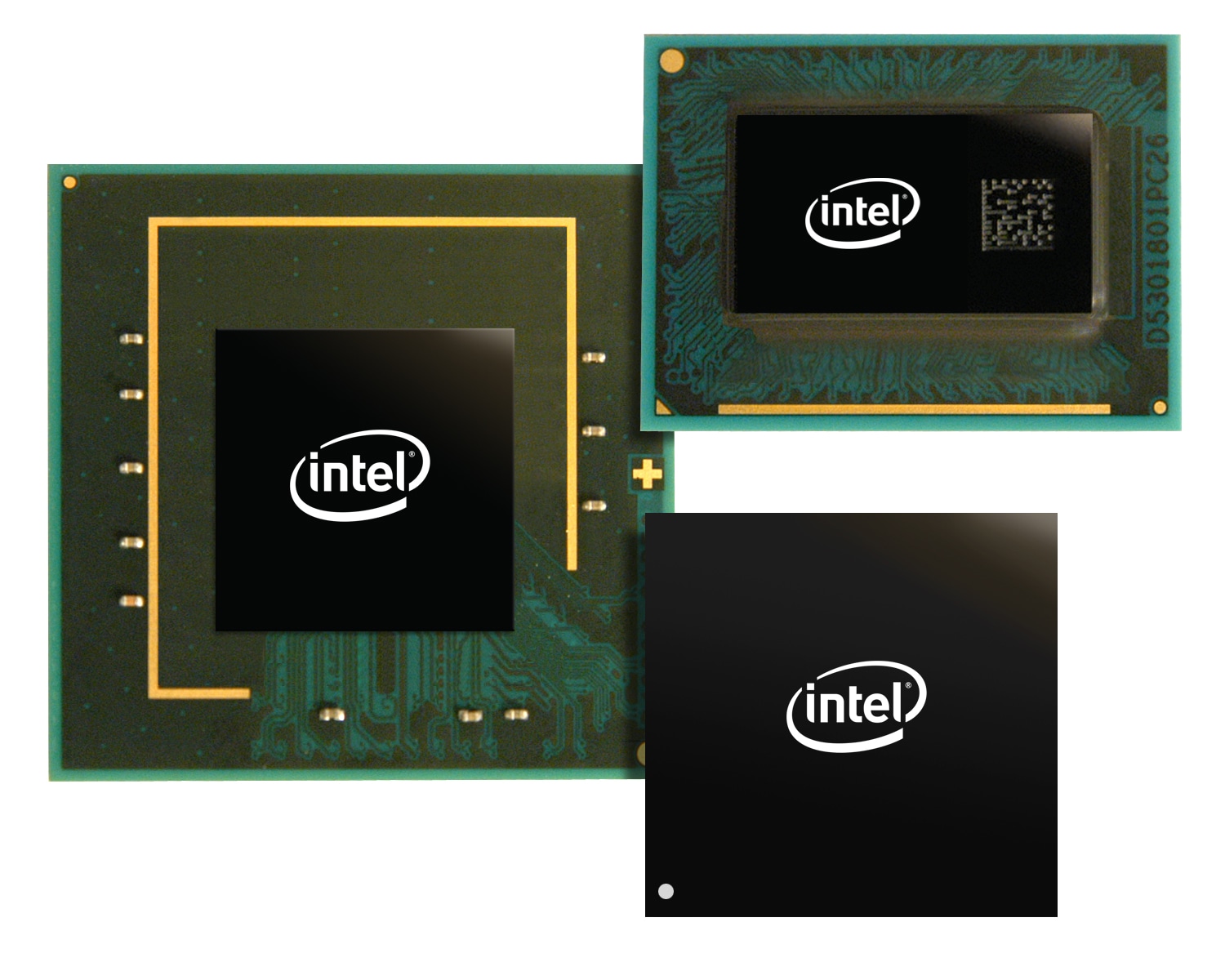

Présentation des chipsets Intel Express
Les chipsets Intel Mobile et Desktop Express fournissent un contrôleur de plate-forme avec une prise en charge étendue des E/S. Le contrôleur de plate-forme PCH Intel relie les processeurs Intel Core à une carte-mère via le Flexible Display Interface (FDI) et le Direct Media Interface (DMI). L'interface d'affichage PCH comprend les toutes dernières technologies d'affichage comme HDMI, DisplayPort, Embedded DisplayPort, Intel SDVO et DVI, ainsi que les technologies d'affichage antérieures. Le PCH fait l'interface avec les ports PCI Express Root et prend en charge la version 2.0 de PCI Express, de même qu'un large éventail de largeurs de port. Le Serial ATA est également pris en charge, de même que l'interface AHCI (Advanced Host Controller Interface), la technologie Intel Rapid Storage et la technologie Intel Smart Response. Des contrôleurs Universal Serial Bus (USB) sont disponibles jusqu'à la version USB 3.0 ainsi qu'un contrôleur Gigabit Ethernet. Une gestion énergétique améliorée est incluse et permet une entrée indépendante des logiciels en état de basse consommation. La technologie AMT (Active Management Technology) est également intégrée. La technologie de virtualisation Intel pour E/S dirigées prend en charge la virtualisation des plates-formes reposant sur des processeurs Intel et permet à plusieurs systèmes d'exploitation et applications de tourner sur des partitions indépendantes, Enfin, un contrôleur audio Intel à haute définition fournit toute une gamme d'entrées et de sorties.
|
| |
Chipsets Intel série 5
Les chipsets Express de la série 5 (précédemment appelés Ibex Peak) prennent en charge les versions en 45 nm et 32 nm de la microarchitecture Intel pour les applications fixes et mobiles. Les chipsets Express de la série 5 ont été les premiers à proposer un modèle à contrôleur de plate-forme (PCH). Ils disposent de l'interface Intel Flexible Display, prennent en charge HDMI (High Definition Multimedia Interface), DisplayPort et DVI. Ils comprennent aussi la technologie antivol d'Intel, PCI Express 2.0, USB 2.0, Serial ATA, eSATA et le 10/100/1000 MAC Intel intégré.
|
|
Spécifications générales
- Options intégrées disponibles
Caractéristiques vidéo
- Écrans pris en charge : 2
Options d'extension
- Version PCI Express : 2.0
- Lignes PCI Express : 8
Caractéristiques E/S
- Version USB : USB 2.0, USB 3.0
- Ports USB : 14
- Nombre total de ports SATA : 6
- Ports SATA 6,0 Gb/s : 2
Caractéristiques du boîtier
- Taille du boîtier : 25 x 25 mm
- Options halogènes basse tension disponibles : voir MDDS
Technologies de pointe
- Technologie de virtualisation Intel pour E/S dirigées (VT-d)
- Technologie Intel Trusted Execution
- Technologie Intel vPro
- Technologie Intel Active Management
- Version Intel AMT : 8.0
- Technologie Intel Anti-Theft
- Technologie Intel Audio HD
- Technologie Intel Rapid Storage
|

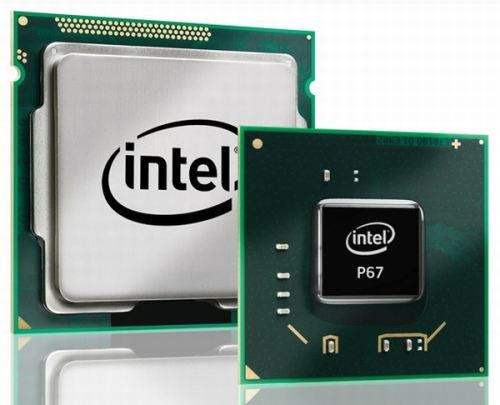

Chipsets Intel série 6
Les chipsets Express de la série 6 (précédemment appelés Cougar Point) prennent en charge la microarchitecture de processeurs Sandy Bridge pour les applications fixes et mobiles. Les chipsets Express de la série 6 disposent du chipset Intel HM65 Mobile Express offrant un contrôleur de plate-forme avec une large prise en charge E/S. Les chipsets Express de la série 6 comprennent PCI Express 2.0, la gestion d'alimentation ACPI, un contrôleur DMA avancé, serial ATA, une interface USB 2.0, Gigabit Ethernet, SMBus 2.0 avec I2C, Intel HD Audio, la technologie Intel Rapid Storage, la technologie Intel Active Management, la technologie de virtualisation Intel pour E/S dirigées, la technologie Intel Trusted Execution, Intel Flexible Display Interconnect, un contrôleur d'horloge intégré, des ports d'affichage (Analog VGA, HDMI, DVI, Displayport 1.1, DisplayPort intégré, SDVO et LVDS), une interface LPC, une interface FWH, SPI, la technologie antivol d'Intel et la prise en charge de JTAG Boundary Scan.
|
|
Spécifications générales
- Options intégrées disponibles
Caractéristiques graphiques
- Sorties graphiques : LVDS, CRT, Display Port, DVI, HDMI, SVDO
- Écrans pris en charge : 2
Options d'extension
- Version PCI Express : 2.0
- Configurations PCI Express : x1, x2, x4
- Lignes PCI Express : 8
Caractéristiques E/S
- Ports USB : 12
- Total de Ports SATA : 6
Caractéristiques du boîtier
- Taille du boîtier : 25 x 25 mm
- Options halogènes basse tension disponibles : voir MDDS
Technologies de pointe
- Technologie Intel Anti-Theft
- Technologie Intel Audio HD
- Technologie Intel Rapid Storage
|

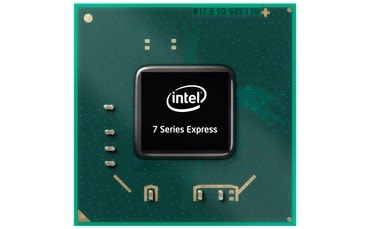

Chipsets Intel série 7
Les chipsets Express de la série 7 (précédemment appelés Panther Point) prennent en charge la microarchitecture de processeurs Ivy Bridge pour les applications fixes ou mobiles. Les chipsets Express de la série 7 disposent d'une vaste prise en charge des E/S. Les chipsets Express de la série 7 comprennent PCI Express 2.0, la gestion d'alimentation ACPI, un contrôleur DMA avancé, serial ATA, une interface USB 2.0 et 3.0, Gigabit Ethernet, SMBus 2.0 avec I2C, Intel HD Audio, la technologie Intel Rapid Storage, la technologie Intel Active Management, la technologie de virtualisation Intel pour E/S dirigées, la technologie Intel Trusted Execution, Intel Flexible Display Interconnect, un contrôleur d'horloge intégré, des ports d'affichage (Analog VGA, HDMI, DVI, Displayport 1.1, DisplayPort intégré, SDVO et LVDS), une interface LPC, une interface FWH, SPI, la technologie antivol d'Intel et la prise en charge de JTAG Boundary Scan.
|
|
Spécifications générales
- Options intégrées disponibles
Caractéristiques graphiques
- Sorties graphiques : LVDS, CRT, Display Port, DVI, HDMI, SVDO
- Écrans pris en charge : 2
Options d'extension
- Version PCI Express : 2.0
- Configurations PCI Express : x1, x2, x4
- Lignes PCI Express : 8
Caractéristiques E/S
- Ports USB : 12
- Nombre total de ports SATA : 6
Caractéristiques du boîtier
- Taille du boîtier : 25 x 25 mm
- Options halogènes basse tension disponibles : voir MDDS
Technologies de pointe
- Technologie Intel Anti-Theft
- Technologie Intel Audio HD
- Technologie Intel Rapid Storage
|
|
Descriptif du produit
Chipset mobile HM55
