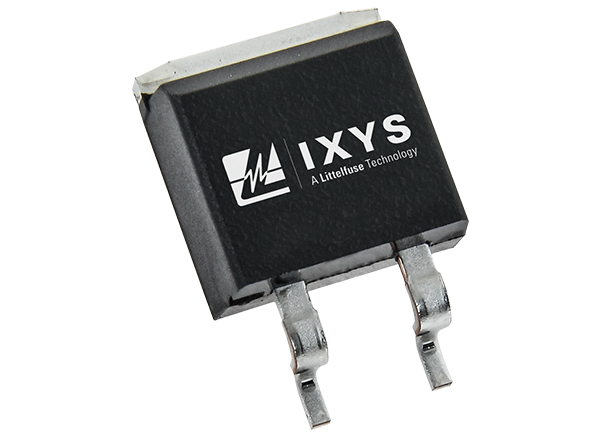

IXYS IGBT BiMOSFET™ à conduite inversée IXBx14N300HV
Les IGBT BiMOSFET™ à conduite inversée IXBx14N300HV d'IXYS combinent les forces des MOSFET et des IGBT. Ces composants à haute tension sont idéaux pour un fonctionnement en parallèle en raison du coefficient de température positif de sa tension de saturation et de la chute de tension directe de sa diode intrinsèque. Les diodes de corps intrinsèque « libres » des IGBT BiMOSFET IXBx14N300HV servent de diode de protection, fournissant un chemin alternatif pour le courant de charge inductive pendant l'arrêt du dispositif, empêchant les tensions transitoires Ldi/dt élevées d'endommager le dispositif.
En utilisant les IGBT BiMOSFET IXBx14N300HV, les concepteurs de puissance peuvent éliminer la multiplicité de dispositifs parallèles à tension plus faible et courant nominal plus faible, réduisant ainsi le nombre de composants de puissance requis et simplifiant leurs circuits de commande de grille associés. Cela se traduit par une conception de système beaucoup plus simple avec un coût réduit et une fiabilité améliorée.
Caractéristiques
- Diode de corps intrinsèque « libre »
- Économise de l'espace en éliminant plusieurs dispositifs série-parallèles à tension plus faible et courant nominal plus faible
- Densité de puissance élevée
- Fonctionnement haute fréquence
- Pertes de conduction faibles
- La grille MOS s'allume pour simplifier le pilotage
- Isolation électrique de 4000 V
- Exigences de commande de grille faibles
Applications
- Alimentations à découpage et à résonance
- Alimentation sans interruption (ASI)
- Générateurs laser
- Circuits de décharge de condensateur
- Interrupteurs CA
Caractéristiques techniques
- Tension collecteur-émetteur de 3000 V (VCES)
- Tension collecteur-grille de 3000 V (VCGR)
- Tension grille-émetteur de ±20 V (VGE)
- Courant collecteur de ±38 A à +25 °C (IC25)
- Courant de fuite grille de ±100 nA (IGE)
- Courant collecteur de ±14 A à +110 °C (IC110)
- Tension de saturation collecteur-émetteur de 2,7 V (VCE(sat))
- Durée de résistance aux courts-circuits de 10 μs (tsc)
- Dissipation de puissance collecteur de 200 W (pC)
- Plage de température de jonction de -55 °C à +150 °C

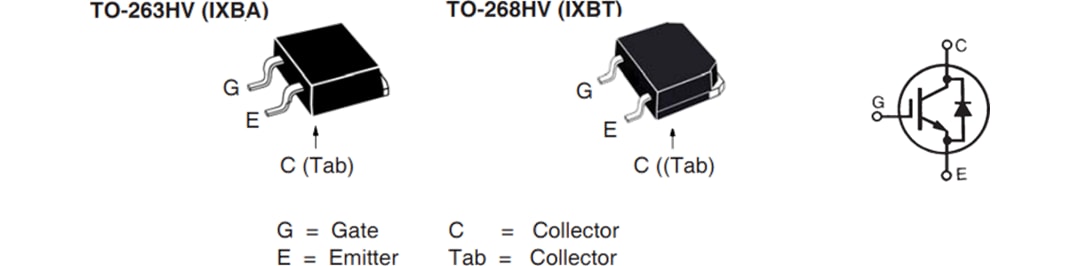

Désignations et schéma des broches

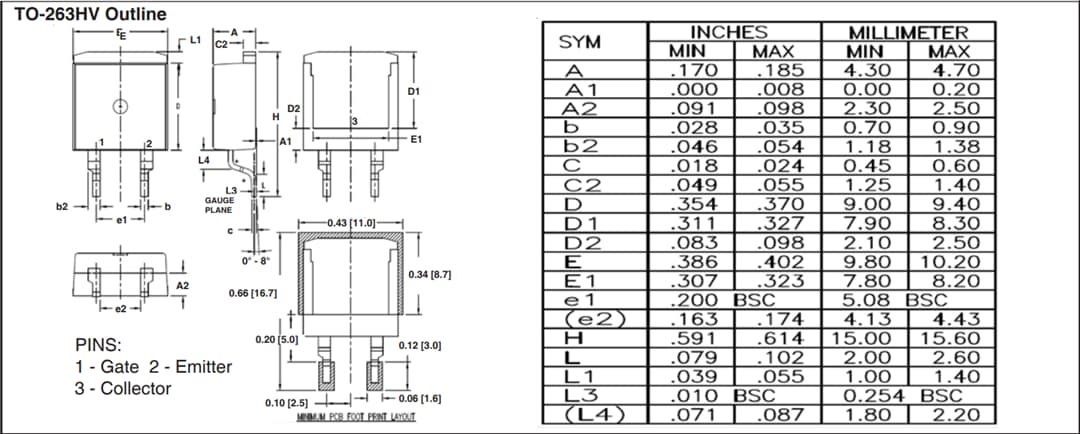

Profil du boîtier TO-263HV

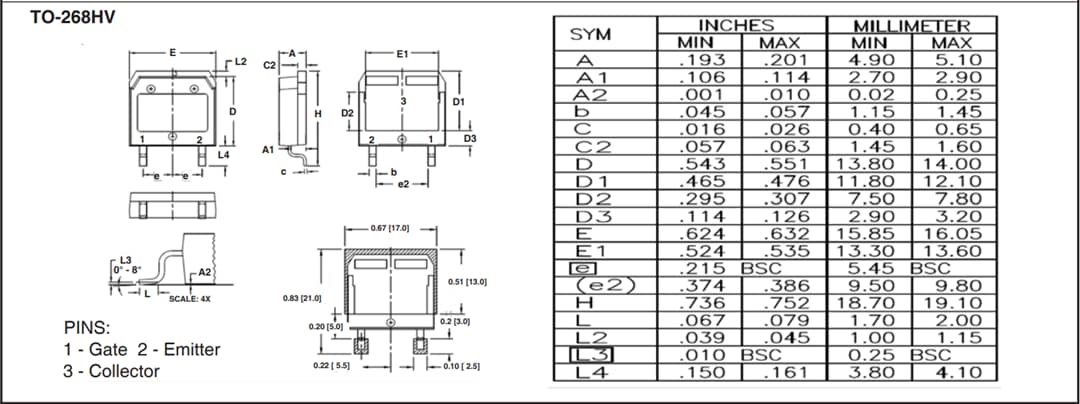

Profil du boîtier TO-268HV
