IXYS SCR sensibles 1,5 A série S802xSx EV

Les SCR sensibles 1,5 A série S802xSx EV d'IXYS fournissent un dv/dt statique élevé avec un faible temps d'arrêt (tq). Les SCR S802xSx EV sont destinés aux applications GFCI (interrupteur de circuit de défaillance à la terre) et AFCI (interrupteur de circuit de défaillance d'arc), RCD (dispositif de courant résiduel) et RCBO (disjoncteur de courant résiduel avec protection contre les surcharges). Les jonctions SCR sont passivées au verre pour assurer une fiabilité et une stabilité paramétrique à long terme.

Caractéristiques

  • Capacité de courant de choc jusqu'à 24 A
  • Capacité de tension de blocage (VDRM/VRRM) jusqu'à 800 V
  • Tension d'arrêt de crête non répétitive en cas de surtension directe (VDSM) jusqu'à 1250 V
  • Tension d'arrêt de crête inversée non répétitive (VRSM) jusqu'à 900 V
  • Immunité au bruit dv/dt élevée
  • Temps d'arrêt amélioré (tq)
  • Grille sensible pour interface directe de microprocesseur
  • Sans halogène et conforme à la directive RoHS

Applications

  • GFCI
  • AFCI
  • RCD
  • RCBO

Caractéristiques techniques

  • 1,5 A IT(RMS)
  • 800 V VDRM / VRRM
  • 1250 V V VDSM (tP = 50 µs)
  • 900 V VRSM (tp = 50 µs)
  • IGT de 20 µA à 100 µA

Schéma

Schéma - IXYS SCR sensibles 1,5 A série S802xSx EV

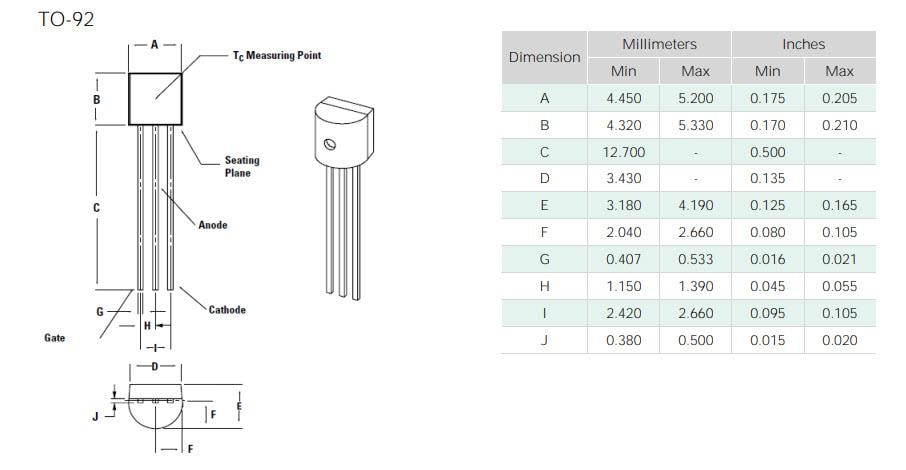

Dimensions du boîtier

IXYS SCR sensibles 1,5 A série S802xSx EV
IXYS SCR sensibles 1,5 A série S802xSx EV
Publié le: 2021-09-10 | Mis à jour le: 2022-03-11
