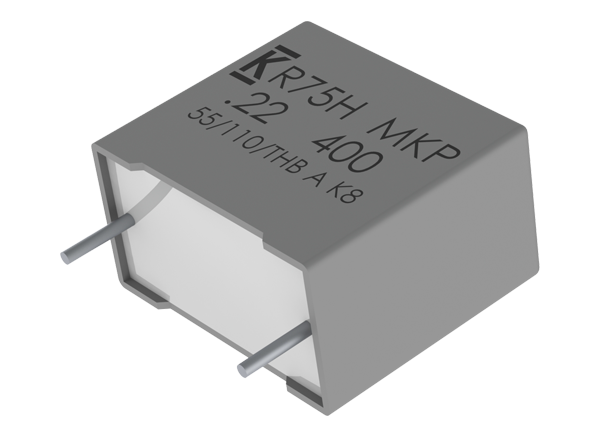

KEMET Condensateurs à film AEC-Q200 R75H
Les condensateurs à film AEC-Q200 R75H de KEMET sont fabriqués à partir d’un film en polypropylène métallisé avec des fils radiaux en fil étamé. Les fils radiaux sont soudés électriquement à la couche métallique aux extrémités de l'enroulement du condensateur. Ces condensateurs sont hébergés dans un boîtier plastique autoextinguible résistant aux solvants avec un matériau en résine thermodurcissable qui satisfait les exigences UL 94 V-0. Les condensateurs AEC-Q200 R75H de KEMET utilisent deux constructions de bobinage différentes selon les paramètres de tension et l’espacement des fils. Ces dispositifs de classe automobile satisfont les exigences de qualification AEC–Q200.
Caractéristiques
- Utilisable dans les environnements difficiles
- Auto-réparation
- Conforme à la directive RoHS avec raccordements sans plomb
- Boîtier plastique autoextinguible résistant aux solvants
- Classe automobile (AEC-Q200)
- Conditionnement en ruban et bobine conformément à CEI 60 286-2
Applications
- Résonance, limiteur et filtre CC
- Convertisseurs CC-CC et OBC pour l’automobile (électriques et hybrides)
- Onduleurs et micro-onduleurs de système solaire
- Systèmes de conversion WBG (alimentations et onduleurs)
Caractéristiques techniques
- Plage de tension de 160 VCC à 2 000 VCC
- Plage de capacité de 1 nF à 33 µF
- Tolérance de capacité de ±5 %, ±10 % ou ±20 %
- Écartement des fils de 10 mm à 37,5 mm
- Catégorie climatique 55/110/56 CEI 60 068-1
- Plage de température de fonctionnement de -55 °C à +125 °C

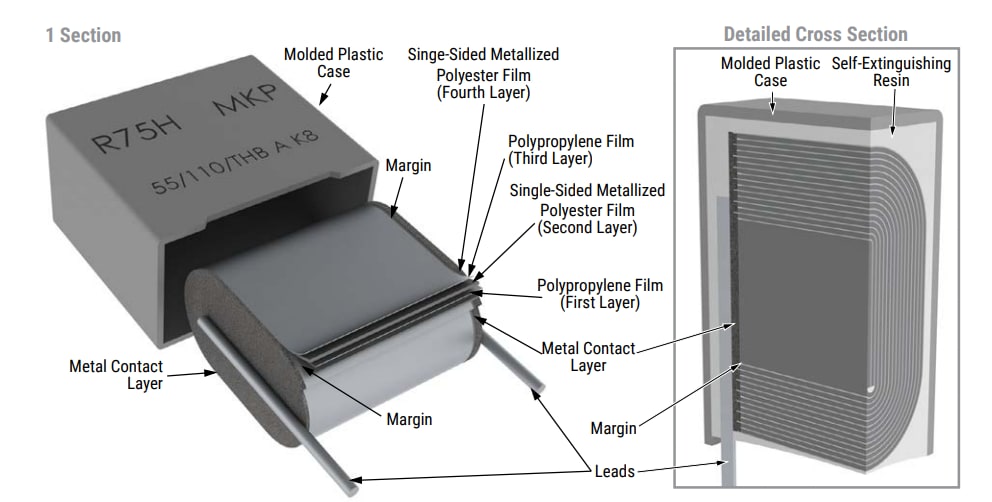

Construction

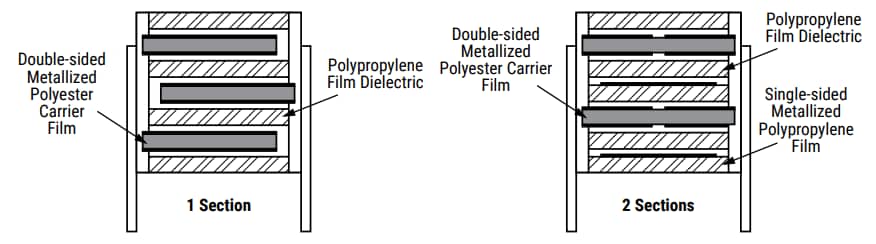

Schémas de bobinage
