Lattice Semiconductor Carte de pont capteur-Ethernet CertusPro™-NX

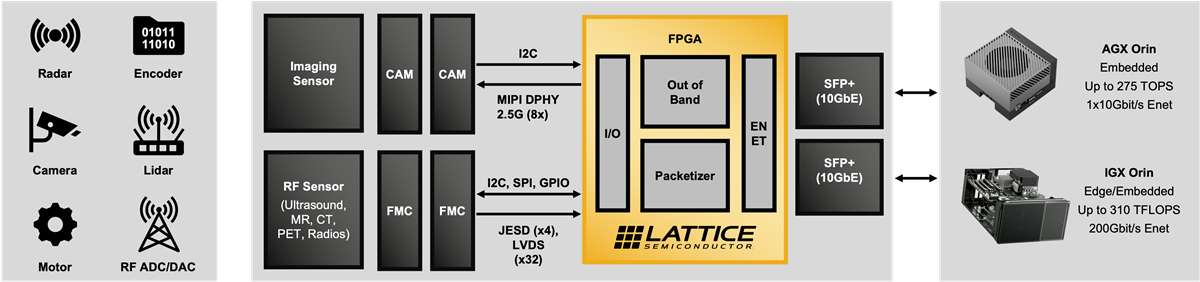

La carte de pont capteur vers Ethernet CertusPro™-NX de Lattice Semiconductor comprend le FPGA CertusPro-NX-100 et CrossLink-NX-17, qui reçoivent les données du capteur et les transmettent au système hôte via Ethernet. La conception de référence du pont de capteurs, la carte de pont CertusPro-NX capteur vers Ethernet et la plateforme NVIDIA IGX Orin/AGX permettent aux concepteurs de concevoir rapidement des applications de connectivité reliant les capteurs au calcul.
La conception simplifie et accélère le déploiement de systèmes de bord intelligents qui nécessitent divers capteurs d'interfaces et protocoles d'entrée. La conception de référence du pont de capteur est implémentée sur la carte de pont de capteur-Ethernet Lattice CertusPro-NX, qui prend en charge une faible latence, une configuration et une interface de capteur flexibles, ainsi qu'un packetiseur Ethernet. La conception s'intègre parfaitement avec le capteur de pont Nvidia Holoscan, offrant un système de contrôle facilement programmable, une IP FPGA configurable prête à l'emploi et un solution de pile complète pour l'acquisition de données et un traitement exploitant NVIDIA Holoscan sur NVIDIA IGX Orin et Orin AGX. Sont également inclus un API standard avec prise en charge du streaming DMA, des interfaces de contrôle, une couche d'abstraction de transport, ConnectX intelligent NIC accélération avec GPUDirect RDMA, prises Linux et la possibilité d'incorporer divers capteurs et pilotes.
Caractéristiques
- La solution complète de pile garantit que les données fournies à l'accès de l'interface de capteurs FPGA arrivent dans la DRAM
- Prend en charge les interfaces de capteur telles que l'accès au flux AXI et le bus de contrôle APB
- Prend en charge jusqu'à 2 canaux Ethernet 10 G
- Logiciel open-source prêt à l'emploi
- Streaming de capteurs à faible latence, à haut débit et évolutif activé par NVIDIA Holoscan
Applications
- Modules intelligents SFP+ et optiques
- Sécurité du plan de contrôle et gestion matérielle
- Vision industrielle
- préhenseurs de trame
- Traitement intelligent de l'IA par la caméra
Contenu du kit
- Carte de pont capteur-Ethernet CertusPro-NX
- FPGA Certus-Pro-NX-100 (LFCPNX-100-9LFG672C)
- FPGA CrossLink-NX-17 (LIFCL-17-9BG256C)
- Câble USB Type-C® vers USB Type-C
FPGA associés
Lattice Semiconductor FPGA à usage général et faible puissance Certus PRO™-NX
Jusqu’à huit voies SERDES avec un débit pouvant atteindre 10,3 Gbit/s par voie, disponibles en boîtiers allant de 9 mm2 à 27 mm2.
Kit
Lattice Semiconductor Kit CertusPro™-NX Versa Holoscan
Offre une plateforme matérielle pour la conception de référence des interfaces de capteurs Holoscan Bridge personnalisables.
Plateforme Nexus
Lattice Semiconductor Plateforme Nexus
Permet une conception à faible puissance, haute fiabilité et hautes performances.
Vidéos
Ressources supplémentaires
Présentation générale
Bloc de programmation
Topologie
