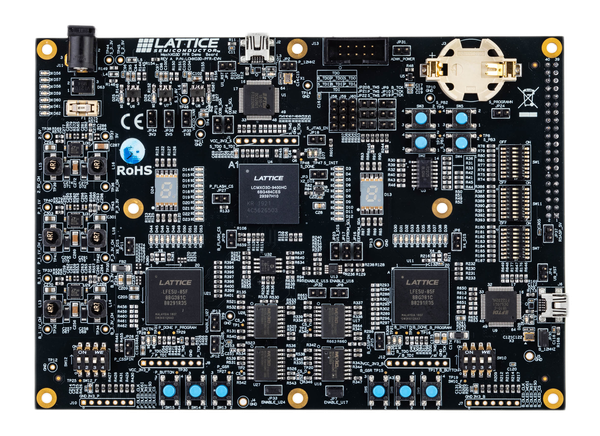

Lattice Semiconductor Carte de démonstration Sentry LCMXO3D-PFR-EVN
La carte de démonstration Sentry LCMXO3D-PFR-EVN de Lattice Semiconductor pour MachXO3D est un environnement de démonstration de niveau système pour la solution de sécurité système PFR de Lattice. La carte de démonstration Sentry pour MachXO3D comprend le composant CPLD LCMXO3D-9400HC-6BG484C pour MachXO3D et le composant FPGA ECP5 LFE5U-85F-8BG381C.
La carte de démonstration Sentry pour MachXO3D de Lattice permet de démontrer les fonctions de la solution de sécurité système PFR de Lattice sur une plateforme matérielle commandée via une interface utilisateur dédiée sur un poste de travail de type ordinateur individuel. Le périphérique MachXO3D authentifie le code de démarrage des composants ECP5 (BMC) et ECP5 (PCH).
Caractéristiques
- Prise en charge du module de démonstration PFR de pile pour les solutions Sentry de Lattice
- Validation de comportement au niveau système du module Sentry de Lattice
- Connexion USB pour la programmation de périphériques
- Deux FPGA ECP5 sur la carte elle-même, accompagnés de composants de mémoire flash SPI/QSPI 256M, pour simuler des périphériques externes protégés
Contenu du kit
- Carte de démonstration Sentry de Lattice pour MachXO3D
- Guide de démarrage rapide
- Bloc d'alimentation (12 V)
- Câble USB pour la programmation
Produits associés
Lattice Semiconductor MachXO3D™ FPGAs
The next gen of low-density PLDs including enhanced security features and on-chip dual boot flash.
Ressources supplémentaires

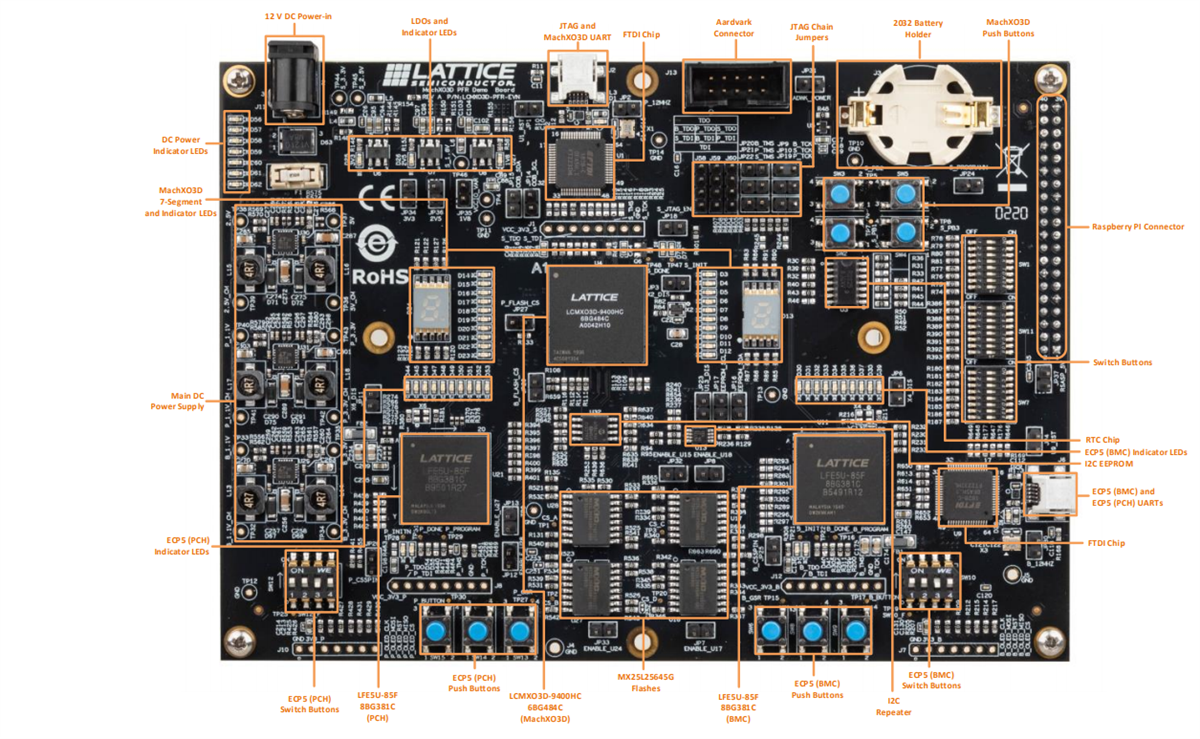

Dessin de la face avant

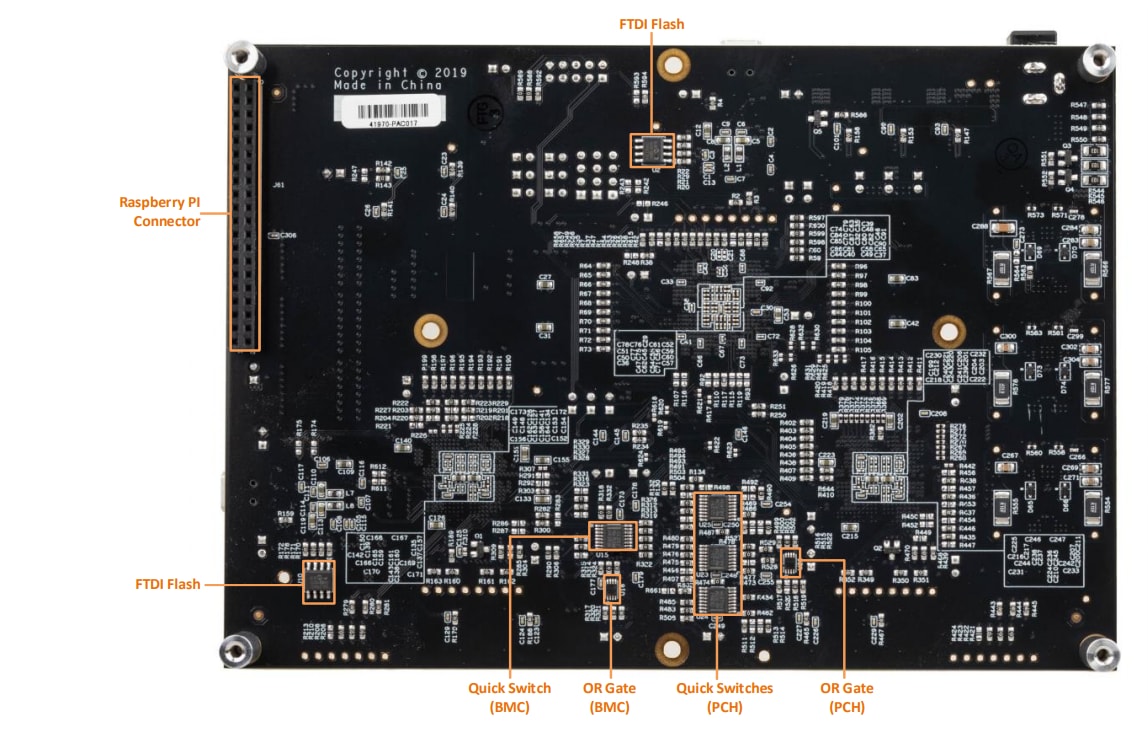

Dessin de la face arrière

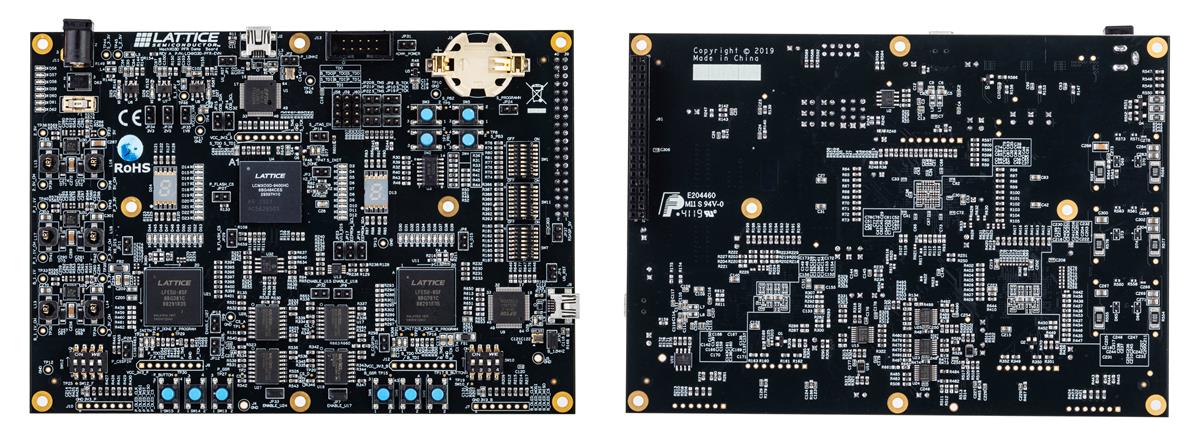

Vue d'ensemble
Publié le: 2020-10-06
| Mis à jour le: 2022-03-11
