Littelfuse Détecteurs de courant CH1P050N
Les capteurs de courant CH1P050N de Littelfuse sont conçus pour mesurer des courants CA, CC ou pulsés, avec une isolation galvanique entre les circuits primaire et secondaire. Les détecteurs de courant à effet Hall en boucle ouverte offrent une immunité élevée aux interférences externes et un faible affaiblissement d'insertion. Les capteurs de courant CH1P050N sont compatibles avec les procédés de montage automatisés et sont proposés dans un boîtier très compact.
Caractéristiques
- Capteur à effet Hall à boucle ouverte
- Alimentation électrique unique de +5 V
- Broche de tension de référence
- Sortie analogique programmable
- Filtre de fréquence d’intégration
- Montage traversant sur PCB
- Plage de température de fonctionnement de -40 °C < t=""><>
- Courant nominal RMS primaire de 20 A/32 A/40 A/50 A
- Plage de mesure principale jusqu'à 50 A/80 A/100 A/125 A
- Normes
- EN50178 : 1997
- IEC61010-1 : 2010
- UL 508: 2013
Applications
- Convertisseurs statiques pour pilotes de moteur à CC
- Convertisseurs solaires (côté CC)
- Moteurs CA à vitesse variable
- Appareils ménagers
- Alimentations sans interruption
- Solution de remplacement du shunt

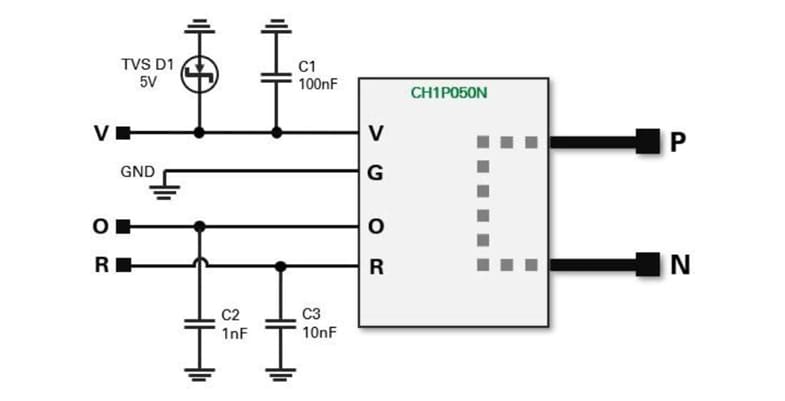

Application standard
Schéma de fonctionnement
