Littelfuse TRIAC à auto-protection contre les surtensions 4 A QS8004DHx
Les TRIAC à auto-protection contre les surtensions 4 A QS8004DHx de Littelfuse sont des commutateurs à semiconducteurs bidirectionnels avec une fonction de verrouillage à haute tension pour résister aux événements de surtension élevée. Ces TRIAC de grille sensibles sont directement pilotés par des microprocesseurs, des optocoupleurs ou des isolateurs. Les TRIAC QS8004DHx offrent une capacité de tension jusqu'à 800 V, une capacité de surtension jusqu'à 55 A et une dissipation d'énergie de grille moyenne de 0,3 W. Ces TRIAC disposent de jonctions passivées au verre et d'une génération RFI restreinte (ou limitée).
Les TRIAC QS8004DHx comprennent un matériau de corps qui est conforme aux composés reconnus UL satisfaisant l'indice d'inflammabilité nominale 94V-0. Ces TRIAC sont conformes à la directive RoHS et satisfont les normes d'aptitude au brasage MSL de niveau 1 et ANSI/J-STD-002, catégorie 3, test A. Les TRIAC QS8004DHx sont utilisés dans les réfrigérateurs, les contrôles de compresseur de climatisation, les contrôles de moteur, les contrôles de commutation CA industriels et les applications d'électroménager.
Caractéristiques
- Jonctions passivées au verre
- La commutation à semi-conducteurs élimine la formation d'arcs ou les rebonds de contact qui créent des tensions transitoires
- Génération RFI restreinte (ou limitée), en fonction du point d'activation de l'onde sinusoïdale
- Aucun contact ne peut s'user du fait de la réaction des événements de commutation
- Ne nécessite qu'une petite impulsion d'activation de grille à chaque demi-cycle
- Matériau de corps conforme aux composés reconnus UL satisfaisant l'indice d'inflammabilité 94V-0
- Conforme à la directive RoHS
- Conforme à la norme MSL niveau 1
- Conforme aux normes d'aptitude au brasage ANSI/J-STD-002, catégorie 3 et test A
Caractéristiques techniques
- Capacité de tension jusqu'à 800 V
- Capacité de surtension jusqu'à 55 A
- Dissipation d'énergie de grille moyenne de 0,3 W à TJ=125 °C
- Courant à l'état passant (onde sinusoïdale complète) de 4 ARMS à TC =118 °C
- Plage de température de jonction : de –40 °C à +125 °C

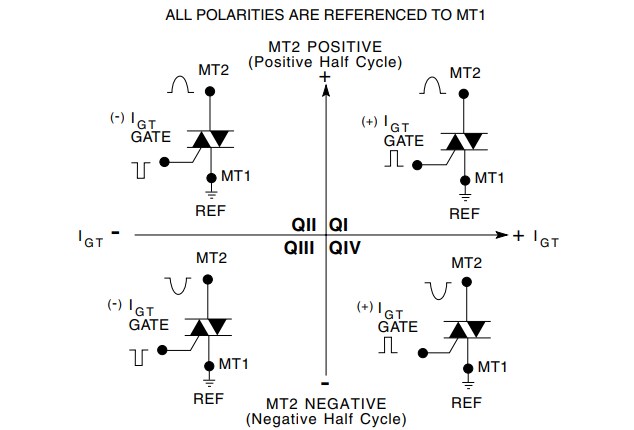

Définition des quadrants

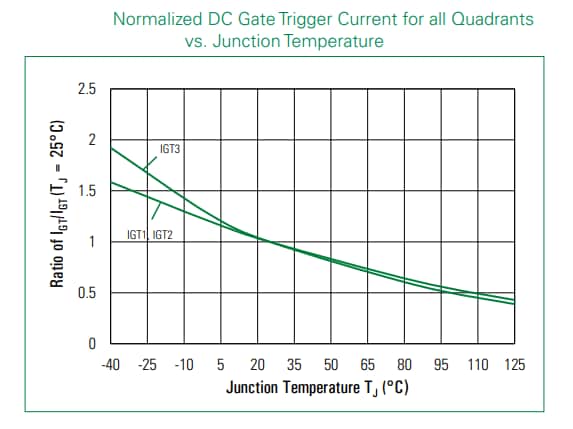

Graphique des performances
Schéma mécanique
Publié le: 2023-05-04
| Mis à jour le: 2023-05-18
