Littelfuse Diodes TVS à faible fuite SMF4L-T1G
Les diodes suppresseurs de tension transitoire (TVS) à faible fuite Littelfuse SMF4L-T1G sont conçues pour protéger les systèmes ou les composants sensibles contre les transitoires à haute tension et à haute énergie. Ces diodes offrent un temps de réponse rapide inférieur à 1 ns, une faible impédance Zener, une haute surtension et de bonnes capacités de serrage. La diode TVS SMF4L-T1G dispose d'une tension inverse de crête unidirectionnelle allant de 5 V à 78 V et d'une dissipation de puissance de crête maximale de 400 W. Les diodes à faible fuite SMF4L-T1G sont idéales pour protéger les interfaces E/S, les bus VCC et d'autres circuits vulnérables utilisés dans les téléphones cellulaires, l'électronique portable et les machines d'affaires.La faible fuite est particulièrement adaptée à l'électronique alimentée par batterie, aux alimentations et à d'autres applications industrielles et grand public.
Caractéristiques
- Suppresseurs de surtension transitoire Zener
- Plage de tension inverse de crête de fonctionnement de 5 V à 78 V pour unidirectionnel
- Puissance maximale de 400 W à 1 ms
- Dissipation de puissance CC 385 mW à (TA=25 °C)
- Fuite faible
- Le temps de réponse est généralement < 1 ns
- Indice ESD de classe 3 (> 16 kV) par modèle de corps humain
- Plage de température de fonctionnement: de -55°C à + 150°C
- CEI-61000-4-2 ESD 30 kV (air) et 30 kV (contact)
- Transitoires électriques rapides (EFT) de 40 A selon CEI 61000-4-4
- Faible empreinte de 8,45 mm2
- Fourni en ruban et bobine de 8 mm (3 000 unités par bobine)
- Orientation du fil dans le ruban (fil de cathode vers trous de pignon)
- Sans plomb et conforme à la directive RoHS
Applications
- Téléphones cellulaires
- Électronique portative
- Industriel
- Grand public
- Sources d’alimentation
- Machines professionnelles
- Électronique alimentée par batterie
Schéma fonctionnel
Graphiques de performance

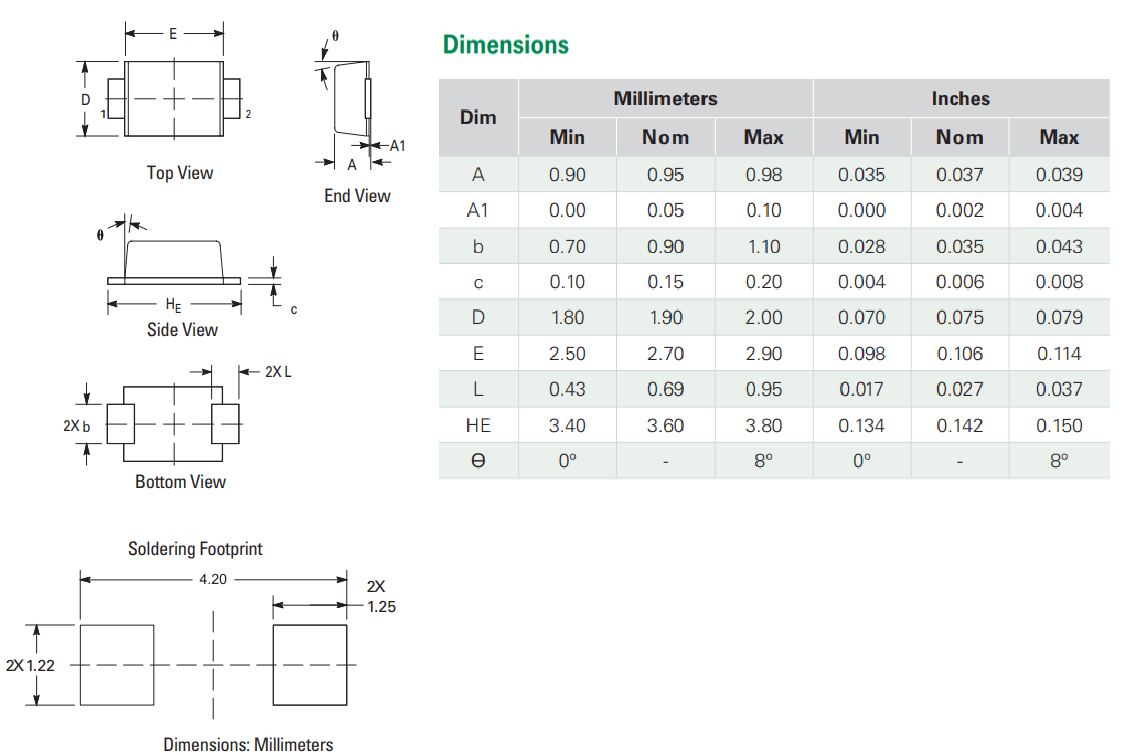

Schéma des dimensions
