MEAN WELL Contrôleurs/passerelles DLC-02 DALI
Les contrôleurs/passerelles DALI DLC-02 de MEAN WELL sont des contrôleurs d'applications multi-maîtres qui obtiennent des informations système DALI-2 à partir du composant d'entrée DALI et contrôlent les ballasts électroniques DALI pour produire des effets d'éclairage. Les composants du bus DALI peuvent être numérisés, configurés et définis via le logiciel pour PC, ce qui permet de simples installations de systèmes d'éclairage DALI. Les composants DLC-02 adoptent une classe II avec un boîtier plastique isolé et une conception de montage sur rail DIN (144 mm de largeur), qui peut être rapidement installé dans le boîtier de distribution pour une intégration facile avec d'autres produits d'automatisation du bâtiment. La série est également conforme à la toute dernière règlementation des contrôleur DALI-2 et fournit 2 canaux de sortie de bus DALI.
Les caractéristiques comprennent une alimentation DALI intégrée qui fournit 250 mA maximum permettant à chaque canal d'être connecté avec un maximum de 64 luminaires et 12 commutateurs ou capteurs muraux. Une fonction de contrôle de relais DALI-2 intégrée permet de contrôler les dispositifs électriques ou les moteurs de rideaux. Un installateur organise la planification pour gérer les luminaires automatiquement, ce qui permet d'effectuer une fonction de minuterie intégrée. L'installateur peut également configurer des scènes lumineuses et le contrôle du regroupement.
Le composant DLC-02-KN est une passerelle KNX vers DALI et peut être utilisé pour connecter un système d'éclairage numérique DALI aux installations KNX. Ce composant transforme les commandes de commutation et de gradation de l'éclairage du système KNX connecté en télégrammes DALI et en informations d'état du bus DALI en télégrammes KNX.
Caractéristiques
- Contrôleur d'application multi-maîtres DALI-2
- Deux canaux de Bus DALI indépendants avec une alimentation DALI intégrée (jusqu'à 250 mA par bus)
- Connectez jusqu'à 2 composants ECGs/pilote 64DALI et jusqu'à 2 composants d'entrée DALI 12
- 16 scènes et paramètres de groupe maximum par canal
- Affichage LCD et indicateurs/boutons LED pour un fonctionnement local
- Relais 250V/5A x 4 intégrés
- Installation et configuration faciles via le logiciel PC ou le navigateur web
- Effets de contrôle multiples en fonction de l'événement temporel et des périphériques d'entrée
- Prise en charge des composants DALI-2 (pièces 207/208/301/302/303/304)
- Garantie 5 ans
Applications
- Éclairage de bureau
- Éclairage de maison intelligent
- Éclairage de villa de luxe
- Éclairage intérieur à LED
- Systèmes d'automatisation des bâtiments
Caractéristiques techniques
- Sortie
- Alimentation de bus DALI intégrée 2 x 16 V
- 2 x courants d'alimentation de 250 mA maximum, 2 x 240 mA garantis
- Puissance de 7,68 W
- Temps de configuration de 250 ms à 115 VCA
- Temps de montée de 50 ms à 230 VCA
- Fonctions
- 1x connecteur USB esclave, type B
- Affichage OLED
- Témoins
- 2 indicateurs LED pour la tension du BUS
- 4x indicateurs LED pour le relais
- 1x indicateur LED pour la mise sous tension
- Paramètres génériques à 3 boutons (DÉPLACER, CONFIGURER et ESC) sur le panneau avant pour définir et afficher les paramètres
- Contrôle Ethernet via un navigateur Web
- Relais
- 10 A à 125 VCA
- 5A à 250VCA
- Entrée
- Plage de 100 VCA à 305 VCA/140 VCC à 430 VCC
- Plage de fréquence : 47 Hz à 63 Hz
- Courant d'appel standard de 45 A à 230 VCA, démarrage à froid
- Courants CA
- 0,25 A à 230 VCA
- 0,5 A à 115 VCA
- Protection contre les courts-circuits
- Caractéristiques environnementales
- Plages de température
- Fonctionnement de -25 °C à +45 °C
- Stockage de -25 °C à +70 °C
- Humidité relative, sans condensation
- 5 % à 93 % en fonctionnement
- 10 % à 95 % en stockage
- Plages de température
- Dimensions : 144 mm x 90 mm x 58,3 mm (LxlxH)
Schéma fonctionnel

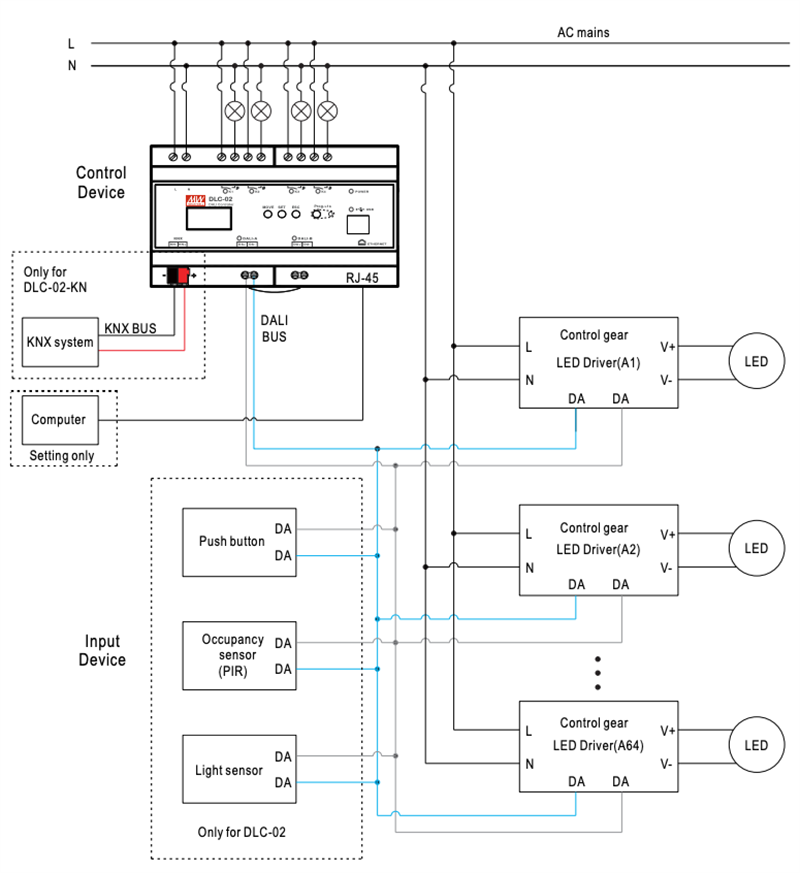

Schéma d'installation
