Microchip Technology Suppresseur de tension transitoire 1N6111AUS/TR
Le suppresseur de tension transitoire (TVS) 1N6111AUS/TR de Microchip Technology dispose d'une conception bidirectionnelle, hermétiquement étanche et sans vide et est homologué au niveau militaire conformément à MIL-PRF-19500/516. Le modèle 1N6111AUS/TR fournit une sélection de tension d'écartement de crête en fonctionnement de 5,7 V à 152 V avec une valeur nominale de 500 W pour une impulsion de 10 µs à 1 000 µs. Le 1N6111AUS/TR est idéal pour les circuits sensibles et les applications à haute fiabilité.

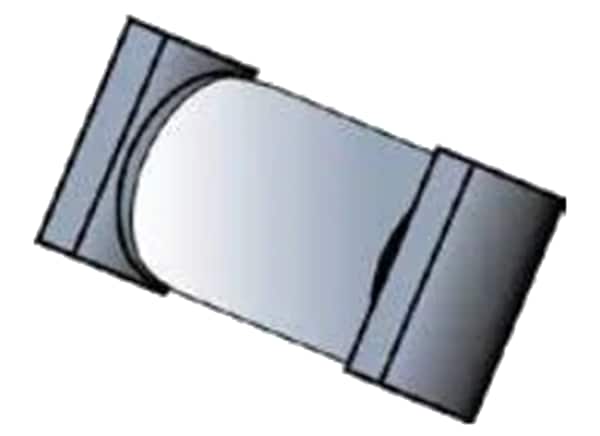

Le suppresseur de tension transitoire 1N6111AUS/TR de Microchip Technology est disponible en boîtier SQ-MELF (face de l'électrode métallique carrée sans plomb) de 3,76 mm x 5,72 mm avec une plage de température de jonction de -55 °C à +175 °C.
Caractéristiques
- Le courant de choc élevé et la puissance d'impulsion de crête fournissent une protection contre les tensions transitoires pour les circuits sensibles
- Protection ESD et EFT conformément aux normes CEI6100-4-2 et CEI61000-4-4, respectivement
- Protection contre les effets secondaires de la foudre par niveaux de sélection dans la norme CEI 61000-4-5
- Non sensible aux ESD selon la méthode MIL-STD-750 1020
- Liaisons métallurgiques internes de catégorie 1
- Bornes à capuchon carré pour un placement facile
- Passivation à trois couches
- Boîtier en verre hermétiquement scellé sans vide
Applications
- Applications militaires et autres applications de haute fiabilité
Caractéristiques techniques
- Capuchon jonction-extrémité à résistance thermique 8,3 °C/W
- Puissance d'impulsion de crête de 500 W à impulsion de 10 µs à 1 000 µs
- Puissance à l'état stable de 3 W jusqu'à TEC = 150 °C
- Puissance à l'état stable de 2 W à TA = 25 °C
- Taux de répétition d'impulsions de 0,01 %
- Tension de claquage minimale 15,2 V
- Tension d'écartement de 12,2 V
- Courant de veille minimal de 20 µA
- Tension de calage maximale 22,3 V
- Plage de température de jonction et de stockage de -55 °C à +175 °C
- Boîtier SQ-MELF de 3,76 mm x 5,72 mm

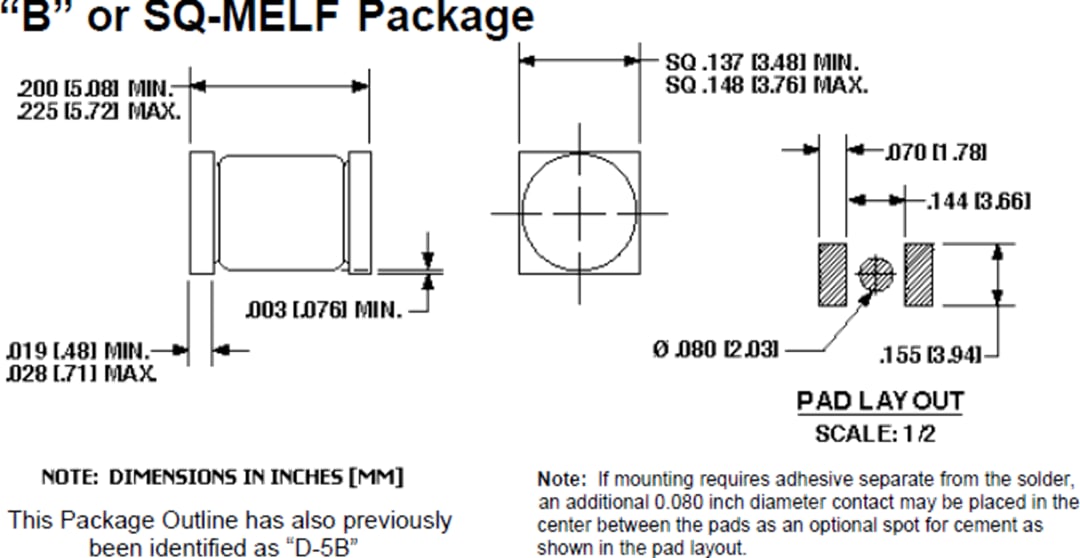

Profil du boîtier
