Microchip Technology Mémoire flash NOR 4-Mbit SST26VF040A
Les mémoires flash NOR 4-Mbit SST26VF040A de Microchip Technology sont une famille d’E/S quadruples série™ (SQI™) de dispositifs de mémoire flash avec une interface E/S à six fils et 4 bits. Cette interface E/S à six fils et 4 bits permet une faible puissance dans un boîtier à faible nombre de broches. Cette mémoire flash NOR améliore les performances et la fiabilité tout en réduisant la consommation d’énergie. La mémoire flash 4-Mbit SST26VF040A prend également en charge une compatibilité complète des commandes avec le protocole traditionnel SPI (interface périphérique série). Ces composants écrivent (programment ou effacent) sur une plage de tension d’alimentation unique de 2,3 V à 3,6 V. La mémoire flash NOR SST26VF040A de Microchip Technology offre un schéma de protection en écriture logicielle qui permet la protection de groupe des blocs sélectionnés dans la matrice de mémoire. Ces mémoires Flash NOR sont homologuées AEC-Q100 et conformes à la directive RoHS.
Caractéristiques
- Opérations de lecture et d'écriture à tension unique :
- Plages 2,7 V de tension à 3,6 V ou 2,3 V à 3,6 V
- Architecture de l'interface série :
- E/S multiplexées de la largeur d'un nibble avec structure de commande série de type SPI :
- Mode 0 et mode 3
- Protocole SPI (interface périphérique série) x1/x2/x4
- E/S multiplexées de la largeur d'un nibble avec structure de commande série de type SPI :
- Fréquence d'horloge haute vitesse :
- 2,7 V à 3,6 V 104 MHz maximum (industriel)
- 2,3 V à 3,6 V 80 MHz maximum (industriel et étendu)
- Modes rafale :
- Rafale linéaire continue
- Rafale linéaire de 8/16/32/64 octets avec bouclage
- Fiabilité supérieure
- Endurance de 100 000 cycles (minimum)
- Conservation des données de plus de 100 ans
- Faible consommation d'énergie
- Courant de lecture actif 15 mA (standard à 104 MHz)
- Courant de veille 15 µA (standard)
- Temps d'effacement rapide :
- Effacement secteur/bloc :
- 20 ms (standard) et 25 ms (maximum)
- Effacement de puce
- 40 ms (standard) et 50 ms (maximum)
- Effacement secteur/bloc :
- Programme de page :
- 256 octets par page en mode x1 ou x4
- Détection de fin d'écriture :
- Interrogation logicielle du bit occupé dans le registre d’état
- Capacité d’effacement flexible :
- Secteurs uniformes de 4-Kbyte
- Blocs de superposition uniformes de 32 ko
- Blocs de superposition uniformes de 64-Kbyte
- Suspension d'écriture :
- Suspendre le programme ou effacer l’opération pour accéder à un autre bloc/secteur
- Mode de réinitialisation logicielle (RST)
- Protection en écriture logicielle
- Protection en écriture via les bits de protection de bloc dans le registre d'état
- Identifiant de sécurité :
- ID sécurisé 2-Kbyte programmable une seule fois (OTP) :
- Identifiant unique 128 bits et préprogrammé en usine
- Zone programmable par l'utilisateur
- Plage de température
- Plage industrielle de -40 °C à +85 °C
- Plage étendue de -40 °C à +125 °C
- Qualification automobile AEC-Q100
- Boîtiers disponibles
- WDFN 8-contact (6 mm x 5 mm)
- SOIC 8 fils (3,90 mm)
- Conforme à la directive RoHS
Schéma fonctionnel

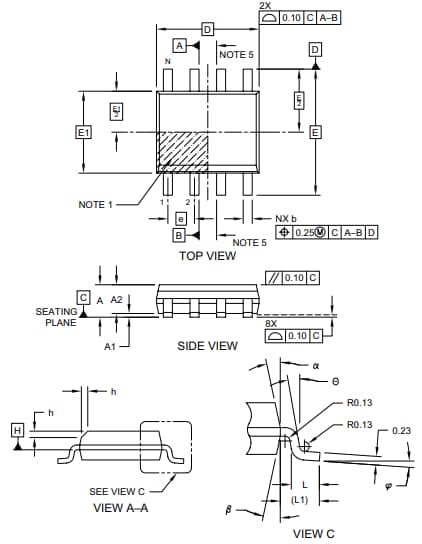

Schéma mécanique (mm)
