Microchip Technology Kit BBS pour capteur à petits signaux BB15L61A
Le kit BBS (Building Block Solution) pour capteur à petits signaux BB15L61A de Microchip Technology comprend plusieurs dispositifs à signaux analogiques et mixtes, chacun configuré sur une carte BBS séparée pour une évaluation et une mise en œuvre faciles dans les applications au niveau système. Le BB15L61A offre une plateforme modulaire qui permet aux utilisateurs d’intégrer facilement des cartes individuelles dans des systèmes existants ou de configurer plusieurs cartes pour répondre aux diverses exigences des applications. Cette flexibilité permet un prototypage rapide, une expansion du système et des solutions personnalisées pour diverses applications.
Le kit BBS BB15L61A de Microchip Technology comprend les dispositifs suivants :
MCP3564R, un convertisseur analogique-numérique delta-sigma 24 bits à faible bruit, 8 canaux, 153,6 ksps, avec référence de tension interne MCP33131-10, un convertisseur analogique-numérique SAR à 1 Msps, 16 bits et entrée asymétrique MCP9804, un capteur de température numérique avec une précision typique de ±0,25 °C MCP9700B, une thermistance active linéaire à faible consommation MCP6444, un amp op de 450 nA, 9 kHz configuré en INA à trois amp ops, un amplificateur d'instrumentation à dérive du zéro MCP6481/MCP6491, 4/7,5 MHz, amplificateurs opérationnels à faible courant de polarisation d'entrée, configurés en amplificateur, filtre passe-bas et filtre passe-haut MCP1501-33, une référence de tension tamponnée haute précision de 3,3 V MCP1501-18, une référence de tension tamponnée haute précision de 1,8 V
Applications
- Acquisition de données de haute précision
- Instrumentation médicale
- Applications de contrôle de moteur
- Systèmes de gestion de batterie pour véhicules électriques
- Applications alimentées par batterie
- Applications d'alimentation à découpage

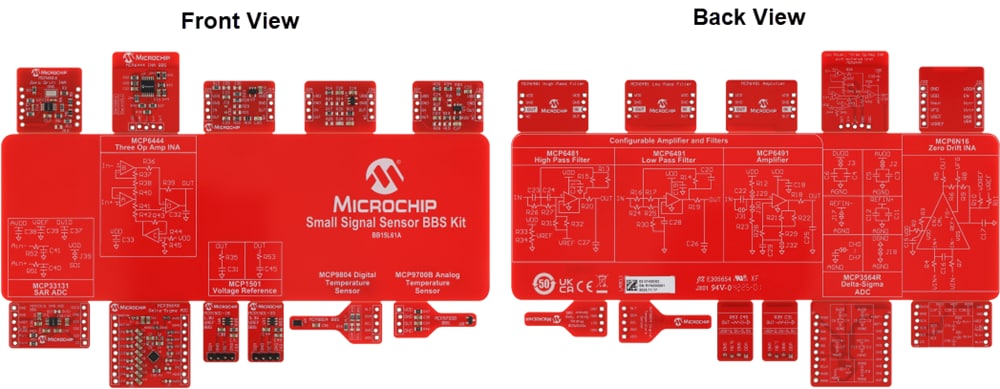

Configuration de carte
