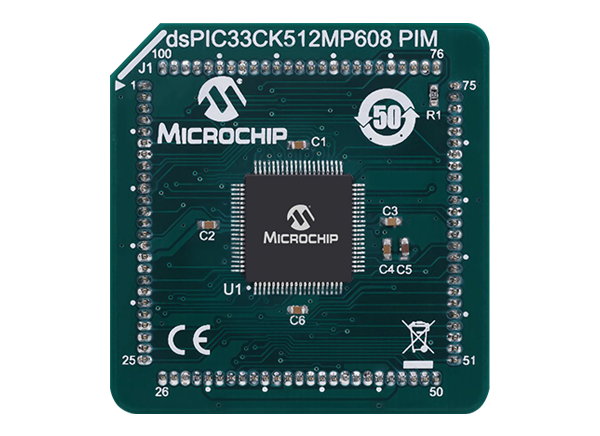

Microchip Technology Module enfichable à usage général dsPIC33CK512MP608
Le module enfichable à usage général de Microchip Technology dsPIC33CK512MP608 comprend un cœur DSC unique dsPIC® 16 bits 100 MIPS. Il dispose d'un DSP intégré et de périphériques sur puce améliorés. Ces DSC permettent de concevoir des systèmes de commande moteur de précision à hautes performances. Ces systèmes sont plus économes en énergie, plus silencieux en fonctionnement et offrent une durée de vie prolongée du moteur. Ces composants peuvent être utilisés pour contrôler les moteurs BLDC, PMSM, ACIM, SR et pas à pas.
Caractéristiques
- Conditions de fonctionnement
- 3,0 V à 3,6 V, -40 ºC à +150 ºC, CC jusqu'à 100 MIPS
- Cœur DSC dsPIC33CK
- Jusqu'à 512 ko de mémoire Flash de programme avec ECC et mise à jour en direct (Flash à double partition)
- Jusqu'à 64 ko de SRAM de données avec mémoire autotest incorporée (MBIST)
- Architecture Harvard modifiée avec des données 16 bits et des instructions 24 bits
- Architecture CPU efficace (C et assemblage) conçue pour les applications en temps réel
- Registres de travail 16 bits
- 4 ensembles de registres d'économie de contexte d'interruption, y compris l'état ACC et CPU pour une gestion rapide des interruptions
- Cycle unique, MUL 32 bits à signaux mixtes
- Matériel rapide à 6 cycles 32/16 et 16/16 DIV
- Accumulateurs à point fixe (ACC) 40 bits doubles pour les opérations DSP
- MAC/MPY à cycle simple avec double récupération de données et écriture différée
- Prise en charge de bouclage sans surcharge
- Module PWM haut débit
- 8 paires PWM indépendantes (16 sorties totales) avec une résolution pouvant atteindre 250 ps
- Insertion de temps mort pour les fronts ascendants et descendants et prise en charge de la compensation de temps mort
- Découpe d'horloge pour un fonctionnement à haute fréquence
- Entrées de limitation de courant et de défaillance
- Configuration de déclenchement flexible pour déclenchement CAN
Vidéos
Composants pris en charge
Microchip Technology Contrôleur de signal numérique dsPIC33CK512MP60x
DSC 16 bits avec modulation de largeur d´impulsion haute résolution et débit de données CAN flexible (CAN FD) en option
Publié le: 2021-10-18
| Mis à jour le: 2022-04-25
